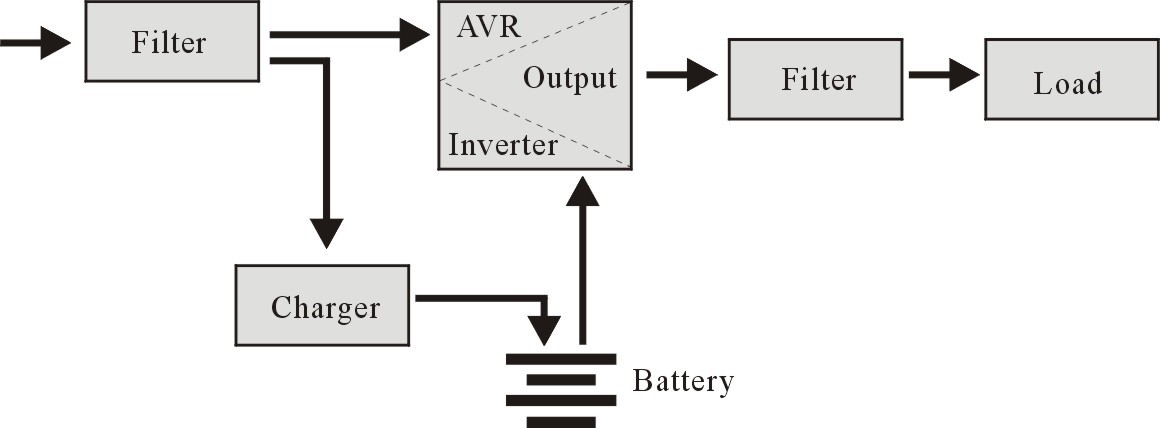

I växelströmsläge
När UPS är i normalt arbetsläge går växelströmmen genom filtret och de skadliga vågorna filtreras. Därefter laddar växelströmmen batteriet och under tiden passerar UPS AVR och filtret och ger ström till utrustningen.

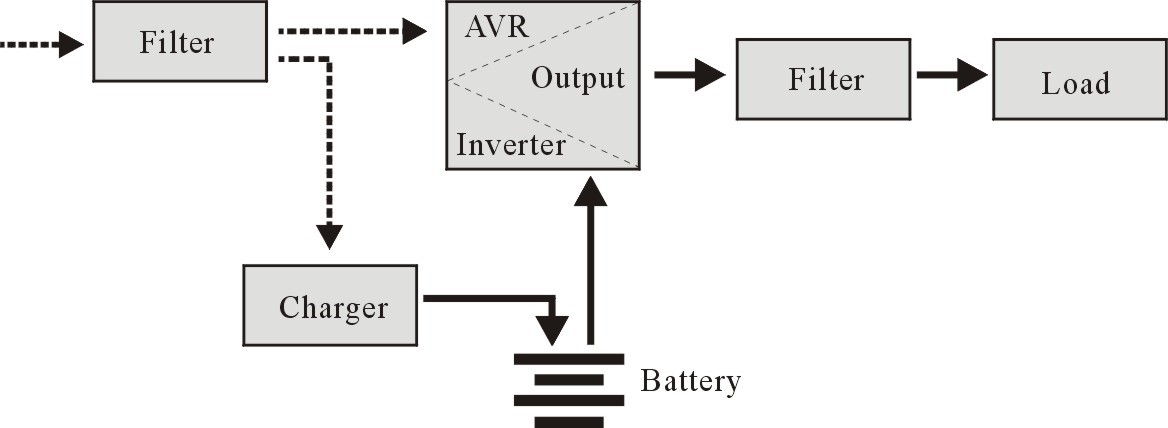

Fel på växelströmmen
När växelströmmen inte fungerar kommer batteriet att leverera ström till växelriktaren, som sedan passerar filtret och förser utrustningen med ström, vilket säkerställer kontinuerlig strömförsörjning.
UPS-utgångar
UPS AC2300 har 6 utgångar:
På vänster sida finns tre utgångar för skydd mot strömavbrott (överspänning/spikar).
På höger sida tre utgångar för skydd mot strömavbrott (överspänningar/spikar) med en reservfunktion när växelströmmen inte fungerar. Det inbyggda batteriet fortsätter att leverera ström till den anslutna utrustningen.
AC2305 UPS har 2 utgångar 1x IEC (C13) + 1x EU-sockel typ F-hona:
Båda utgångarna är avsedda för skydd mot strömavbrott (överspänningar/spikar) med en reservfunktion när växelströmmen inte fungerar. Det inbyggda batteriet fortsätter att leverera ström till den anslutna utrustningen.
Batteri och laddning:
När UPS:en är ansluten till växelström kommer laddaren att ladda batteriet fullt ut på cirka 10 timmar.
När batteriet är förbrukat ska du stänga av UPS:en och ladda batteriet i minst 10 timmar när. Slå sedan på UPS:en.
