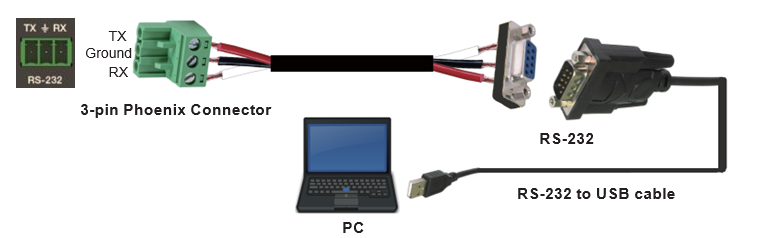

AC7912 kan hanteras med hjälp av RS-232-kommandon. Du kan göra detta med en seriell kabel eller genom att ansluta en USB-kabel till PC 1-porten tillsammans med lämplig programvara. Se bilden nedan för hur du ansluter via en RS-232 till USB-kabel.
RS-232-kontaktens pinout:
PIN 2 --> TX
PIN 3 --> RX
PIN 5 --> Jord
| ASCII-kommandon | |||||
| Seriell portprotokoll. Baudrate: 115200 (standard), Databitar: 8, Stoppbitar: 1, Kontrollbit: 0 | |||||
| x - Parameter 1 | z - Parameter 2 | ! - Avgränsare | |||
| Kommando-kod | Funktionsbeskrivning | Exempel | Återkoppling | Standardinställning | |
| help! | Lista alla kommandon | help! | |||
| status! | Hämta enhetens aktuella status | status! | |||
| r type! | Hämta enhetsmodell | r type! | 2x1 dual monitor kvm hdmi2.1 switcher | ||
r fw version! |
Hämta firmware-version | r fw version! | mcu fw version: vx.xx.xx kvm fw version: vx.xx.xx | ||
| power z! | Slå på/av enheten (z=0~1)
| power 1! |
power on | ||
| r power! | Hämta aktuell strömstatus | r power! | power on | ||
| reboot! | Starta om enheten | reboot! | reboot… | ||
| reset! | Återställ till fabriksinställningar | reset! | reset to factory defaults | ||
| s auto switch x! | Aktivera/inaktivera auto switch-funktionen (x=0~1)
| s auto switch! |
auto switch: enable |
auto switch: enable | |
| r auto switch! | Hämta status för auto switch | r auto switch! | auto switch: enable | ||
s beep z! | Aktivera/inaktivera summerfunktion (z=0~1)
| s beep 1! |
beep on |
beep off | |
| r beep! | Hämta summerstatus | r beep! | beep on | ||
| s output mode z! | Ställ in utgångsläge (z=1~2) 1.output mode 1 2.output mode 2 | s output mode 1! | output mode: 1 | ||
| r output mode! | Hämta utgångsläge | r output mode! | output mode: 1 | ||
| s input/usb z! | Ställ in ingångsport eller usb-värdport (z=1~2) 1.input 1 2.input 2 | s input/usb 1! | s input/usb 1! | input/usb: 1 | |
| r input/usb! | Hämta ingångsport eller usb-värdport | r input/usb! | input/usb: 1 | ||
| s output x stream z! | Ställ in utgång (x=0~2) stream på/av (z=0~1) x:0. all output x:1. output 1 x:2. output 2 z:0. disable output stream z:1. enable output stream z:1. enable output stream | s output 1 stream 1! | output 1 stream: enable | output 1 stream: enable output 2 stream: enable | |
| r output x stream! | Hämta status för utgångsström | r output x stream! | output 1 stream: enable | ||
