4K HDMI 2.0-förlängare över CAT6 UTP med IR-stöd
AC7811 HDMI 2.0-förlängningssetet låter dig utöka en HDMI-signal via CAT6 UTP över ett avstånd på upp till 60 meter med en maximal upplösning på 4K@60Hz.
Eller med en upplösning på 4K@30Hz / 1080p@60Hz, över ett avstånd på upp till 70m.

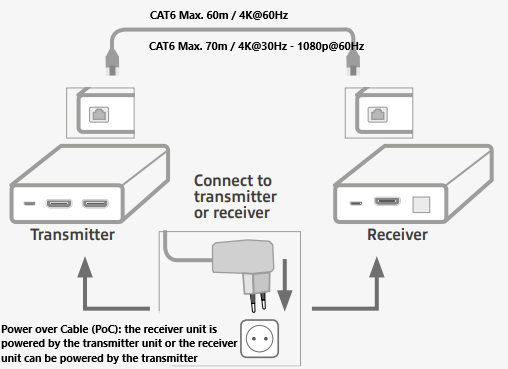

Power over Cable (PoC) stöd via CAT6-kabel
HDMI-förlängningssetet stöder dubbelriktad Power over Cable (PoC) via CAT6 UTP.
Vilket innebär att mottagarenheten drivs av sändarenheten eller att mottagarenheten kan driva sändaren, därför krävs endast en strömförsörjningsenhet (PSU).

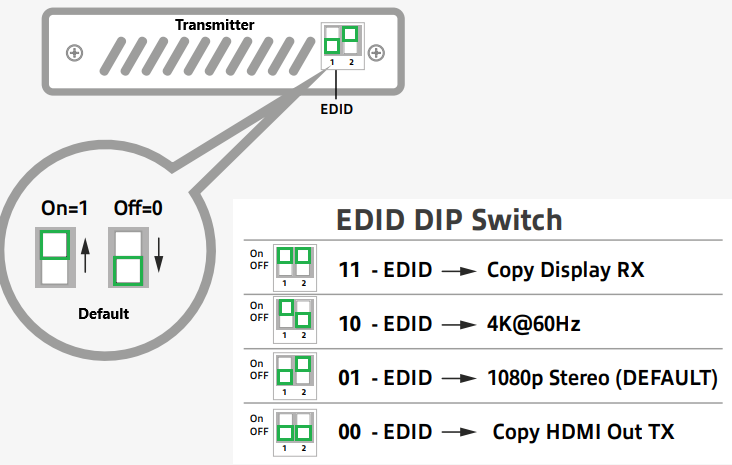

EDID kopieringsfunktion
EDID-kopieringsfunktionen, även känd som Extended Display Identification, säkerställer upplösningskommunikationen mellan käll- och utenheter.
Utan EDID kan källan och visningskapaciteten skilja sig helt och hållet och leda till ingen bildgenomströmning alls. Med EDID kommer displaykapaciteten att kommuniceras till källenheterna för bästa möjliga kvalitet.
RX = Receiver
TX = Transmitter
11 → Kopiera displayinformation från den anslutna displayen till mottagaren (RX) tillbaka till displayen till sändaren
10 → 4K@60Hz upplösning, över alla anslutna skärmar
01 → 1080p@60Hz upplösning, över alla anslutna skärmar
00 → Kopiera displayinformation från den anslutna displayen till sändaren (TX) mot displayen till mottagaren
Det är obligatoriskt att ha en display ansluten till sändaren för att kopiera EDID (Copy HDMI Out TX) från denna anslutna display till den anslutna displayen på mottagaren.
Ovan en exempelbild för de olika EDID-inställningarna och hur EDID:en kommunicerar med de anslutna enheterna.
Till exempel, när en 4K-kompatibel bildskärm/tv är ansluten till sändaren och EDID:n kopieras och skickas till mottagaren, där ett max. 1080p-kapabel bildskärm är ansluten, det kommer inte att finnas någon visning möjlig för denna bildskärm. Då måste du byta EDID till alternativet "Copy Display RX" för att hämta upplösningsinformation från monitorn som är ansluten till mottagaren.
Anslut en lokal slingskärm
Sändarenheten har en extra HDMI-utgång för anslutning av en lokal TV eller monitor.
Innehållet i källenheten kan visas på en TV eller monitor nära sändarenheten.
Kaskadkoppling via HDMI OUT-port för lokal loop
Använd den lokala slingans HDMI-port (sändare) för kaskadkoppling till andra HDMI-förlängare.
Infraröd styrning via medföljande IR-sändare och mottagare
En infraröd sändare och mottagare ingår för att styra källenheten med dess standardfjärrkontroll.

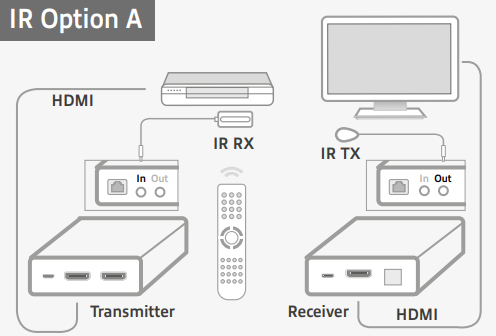

Alternativ A: Källenhet som ska fjärrstyras från mottagarenheten.

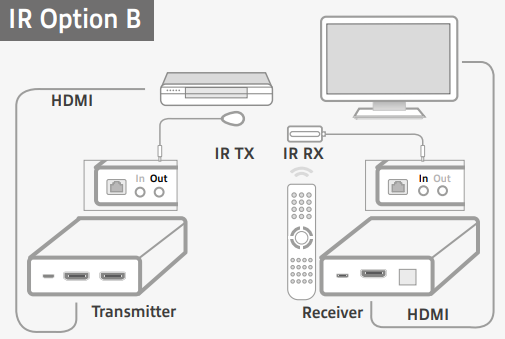

Alternativ B: Källenhet som ska fjärrstyras från sändarenheten.
