4K HDMI 1.4-förlängare över CAT6 UTP med IR-stöd

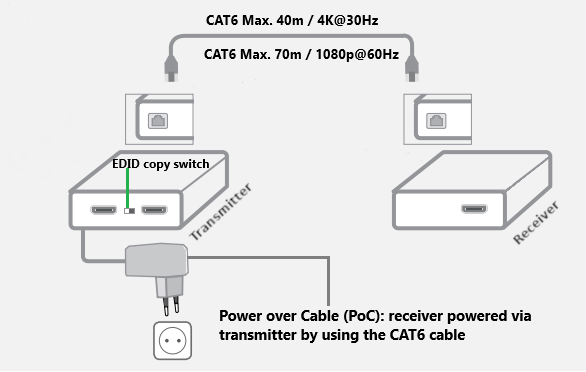

Med AC7801 HDMI 1.4 extender set kan du förlänga en HDMI-signal via en CAT6 UTP-kabel, över ett avstånd på upp till 40 m med en maximal upplösning på 4K@30Hz.
Eller med en upplösning på 1080p@60Hz, över ett avstånd på upp till 70 m.
Stöd för Power over Cable (PoC) via CAT6-kabel
HDMI-förlängaren har stöd för Power over Cable (PoC) via CAT6 UTP.
Endast sändaren kräver ström. Mottagarenheten får ström från transceivern via den anslutna UTP-kabeln.
EDID-kopieringsfunktion
EDID-kopieringsfunktionen, även känd som Extended Display Identification, säkerställer upplösningskommunikationen mellan käll- och utgångsenheterna.
Utan EDID kan källans och displayens kapacitet skilja sig helt och hållet och leda till att bilden inte går igenom alls. Med EDID kommuniceras displaykapaciteten till källenheten för bästa möjliga kvalitet.

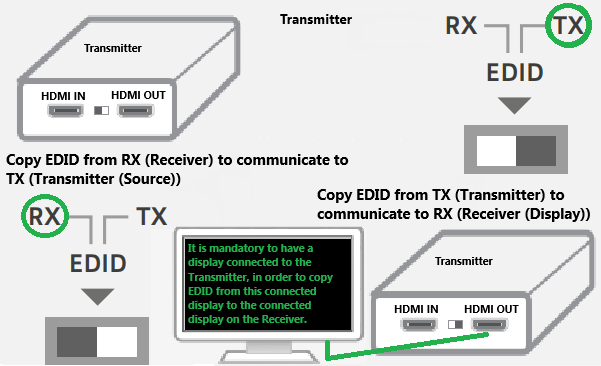

Det är obligatoriskt att ha en skärm ansluten till sändaren för att kunna kopiera EDID från denna
anslutna displayen till den anslutna displayen på mottagaren.

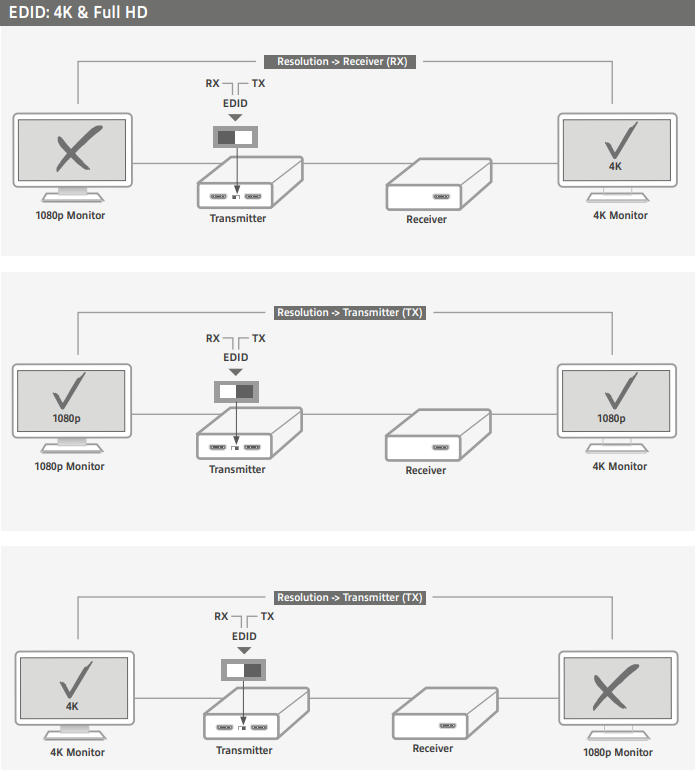

Under bilden visas ett exempel på hur EDID kommunicerar till de anslutna enheterna.
Till exempel, när en 4K-kompatibel bildskärm/tv är ansluten till sändaren och EDID kopieras och skickas till mottagaren, på vilken en max. 1080p-kompatibel bildskärm är ansluten, kommer ingen visning att vara möjlig för denna bildskärm.
Vid den tidpunkten måste du byta EDID till RX-alternativet för att hämta upplösningsinformation från den bildskärm som är ansluten till mottagaren.
Anslut en display för lokal slinga
Sändarenheten har en extra HDMI-utgång för anslutning av en lokal TV eller bildskärm.
Källenhetens innehåll kan visas på en TV eller bildskärm i närheten av sändarenheten.
Kaskadkoppling via lokal slinga HDMI OUT-port
Använd HDMI-porten för den lokala slingan (Transmitter) för kaskadkoppling till andra HDMI-förlängare.

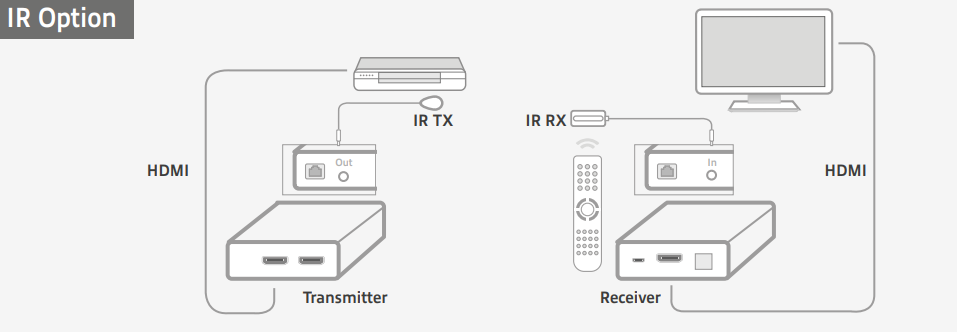

Infraröd styrning via medföljande IR-sändare och -mottagare
AC7801 levereras med en infraröd sändare och mottagare för fjärrstyrning av källenheten (t.ex. en mediaspelare).
Anslut den medföljande IR-kabeln (infraröd) ”TX” till ”IR OUT” på sändaren och montera IR-lampan bredvid IR-ögat på den fjärrstyrda källanheten.
Anslut den medföljande IR-kabeln (infraröd) ”RX” till mottagarens ”IR IN” och montera IR-lampan på en lämplig plats, så att du kan styra fjärrenheten från den plats där mottagaren är placerad.
