Installera drivrutiner
Försiktighet! Installera först DisplayLink®-drivrutinerna för ditt operativsystem (Windows, macOS eller Linux) innan du ansluter AC7150 till din bärbara dator eller stationära dator.
Via länken nedan hittar du den senaste versionen av DisplayLink®-drivrutiner för Windows och MacOS.
När installationen av drivrutinerna har slutförts, starta om din Laptop/PC.
Ansluta bildskärmar

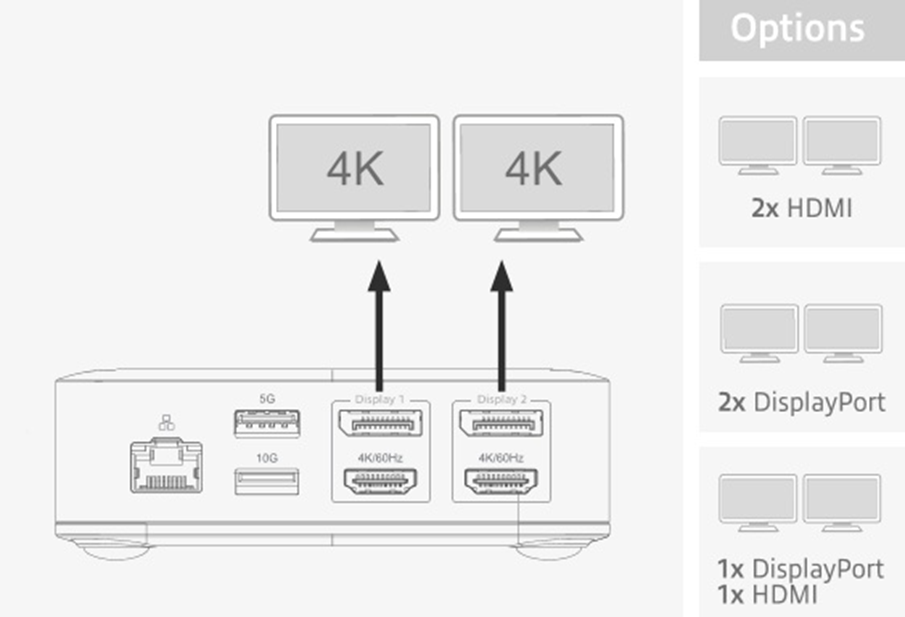

Anslut upp till 2 HDMI- eller DisplayPort-skärmar.
Se bilden nedan.
Se länken nedan för mer information om den maximala upplösning och uppdateringsfrekvens som stöds.
Max-stödda-upplösningar-uppdateringsfrekvens-HDMI-gränssnitt
Ladda din bärbara dator och slå på AC7150

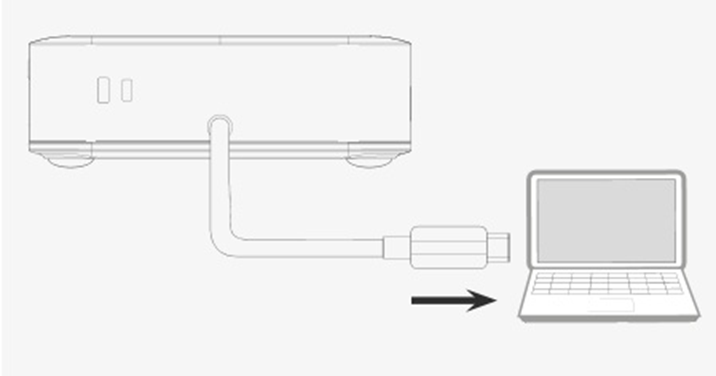

AC7150 kommer att slås på via den bifogade USB-C-kabeln eller den medföljande USB-A-adaptern.
Dockningsstationen har en Power Delivery-pass-through-port som stöder maximalt 85 W Power Delivery (PD).

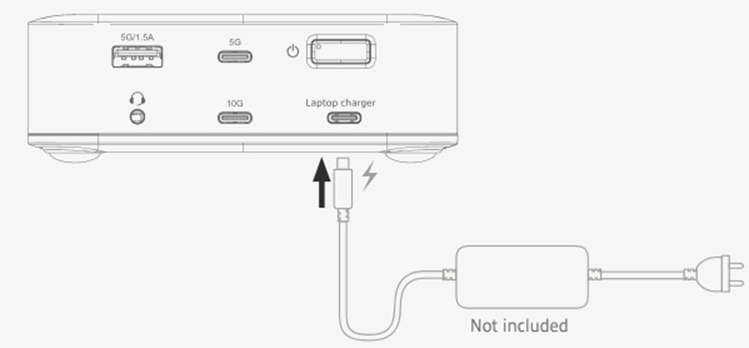

Anslut den bärbara datorns USB-C-laddare (max 100 W) till PD-genomgångsporten för att ladda den bärbara datorn via dockningsstationen. Detta kommer att kräva cirka 5 W ström från din strömförsörjning.
I vissa fall kan den bärbara datorn inte laddas via dockningsstationen, trots att du har anslutit t.ex. ett 45W nätaggregat, vilket är helt nödvändigt för den bärbara datorn.
I vissa fall behöver du en PSU som kan ge ytterligare 5W extra effekt för att kunna ladda din bärbara dator.
Om du ansluter en USB-C-laddare på 65W löser du problemet eftersom tillräckligt med ström tillförs.
Detta kommer inte att skada din bärbara dator på något sätt. Du kan trots allt ansluta en USB-C-laddare på upp till max. 100W.
Begränsningar om dockningsstationen ansluts med en USB-A-port i stället för en USB-C-port
AC7150 kan också användas med en USB-A-port genom att använda den medföljande USB-C (F) till USB-A-adaptern (M).
Det är fortfarande möjligt att ansluta två bildskärmar till dockningsstationen och använda de flesta andra funktionerna, förutom laddning av din bärbara dator.
I motsats till en USB-C-anslutning har USB-A en lägre dataöverföringshastighet.
Vänligen notera! När du använder dockningsstationen med en USB-A-anslutning till den bärbara datorn är funktionen Power Delivery passthrough (PD) inaktiverad.
I så fall måste den bärbara datorn anslutas till sin egen strömförsörjning.
Slå av/på AC7150-dockningsstationen
AC7150 kommer att slås på automatiskt så snart den är ansluten till en källenhet. Antingen via USB-C eller via USB-A-port.
När dockningsstationen kopplas bort från källenheten kommer AC7150 att stängas av.
Om det behövs kan du stänga av AC7150 medan den fortfarande är ansluten med kabeln.

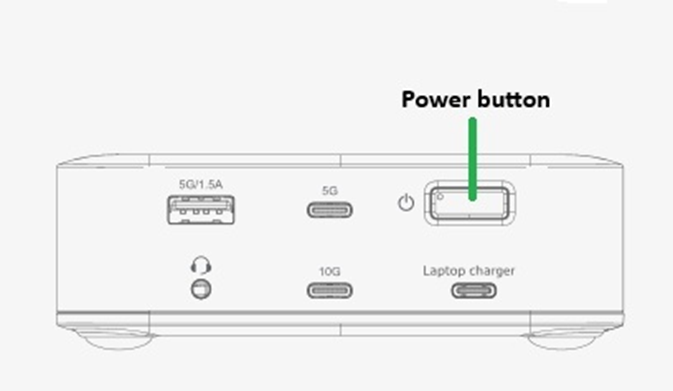

Tryck en gång på strömbrytaren för att stänga av enheten och en gång till för att slå på den igen.
Tillåtelse för ”skärminspelning” MacOS
För att de externt anslutna bildskärmarna ska fungera på din MacOS måste alternativet ”Screen Recording”-behörighet aktiveras på ditt MacOS-operativsystem.
Följ länken nedan om hur du aktiverar behörigheten ”Skärminspelning” i MacOS
AC7150-macOS-ber-om-tillstånd-för-skärminspelni
Meddelandet ”DisplayLink Manager” vill spela in den här datorns skärm” är tillämpligt för MacOS 10.15-versionen eller senare.

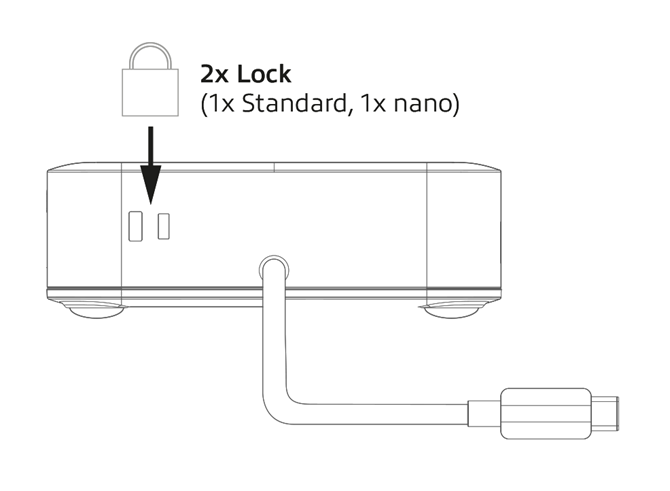

K-Lock (Kensington-lås) som tillval
För AC7150 finns ett K-Lock (Kensington-lås) som tillval, för att säkra dockningsstationen på ett stationärt föremål som ett skrivbord/bord.
Du behöver ett K-Slot säkerhetskabellås för att kunna använda detta alternativ. Säkerhetskabeln ingår inte i AC7150 Dockningsstation!
