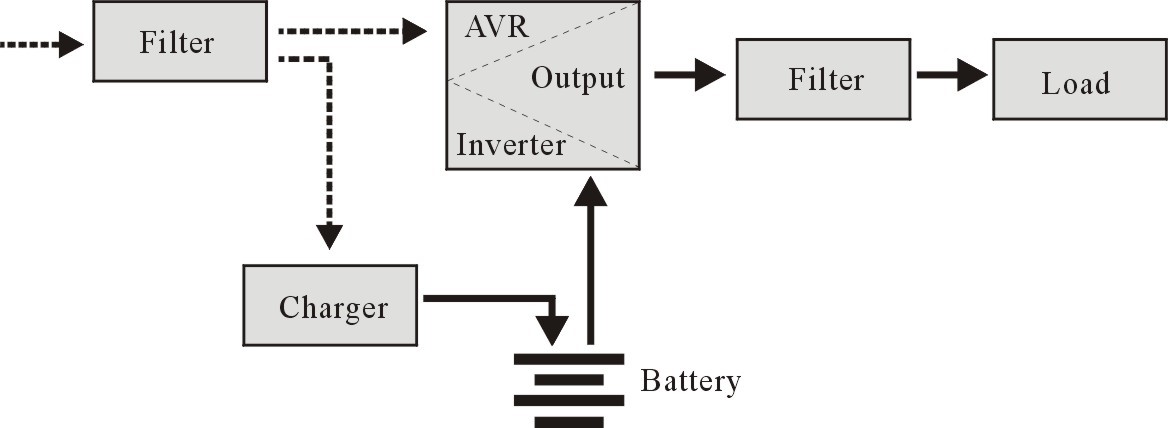

V AC načinu
Ko je UPS v normalnem načinu delovanja, gre izmenični tok skozi filter in škodljivi valovi se filtrirajo. Nato izmenični tok napolni baterijo, medtem pa gre skozi UPS AVR in filter ter zagotavlja napajanje opreme.
Napaka pri izmeničnem toku
Ob izpadu izmeničnega toka bo baterija napajala inverter, nato pa bo prešla skozi filter in zagotovila napajanje opreme, kar zagotavlja neprekinjeno oskrbo z električno energijo.
Izhodi UPS
UPS AC2300 ima 6 izhodov:
Na levi strani so trije izhodi za zaščito pred izpadom napajanja (prenapetostjo/prekoračitvijo).
Na desni strani trije izhodi za zaščito pred izpadom napajanja (prenapetost/izbruh) z rezervno funkcijo ob izpadu izmeničnega toka. Vgrajena baterija bo še naprej zagotavljala napajanje priključene opreme.
UPS AC2305 ima 2 izhoda 1x IEC (C13) + 1x EU vtičnica tipa F ženska:
Oba izhoda sta namenjena zaščiti pred izpadom napajanja (prenapetostjo/potresom) z rezervno funkcijo ob izpadu izmeničnega toka. Vgrajena baterija bo še naprej zagotavljala napajanje priključene opreme.
Baterija in polnjenje:
Ko je UPS priključen na izmenični tok, bo polnilnik baterijo v celoti napolnil v približno 10 urah.
Ko se baterija izprazni, izklopite UPS in baterijo polnite vsaj 10 ur, ko. Nato vklopite UPS
