4K HDMI 2.0 podaljšek nastavljen preko CAT6 UTP z IR podporo

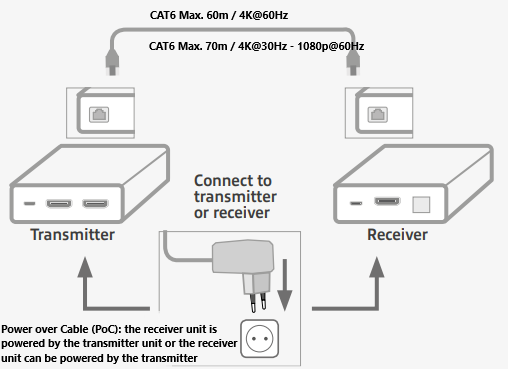

Razširitveni komplet AC7811 HDMI 2.0 omogoča razširitev signala HDMI preko CAT6 UTP na razdaljo do 60 metrov z največjo ločljivostjo 4K@60Hz.
Ali z ločljivostjo 4K@30Hz / 1080p@60Hz, na razdalji do 70m.
Podpora za napajanje prek kabla (PoC) prek kabla CAT6
HDMI podaljšek podpira dvosmerno napajanje prek kabla (PoC) prek CAT6 UTP.
Kar pomeni, da sprejemno enoto napaja oddajna enota oziroma lahko sprejemna enota napaja oddajnik, zato je potrebna samo ena napajalna enota (PSU).
Funkcija kopiranja EDID
Funkcija kopiranja EDID, znana tudi kot razširjena identifikacija zaslona, zagotavlja komunikacijo ločljivosti med izvorno in izhodno napravo.
Brez EDID se lahko zmogljivosti vira in prikaza popolnoma razlikujejo in povzročijo nikakršno pretočnost slike.Z EDID bo zmogljivost prikaza sporočena izvornim napravam za najboljšo možno kakovost.
RX = Receiver
TX = Transmitter

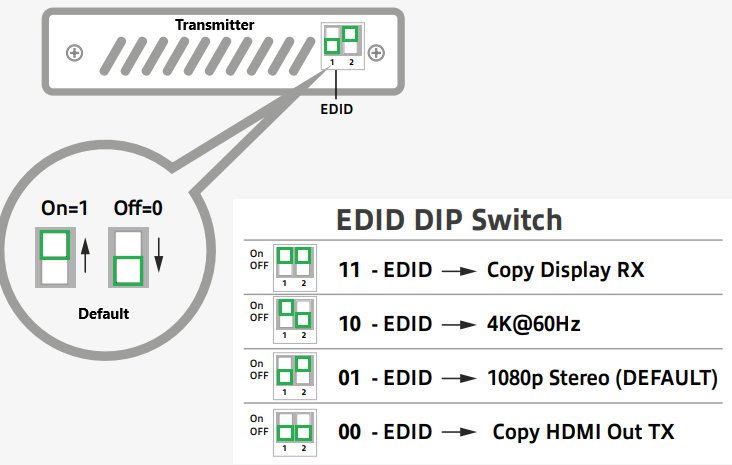

11 → Kopiraj informacije zaslona s povezanega zaslona na sprejemnik (RX) nazaj na zaslon na oddajnik
10 → 4K@60Hz ločljivost, na vseh povezanih zaslonih
01 → ločljivost 1080p@60Hz, na vseh povezanih zaslonih
00 → Kopiraj informacije zaslona s povezanega zaslona na oddajnik (TX) proti zaslonu na sprejemnik
Obvezno je imeti zaslon povezan z oddajnikom, da kopirate EDID (Copy HDMI Out TX) s tega povezanega zaslona na povezani zaslon na sprejemniku.
Zgoraj je primer slike za različne nastavitve EDID in kako EDID komunicira s povezanimi napravami.
Na primer, ko je monitor/televizor, ki podpira 4K, priključen na oddajnik in se EDID kopira in pošlje sprejemniku, na katerem je maks. Če je povezan monitor, ki podpira 1080p, ta monitor ne bo mogoč.
Takrat morate EDID preklopiti na možnost »Copy Display RX«, da pridobite informacije o ločljivosti z monitorja, priključenega na sprejemnik.
Priključite zaslon lokalne zanke
Oddajna enota ima dodatni HDMI izhod za priklop lokalnega TV-ja ali monitorja.
Vsebina izvorne naprave je lahko prikazana na TV ali monitorju v bližini oddajne enote.
Kaskadno prek vrat HDMI OUT lokalne zanke
Uporabite vrata HDMI lokalne zanke (oddajnik) za kaskadno povezavo z drugimi podaljški HDMI.
Infrardeči nadzor preko priloženega IR oddajnika in sprejemnika
Vključena sta infrardeči oddajnik in sprejemnik za nadzor izvorne naprave s privzetim daljinskim upravljalnikom.

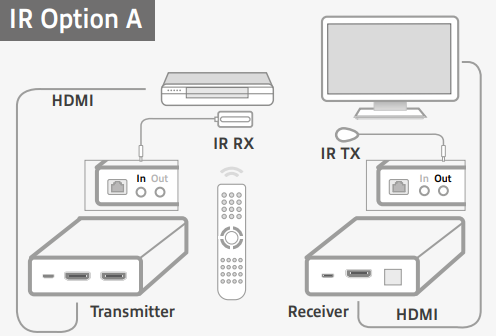

Možnost A: Izvorna naprava, ki se daljinsko upravlja iz sprejemne enote.

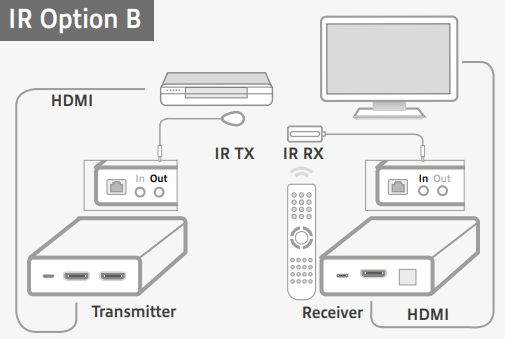

Možnost B: Izvorna naprava, ki se daljinsko upravlja iz oddajne enote.
