Podaljševalnik 4K HDMI 1.4 prek CAT6 UTP s podporo IR
Razširitveni komplet AC7801 HDMI 1.4 omogoča razširitev signala HDMI prek kabla CAT6 UTP na razdaljo do 40 m z največjo ločljivostjo 4K@30 Hz.
Ali z ločljivostjo 1080p@60Hz na razdalji do 70 m.

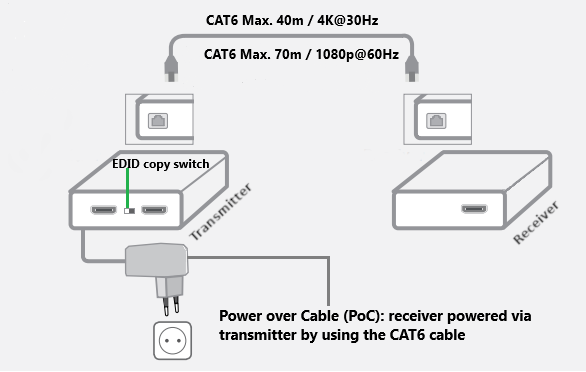

Podpora za napajanje prek kabla (PoC) prek kabla CAT6
Podaljševalnik HDMI podpira napajanje po kablu (PoC) prek CAT6 UTP.
Napajanje potrebuje samo oddajnik. Sprejemna enota prejema napajanje iz oddajnika prek priključenega kabla UTP.
Funkcija kopiranja EDID
Funkcija kopiranja EDID, znana tudi kot razširjena identifikacija zaslona, zagotavlja komunikacijo ločljivosti med izvorno in izhodno napravo.
Brez EDID se lahko zmogljivosti vira in zaslona popolnoma razlikujejo, zaradi česar slika sploh ne more biti pretočna. Z EDID bo zmogljivost zaslona sporočena izvorni napravi za najboljšo možno kakovost.

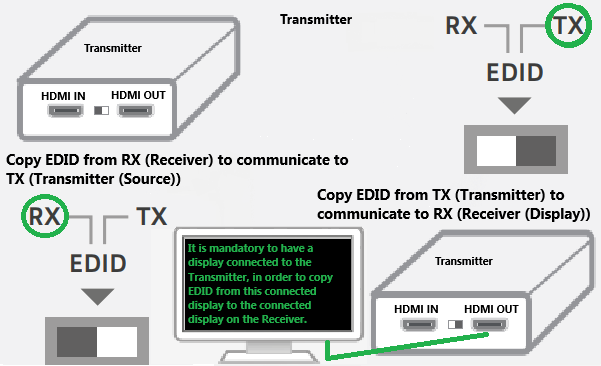

Na oddajnik mora biti obvezno priključen zaslon, da lahko kopirate EDID s tega zaslona.
zaslona na priključen zaslon na sprejemniku.

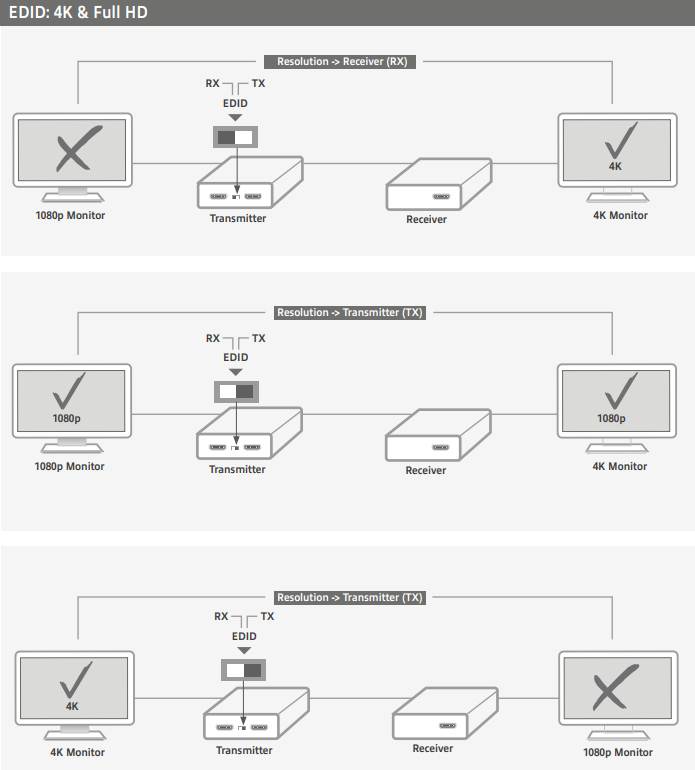

Spodaj je prikazan primer, kako se EDID sporoča priključenim napravam.
Na primer, ko je na oddajnik priključen monitor/televizor s podporo 4K in se EDID kopira in pošilja na sprejemnik, na katerem je na voljo največja možna ločljivost. 1080p,
ta monitor ne bo mogel prikazovati. Na tej točki morate EDID preklopiti na možnost RX, da z monitorja, priključenega na sprejemnik, pridobite informacije o ločljivosti.
Priključite prikazovalnik lokalne zanke
Oddajna enota ima dodaten izhod HDMI za priključitev lokalnega televizorja ali monitorja.
Vsebino izvorne naprave lahko prikažete na televizorju ali monitorju v bližini oddajne enote.
Kaskadno povezovanje prek lokalne zanke HDMI OUT
Za kaskadno povezovanje z drugimi podaljški HDMI uporabite vrata HDMI lokalne zanke (oddajnik).

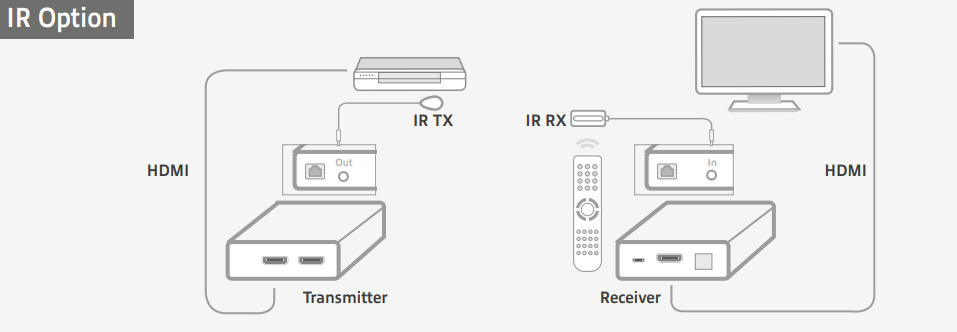

Infrardeče upravljanje prek priloženega IR oddajnika in sprejemnika
AC7801 je opremljen z infrardečim oddajnikom in sprejemnikom za daljinsko upravljanje izvorne naprave (na primer medijskega predvajalnika).
Priloženi IR (infrardeči) kabel „TX“ priključite na „IR OUT“ oddajnika in namestite IR LED ob IR očesu izvorne naprave, ki omogoča daljinsko upravljanje.
Priloženi kabel IR (Infra-Red) „RX“ priključite na „IR IN“ sprejemnika in diodo IR LED namestite na priročno mesto, da lahko daljinsko napravo upravljate z mesta, na katerem se nahaja sprejemnik.
