Prilagodljivi način

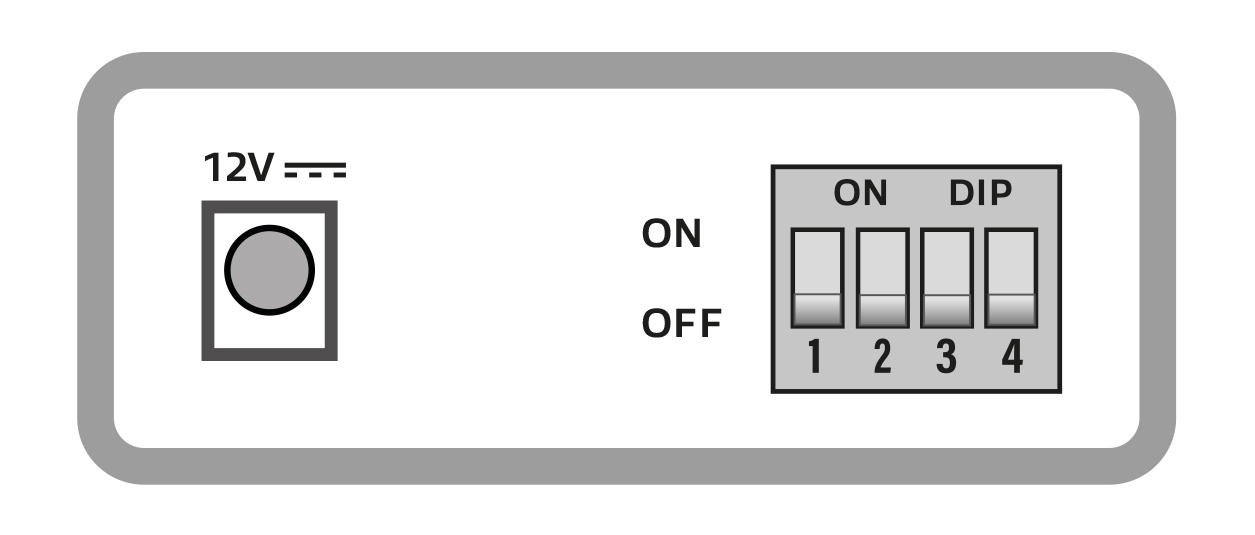

AC4455 je privzeto nastavljen tako, da so vsa potopna stikala nastavljena na OFF. V tem načinu je medijski pretvornik nastavljen na „Adaptivni način“. V tem načinu se lahko uporabljajo samo 10Gb/s oddajniki SFP+. Vrata ethernet na medijskem pretvorniku so v načinu samodejnega dogovarjanja in bodo delovala v omrežnih okoljih 100/1000 Mb/s in 10 Gb/s.
Obhodni način

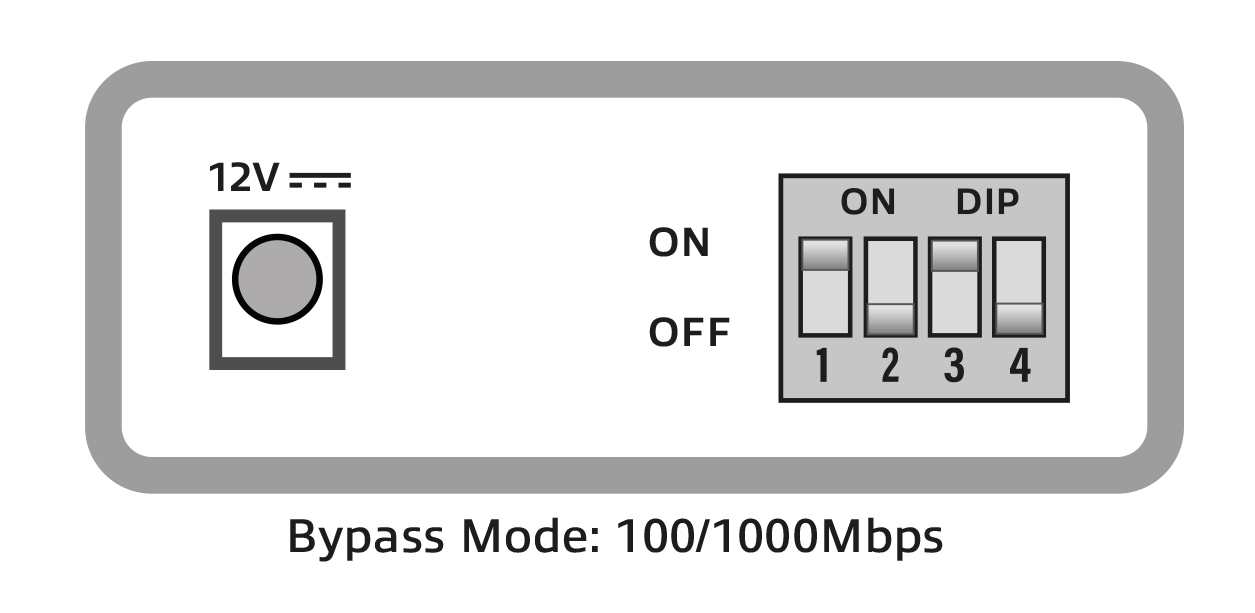

Uporabite lahko tudi druge nekodirane oddajnike SFP. AC4455 podpira 1,25 Gb/s / 2,5 Gb/s / 5 Gb/s in 10 Gb/s oddajnike SFP. Če ne uporabljate oddajnika SFP+ 10 Gb/s, je treba AC4455 nastaviti v način „Bypass Mode“ (vklopljena stikala 1 in 3).
Opomba: Hitrost optičnih vrat in hitrost ethernetnih vrat se morata ujemati. Če se uporablja 1,25G SFP, mora biti ethernetna vrata 1,25G ali 1G. Pri uporabi osebnega računalnika je morda treba ročno nastaviti fiksno hitrost ethernetnih vrat in ne uporabljati samodejnega dogovarjanja.
Način LFP
Testni način LFP (Link Fault Pass-through) je pomembna funkcija v optičnih omrežjih, ki omogoča učinkovito odpravljanje težav in vzdrževanje. Ko je omogočen, testni način LFP pomaga hitro ugotoviti lokacijo napak ali težav v optični povezavi.
V tem načinu optična oprema neprekinjeno spremlja povezavo za morebitne motnje ali nepravilnosti. Če pride do napake, kot je prekinitev ali izguba signala v optičnem vlaknu, način testiranja LFP samodejno posreduje informacije o napaki ustrezni omrežni napravi.

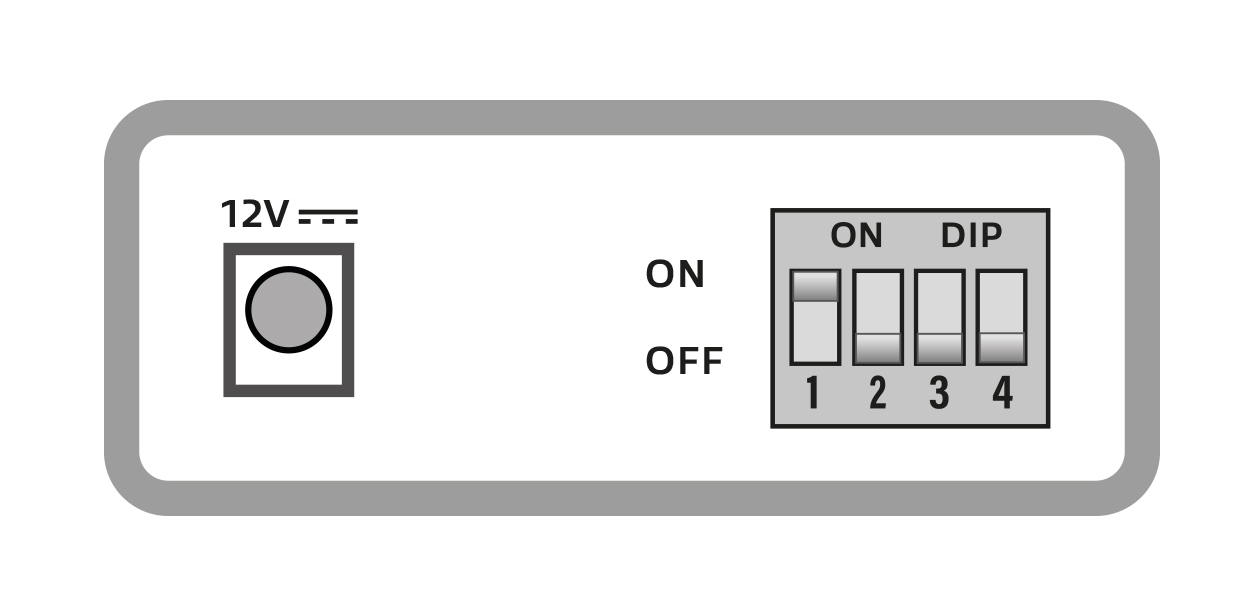

Za aktiviranje načina LFP na AC4455 je treba potopno stikalo 1 nastaviti na ON.
LFP se lahko uporablja samo v „prilagodljivem načinu“.

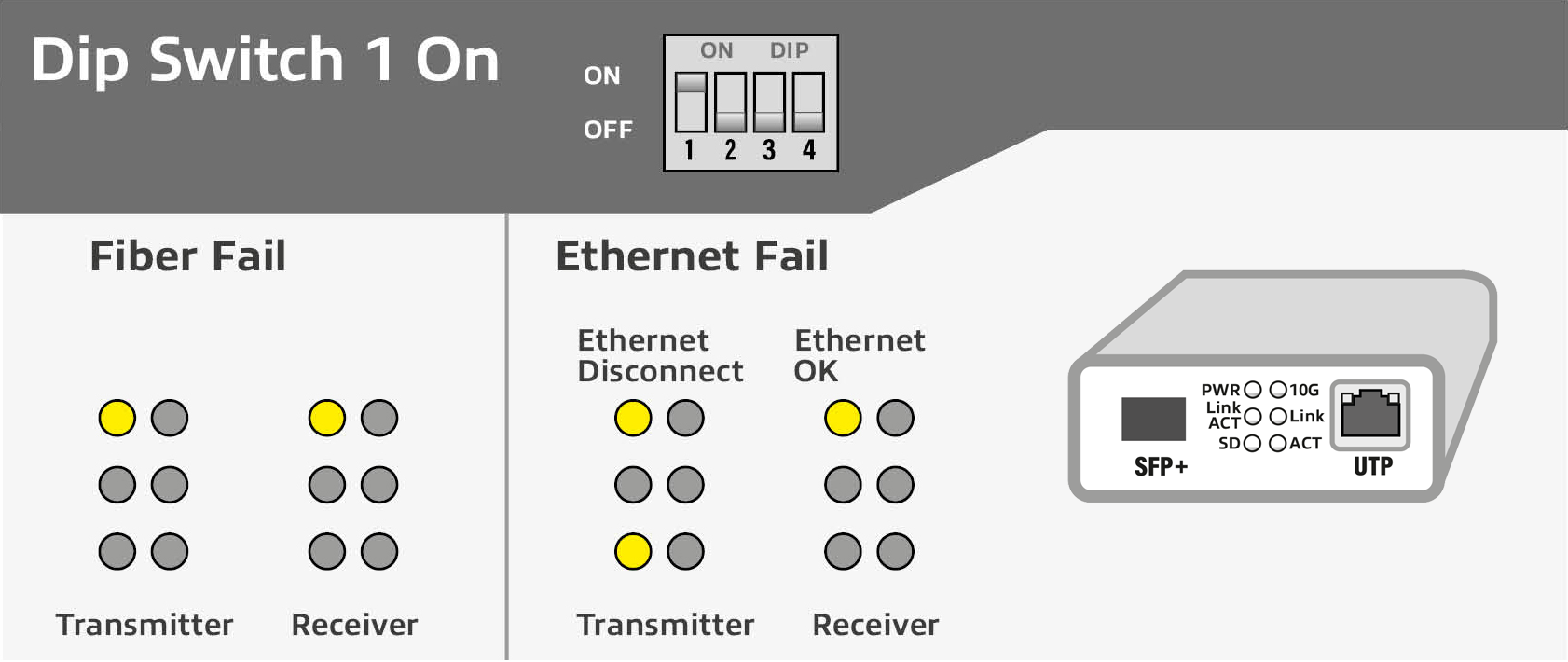

Razlaga indikatorja LED v načinu LFP
LED indikator 10G
Indikator 10G se prižge le, če je vrata UTP priključena na omrežje 10G. Ko je vrata UTP povezana z omrežjem, ki ne podpira 10G, bo lučka ostala ugasnjena.
