AC7046 Ligações

Frente

  • 1x ligação USB-C fêmea para computador portátil (ligue esta porta ao conector USB-C do computador portátil
  • 1x USB-C 3.2 Gen1 fêmea (5 Gbps)
  • 1x USB-A 3.2 Gen1 fêmea (5 Gbps)
  • 1x tomada fêmea de 3,5 mm para auscultadores (auscultadores + microfone)
  • 1x Leitor de cartões SD/micro SD


Traseira

  • 1x Fonte de alimentação DC
  • 1x Porta de passagem PD USB-C fêmea (ligue o carregador USB-C para carregar o computador portátil)
  • 1x porta fêmea HDMI 2.0 (ligue o seu monitor HDMI) a esta porta HDMI
  • 2x portas fêmea DisplayPort (ligue o(s) seu(s) monitor(es) DP) a estas portas DP
  • 2x USB-A 3.2gen1 fêmea
  • 1x Porta LAN RJ45 Gigabit fêmea

Ligar a estação AC7046

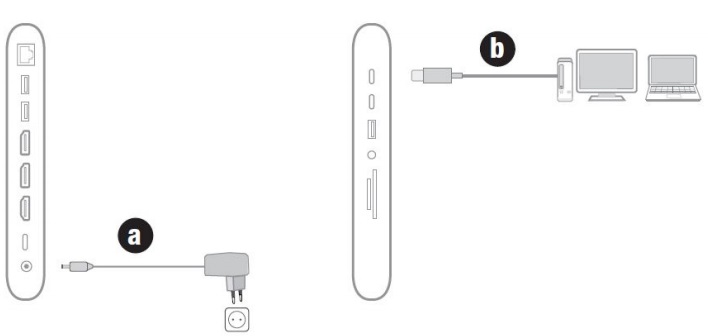

AC7046_Connect1.jpga. Ligue a ficha da fonte de alimentação ao conector DC da estação de ancoragem e, em seguida, ligue a outra extremidade do cabo da fonte de alimentação à tomada elétrica.

b. Ligue o cabo USB-C fornecido ao conector anfitrião USB-C da estação de ancoragem e a outra extremidade ao conector USB-C do seu computador.

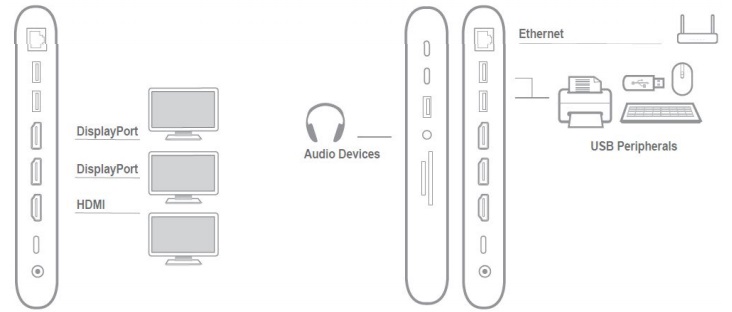

c. Ligue a estação de ancoragem ao(s) seu(s) monitor(es) HDMI e DP

d. Ligue a estação de ancoragem a:• Periféricos USB • Dispositivos de áudio • Ethernet Gigabit
