AC7045 Configuração do monitor

O dispositivo USB-C deverá suportar o modo DP alternativo ou Thunderbolt™3 na
sua porta USB-C, de modo a exibir a sua saída de vídeo em 1 ou mais monitores.
Consulte as especificações técnicas do seu dispositivo USB-C e verifique se o
mesmo suporta o modo DP alternativo ou Thunderbolt™3. Se o dispositivo não
suportar o modo DP alternativo ou Thunderbolt™3, a estação de ancoragem AC7045
não poderá exibir vídeo no(s) monitor(es).

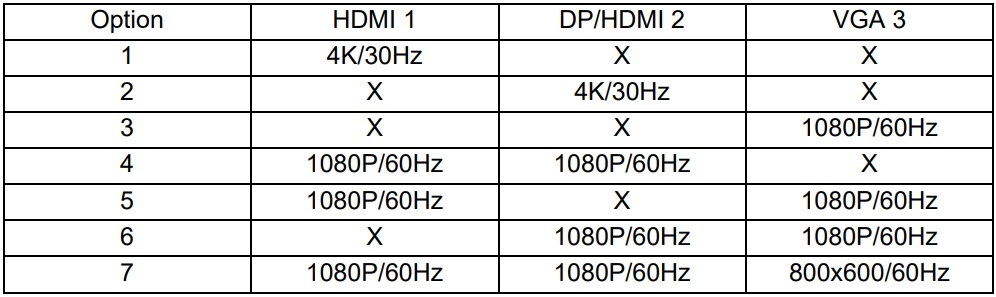

Monitor único
Para uma configuração com um único monitor, a estação de ancoragem AC7045
suporta uma resolução máxima de 4K a 30 Hz através de HDMI ou DisplayPort (DP),
ou, ao utilizar VGA, uma resolução máxima de 1080p a 60 Hz.

Monitor duplo (SST/MST)
Para uma configuração com dois monitores, a estação de ancoragem AC7045
suporta uma resolução máxima de 4K a 30 Hz em HDMI ou DisplayPort (DP), ou, ao
utilizar VGA, uma resolução máxima de 1080p a 60 Hz.

Monitor triplo (SST/MST)
Para uma configuração com três monitores, a estação de ancoragem AC7045 suporta
uma resolução máxima de 1080p a 60 Hz em HDMI ou DisplayPort (DP) e VGA.

SST (Single Stream Transport)
Com SST (Single Stream Transport), os monitores ligados irão exibir apenas um
clone (cópia) do seu monitor principal nos monitores ligados.

MST (Multi Stream Transport)
O MST faz parte do padrão DisplayPort 1.2, com o qual os monitores e computadores
podem suportar "ligação em cadeia". Normalmente, é possível reconhecer uma
ligação em cadeia quando o monitor possui entrada e saída DisplayPort. Pode ligar o
primeiro monitor ao computador e o segundo monitor ao primeiro monitor. Se o
monitor e o computador suportarem ligação em cadeia MST, os dois monitores
funcionam como monitores independentes. Exatamente como se estivessem ligados
diretamente ao computador.
Se o computador portátil suportar o modo DP Alt (modo DisplayPort alternativo),
também suporta MST. Neste caso, a estação de ancoragem AC7045 irá funcionar
como um adaptador USB-C para MST. Poderá também utilizar as diversas saídas de
vídeo. Os monitores ligados serão reconhecidos como monitores independentes no
seu computador portátil/PC e podem ser utilizados como ambiente de trabalho
expandido.
O Windows 10 possui uma tecla de atalho para alternar entre os diferentes modos de
exibição:
Utilize: “Tecla Windows + P” é apresentada uma visão geral dos modos de exibição
no seu monitor.


Atenção!!! O MacOS não suporta ligação em cadeia MST. O MacOS suporta apenas
ligação em cadeia com o padrão Thunderbolt™3. Portanto, a estação de ancoragem
AC7045 não irá fornecer o resultado desejado para dispositivos macOS. Neste caso,
os monitores ligados irão exibir apenas um clone (cópia) do seu monitor principal nos
monitores ligados, também denominado SST (Single Stream Transport).
