Extensor 4K HDMI 2.0 definido sobre CAT6 UTP com suporte IR

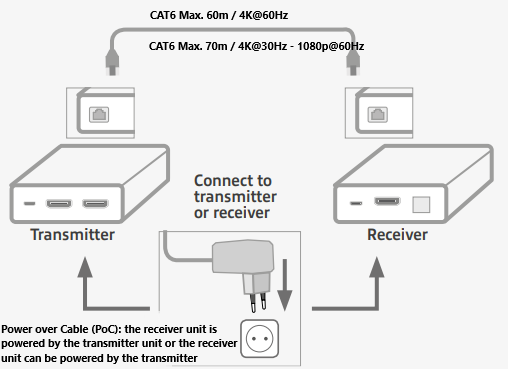

O conjunto extensor AC7811 HDMI 2.0 permite estender um sinal HDMI via CAT6 UTP a uma distância de até 60 metros com uma resolução máxima de 4K a 60 Hz.
Ou com uma resolução de 4K@30Hz / 1080p@60Hz, numa distância até 70m.
Suporte Power over Cable (PoC) através de cabo CAT6
O conjunto extensor HDMI suporta Power over Cable (PoC) bidirecional através de CAT6 UTP.
O que significa que a unidade recetora é alimentada pela unidade transmissora ou a unidade recetora pode alimentar o transmissor, pelo que apenas é necessária uma unidade de fonte de alimentação (PSU).
Função de cópia EDID
A função de cópia EDID, também conhecida como Extended Display Identification, garante a comunicação de resolução entre os dispositivos de origem e de saída.
Sem EDID, as capacidades de fonte e de visualização podem ser completamente diferentes e resultar na ausência de uma taxa de transferência de imagem.Com o EDID, a capacidade de visualização será comunicada aos dispositivos de origem para obter a melhor qualidade possível.

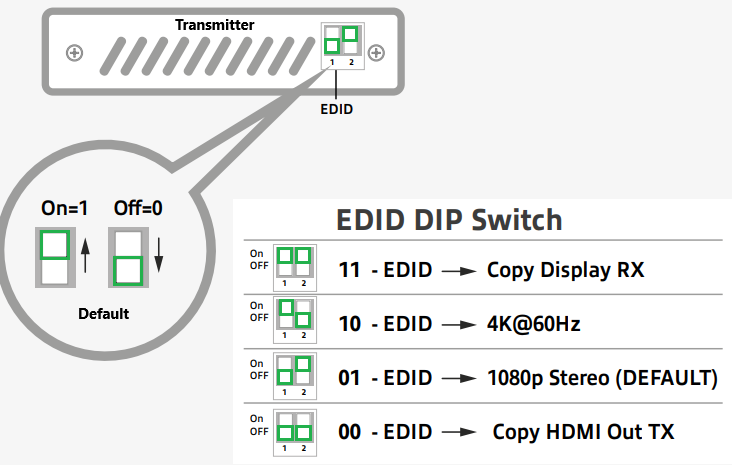

RX = Receiver
TX = Transmitter
11 → Copie a informação do visor do visor ligado para o recetor (RX) de volta para o visor no transmissor
10 → Resolução 4K a 60 Hz, em todos os monitores ligados
01 → Resolução 1080p@60Hz, em todos os monitores ligados
00 → Copiar informação do display ligado para o transmissor (TX) em direção ao display para o recetor
É obrigatório ter um monitor ligado ao Transmissor, para copiar EDID (Copy HDMI Out TX) deste monitor ligado para o monitor ligado ao Receptor.
Acima está uma imagem de exemplo para as diferentes definições de EDID e como o EDID comunica com os dispositivos ligados. Por exemplo, quando um monitor/TV compatível com 4K está ligado ao transmissor e o EDID está a ser copiado e enviado para o receptor, no qual um máx. Se estiver ligado um monitor compatível com 1080p, não haverá qualquer visualização possível para este monitor.
Neste ponto é necessário alterar o EDID para a opção “Copy Display RX”, para recuperar a informação de resolução do monitor ligado ao receptor.
Ligue um display de loop local
A unidade transmissora possui uma saída HDMI adicional para ligar um televisor ou um monitor local.
O conteúdo do dispositivo fonte pode ser apresentado num televisor ou monitor próximo da unidade transmissora.
Cascata através de porta HDMI OUT de loop local
Utilize a porta HDMI de loop local (transmissor) para ligação em cascata com outros extensores HDMI.
Controlo infravermelho via transmissor e receptor IR incluído
Um transmissor e um recetor de infravermelhos estão incluídos para controlar o dispositivo de origem com o seu controlo remoto padrão.

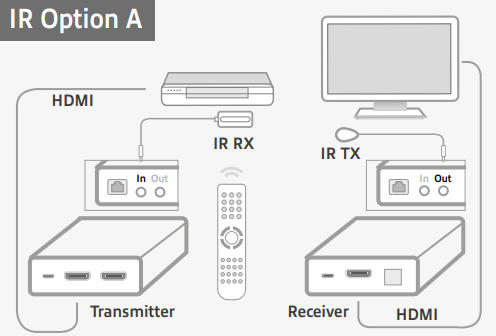

Opção A: Dispositivo fonte a ser controlado remotamente a partir da unidade recetora.

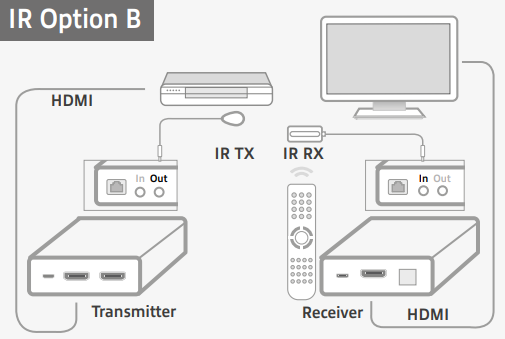

Opção B: Dispositivo fonte a ser controlado remotamente a partir da unidade transmissora.
