Extensor 4K HDMI 1.4 sobre CAT6 UTP com suporte de IR
O conjunto extensor AC7801 HDMI 1.4 permite-lhe prolongar um sinal HDMI através de um cabo UTP CAT6, numa distância até 40 m com uma resolução máxima de 4K@30Hz.
Ou com uma resolução de 1080p@60Hz, numa distância de até 70 m.

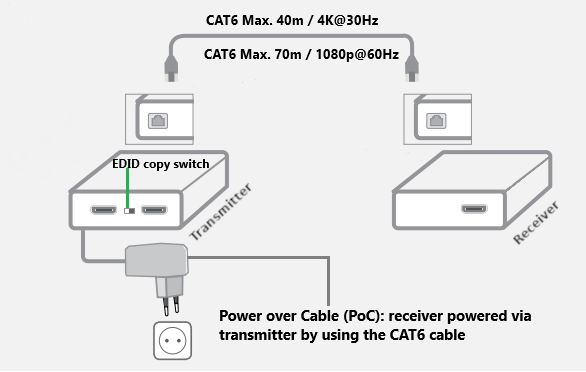

Suporte para Power over Cable (PoC) através de cabo CAT6
O conjunto extensor HDMI suporta Power over Cable (PoC) através de CAT6 UTP.
Apenas o transmissor necessita de energia. A unidade recetora recebe energia do transmissor através do cabo UTP ligado.
Função de cópia EDID
A função de cópia EDID, também conhecida como Extended Display Identification, assegura a comunicação de resolução entre a fonte e os dispositivos de saída.
Sem a função EDID, as capacidades da fonte e do ecrã podem diferir completamente e levar a que a imagem não seja transmitida. Com a EDID, a capacidade do ecrã será comunicada ao dispositivo de origem para obter a melhor qualidade possível.

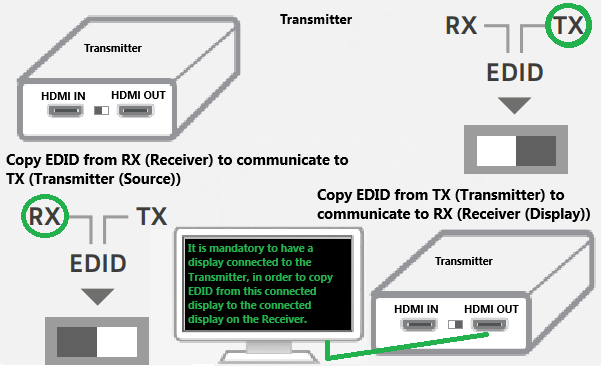

É obrigatório ter um ecrã ligado ao Transmissor, de modo a copiar o EDID deste ecrã
para o ecrã ligado no recetor.

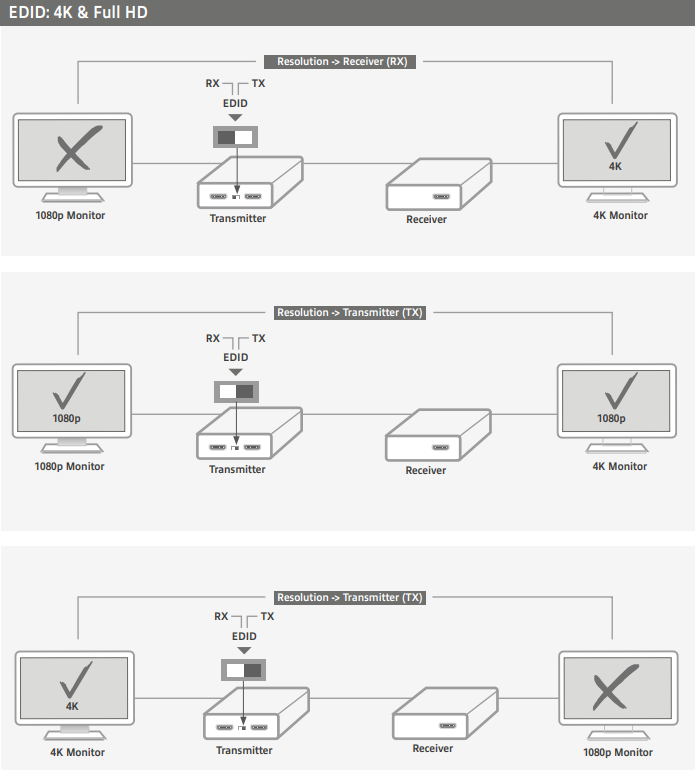

Abaixo de uma imagem de exemplo, sobre como o EDID comunica com os dispositivos ligados.
Por exemplo, quando um monitor/tv com capacidade para 4K está ligado ao transmissor e o EDID está a ser copiado e enviado para o recetor, no qual está ligado um monitor com capacidade máxima de 1080p está ligado, não será possível visualizar este monitor.
Nessa altura, é necessário mudar o EDID para a opção RX, para obter informações sobre a resolução do monitor ligado ao recetor.
Ligar um ecrã de circuito local
A unidade transmissora tem uma saída HDMI adicional para ligar um televisor ou monitor local.
O conteúdo do dispositivo de origem pode ser apresentado num televisor ou monitor próximo da unidade de transmissão.
Ligação em cascata através do circuito local Porta HDMI OUT
Utilize a porta HDMI do circuito local (transmissor) para ligação em cascata a outros extensores HDMI.

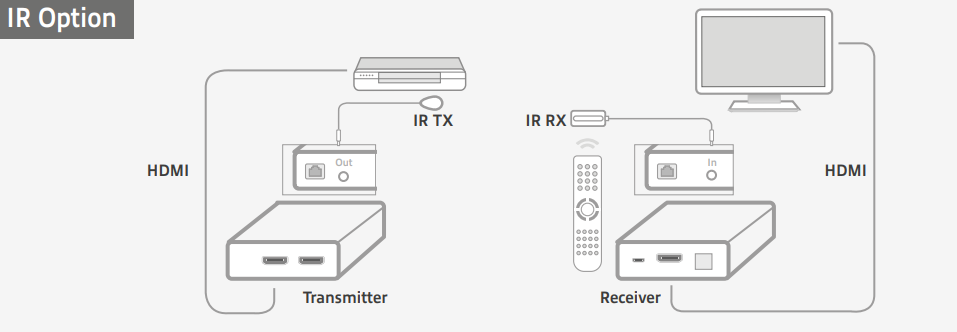

Controlo por infravermelhos através do transmissor e recetor de IV incluídos
O AC7801 é fornecido com um transmissor e recetor de infravermelhos para controlo remoto do dispositivo de origem (por exemplo, um leitor multimédia).
Ligue o cabo IR (Infravermelhos) “TX” incluído à “IR OUT” do Transmissor e monte o LED IR junto ao olho IR do dispositivo de origem com capacidade remota.
Ligue o cabo IR (Infravermelhos) “RX” incluído à “IR IN” do Recetor e monte o LED IR num local conveniente, de modo a controlar o dispositivo remoto a partir de um local onde se encontra o Recetor.
