AC7610 esquema de ligação

  • Atualizado

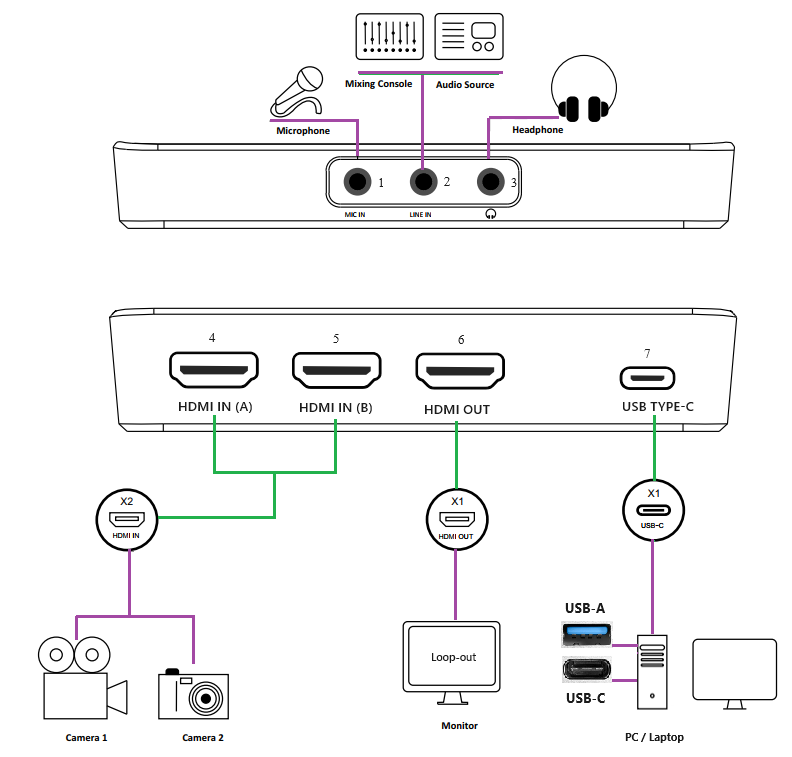

Connection Diagram.png

  1. MIC IN (ligar o microfone)
  2. LINE IN (ligar o seu dispositivo de fonte de áudio / consola de mistura)
  3. LINE OUT (ligar os auscultadores/altifalantes)
  4. HDMI IN (A) (ligar um dispositivo de fonte de vídeo HDMI)
  5. HDMI IN (B) (ligar um segundo dispositivo de fonte de vídeo HDMI)
  6. HDMI OUT (ligar um monitor HDMI, HDMI OUT também pode ser visto como saída PGM)
  7. USB-C (ligar o seu PC / computador portátil com porta USB-A ou USB-C, utilizando o cabo USB-C com o adaptador USB-C para USB-A incluído)

Especificidades do produto

  • USB-C: Largura de banda de transferência USB 3.0 / 5 Gbit/s, retrocompatível com USB 2.0

Formato de vídeo de captura:

  • YUY2 16bit: Suporta captura de resolução 1080P/60Hz
  • RGB 24bit: Suporta captura de resolução de 1080P/60Hz (sem compressão); cor elevada

-------------------------------------------------------------------------------------------------------------------

  • HDMI IN A/B
  • Formato de entrada: HDMI2.0
  • Resoluções suportadas:

720P, 1080P, 4K@30Hz, 4K@60Hz / 640x480; 800x600; 1024x768; 1600x1200; 1280x1024; 1680x1050;

1920x1200; 1600x900; 1440x900; 1366x768; 1360x768; 1280x960; 1152x864; 1280x800; 1920x1080 and 3840x2160

-------------------------------------------------------------------------------------------------------------------

  • HDMI OUT: 1080P@60Hz
