Modo adaptativo

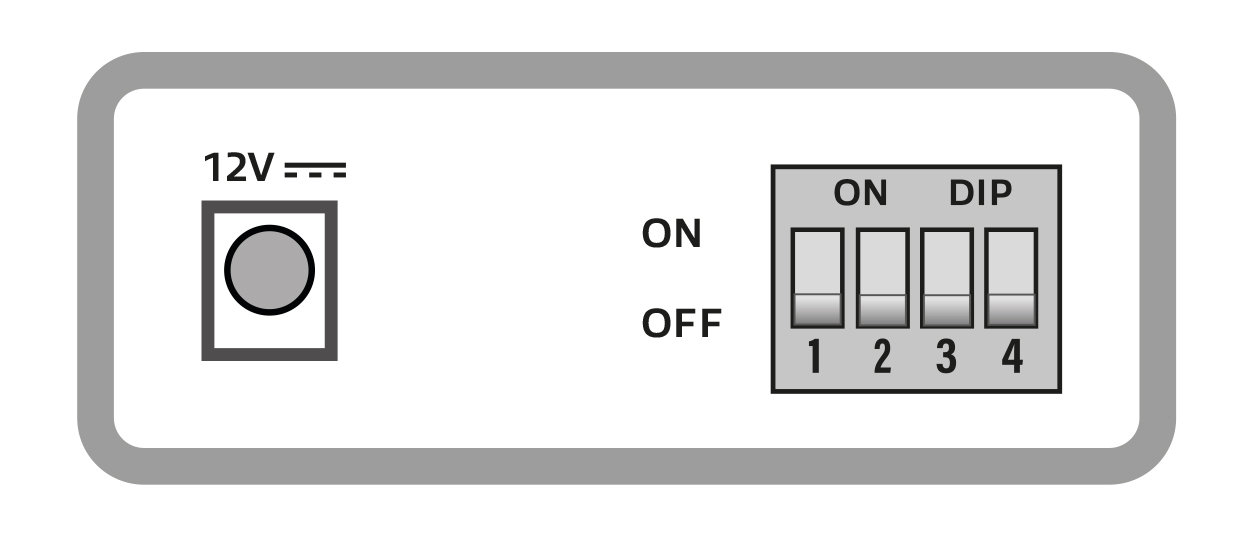

O AC4455 vem com a configuração predefinida com todos os interruptores dip ajustados para OFF. Neste modo, o conversor multimédia está definido para o “Modo Adaptativo”. Neste modo, apenas podem ser utilizados transceptores SFP+ de 10 Gbps. A porta ethernet no conversor multimédia está em modo de negociação automática e funcionará em ambientes de rede de 100/1000Mbps e 10Gbps.
Modo de desvio

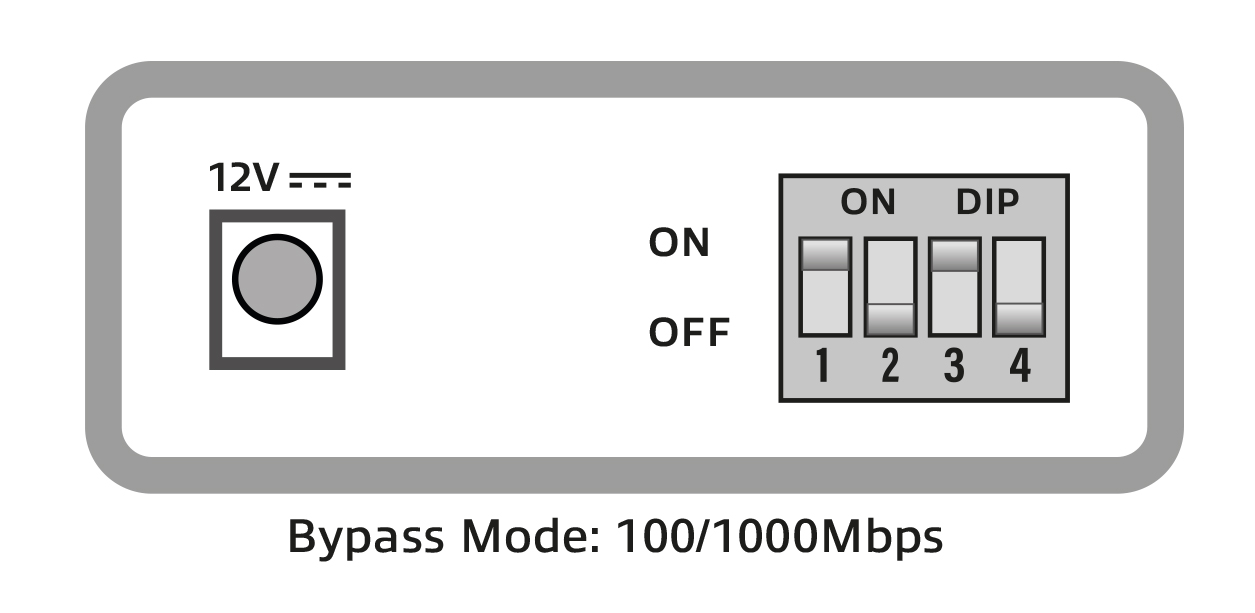

Podem ser utilizados outros transceptores SFP não codificados. O AC4455 suporta transceptores SFP de 1,25Gbps / 2,5Gbps / 5Gbps e 10Gbps. Quando não estiver a usar um transcetor SFP+ de 10Gbps, o AC4455 precisa de ser configurado em “Bypass Mode” (interrutor dip 1 e 3 ON).
Nota: A taxa da porta de fibra e a taxa da porta Ethernet devem corresponder. Quando um SFP de 1,25G é usado, a porta Ethernet deve ser de 1,25G ou 1G. Ao usar um PC, pode ser necessário definir manualmente a porta Ethernet numa velocidade fixa e não usar a negociação automática.
Modo LFP
O modo de teste LFP (Link Fault Pass-through) da fibra é uma caraterística importante nas redes de fibra ótica que permite a resolução eficiente de problemas e a manutenção. Quando ativado, o modo de teste LFP ajuda a identificar rapidamente a localização de falhas ou problemas na ligação de fibra.
Neste modo, o equipamento de fibra ótica monitoriza continuamente a ligação para detetar quaisquer interrupções ou anomalias. Se ocorrer uma falha, como uma quebra ou perda do sinal da fibra, o modo de teste LFP passa automaticamente as informações da falha para o dispositivo de rede apropriado.

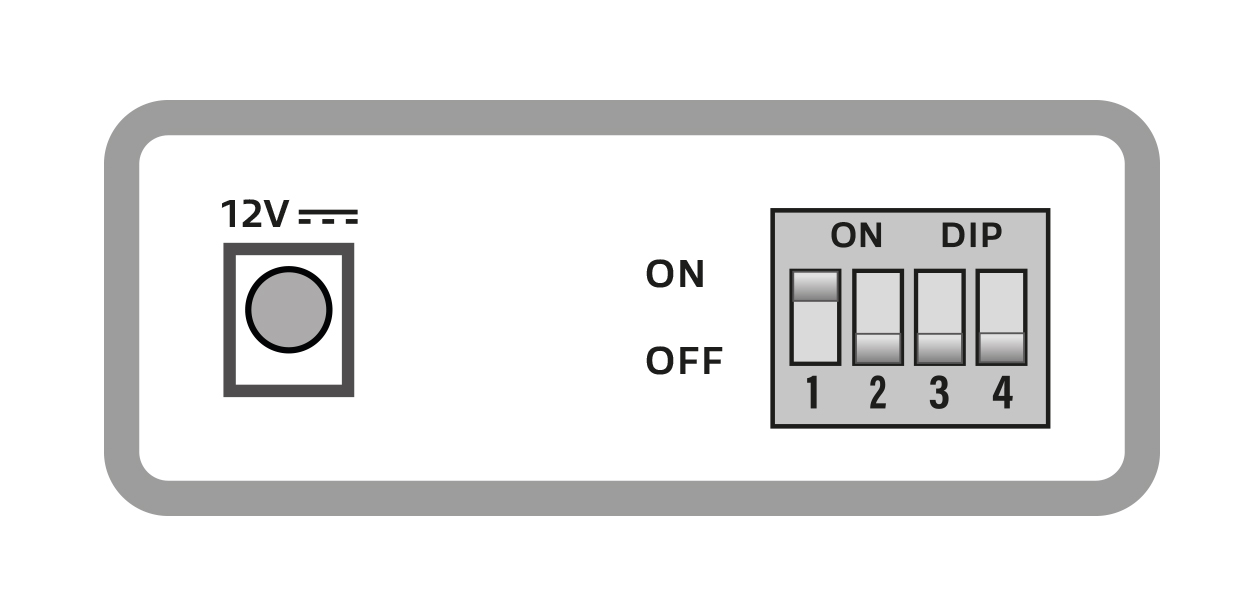

Para ativar o modo LFP no AC4455, o interrutor dip 1 tem de ser colocado em ON.
O LFP só pode ser utilizado no “Modo adaptativo”.

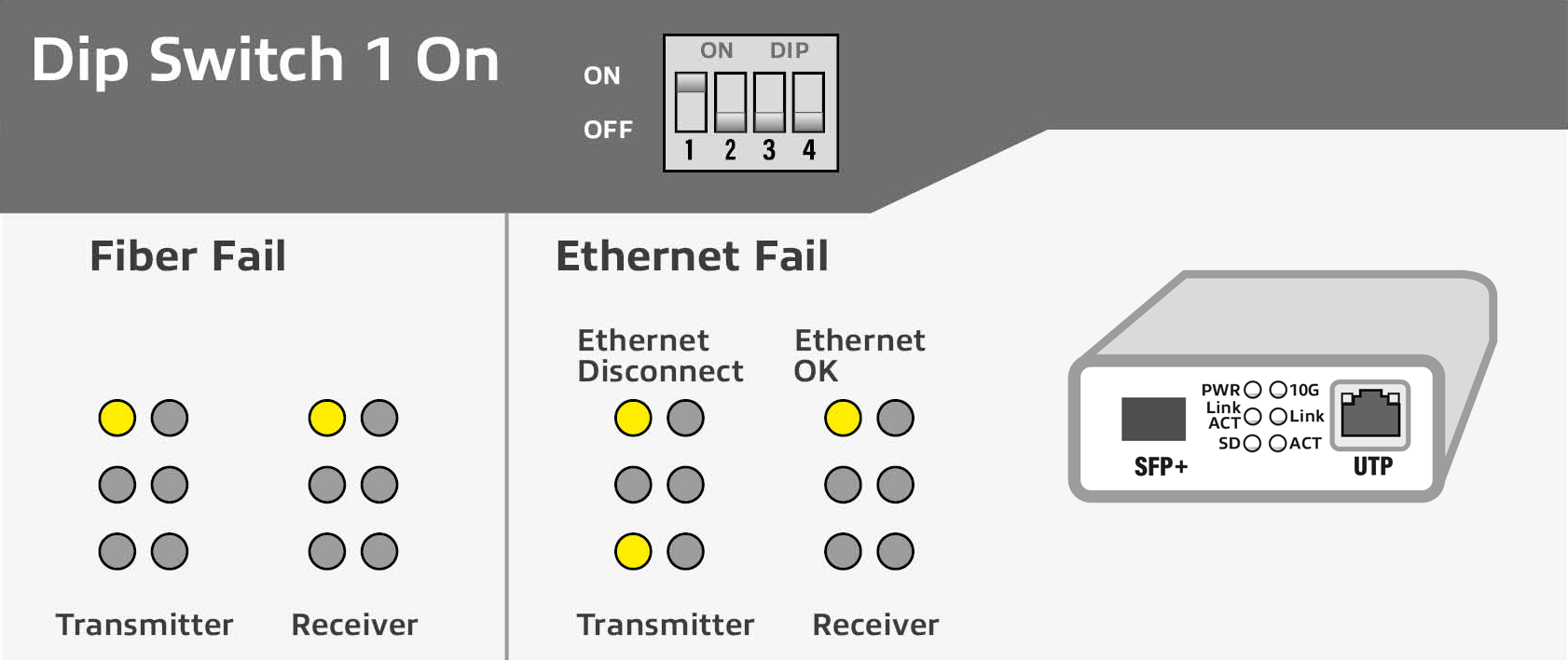

Explicação do LED indicador quando em modo LFP

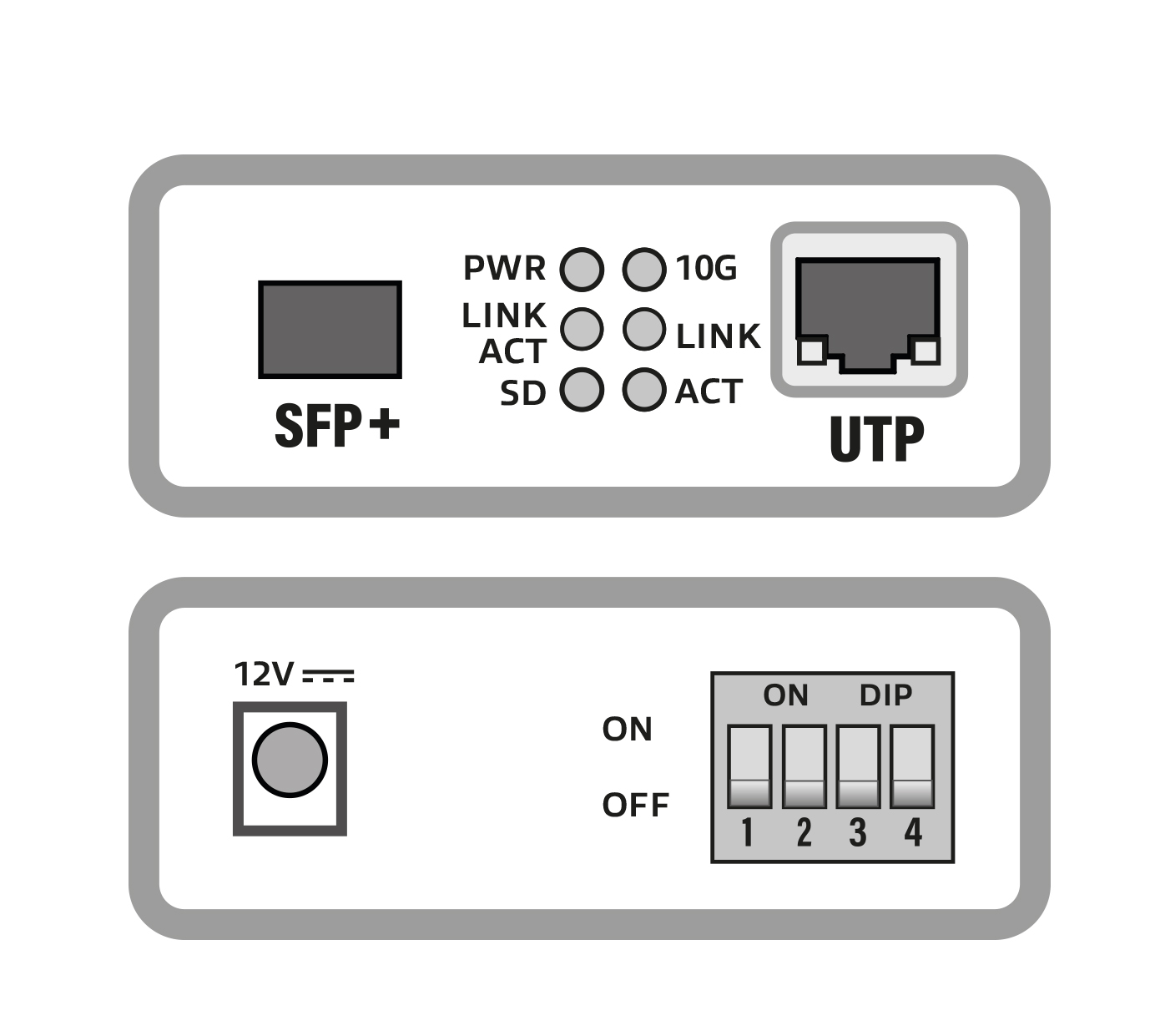

LED indicador 10G
O led 10G só estará aceso quando a porta UTP estiver conectada a uma rede 10G. Quando a porta UTP estiver conectada a uma rede que não suporta 10G, o led permanecerá apagado.
