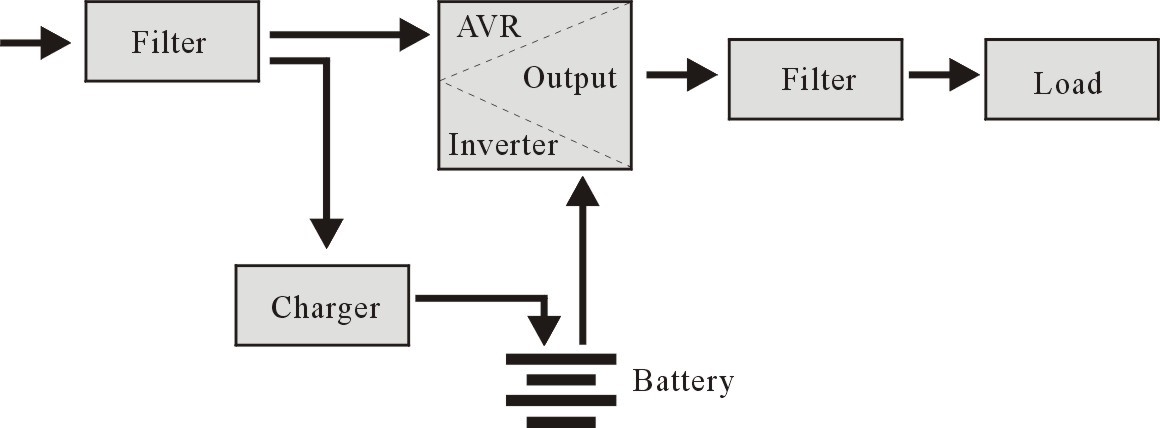

W trybie AC
Kiedy UPS jest w normalnym trybie pracy, AC przechodzi przez filtr i szkodliwe fale są filtrowane. Następnie AC ładuje baterię, a w międzyczasie przechodzi przez UPS AVR i filtr i zapewnia zasilanie dla urządzeń.

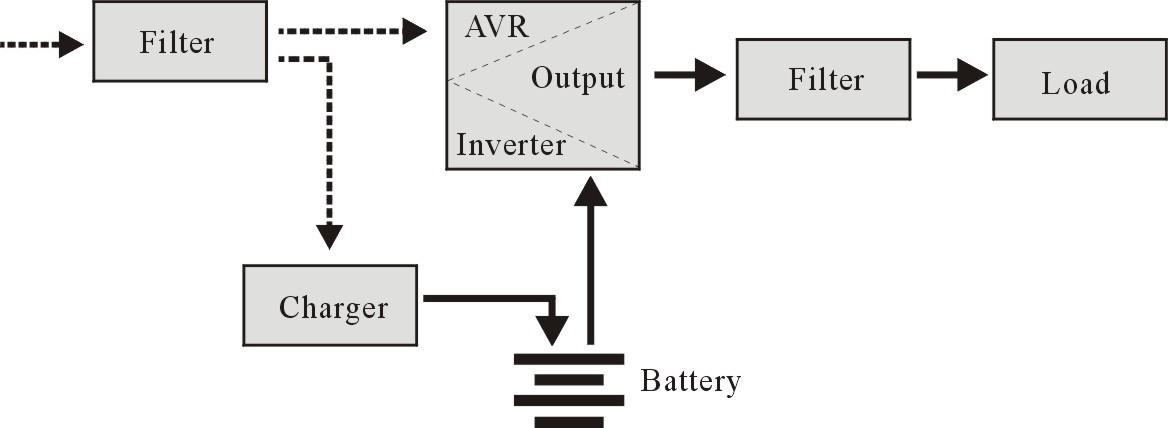

Awaria AC
W przypadku awarii AC, bateria będzie dostarczać energię do falownika, a następnie przechodzi przez filtr i zapewnia zasilanie dla urządzeń, zapewniając ciągłość zasilania.
Wyjścia UPS
UPS AC2300 posiada 6 wyjść:
Po lewej stronie trzy wyjścia do ochrony przed awarią zasilania (przepięciami/skokami).
Po prawej stronie trzy wyjścia do ochrony przed awarią zasilania (surge/spike) z funkcją podtrzymania w przypadku awarii AC. Wbudowany akumulator będzie nadal dostarczał energię dla podłączonego sprzętu.
UPS AC2305 posiada 2 wyjścia 1x IEC (C13) + 1x EU gniazdo typu F żeńskie:
Obydwa wyjścia służą do ochrony przed awarią zasilania (przepięciami/skokami) z funkcją awaryjną w przypadku awarii AC. Wbudowany akumulator będzie nadal dostarczał energię dla podłączonego sprzętu.
Bateria i ładowanie:
Gdy UPS jest podłączony do AC, ładowarka naładuje w pełni baterię w około 10 godzin.
Kiedy bateria jest zużyta, proszę wyłączyć UPS i ładować baterię przez co najmniej 10 godzin, kiedy. Następnie włącz UPS.
