Wiele ekranów dotykowych 4K USB-C korzysta z 4-pasmowego trybu DP zamiast 2-pasmowego trybu DP, w przypadku USB-C wykonanego z miedzi nie stanowi to problemu, ale w przypadku AOC jest to problem, ponieważ w zachodzi konwersja z sygnału elektrycznego na sygnał świetlny i musi on zostać ponownie przekonwertowany na drugim końcu.

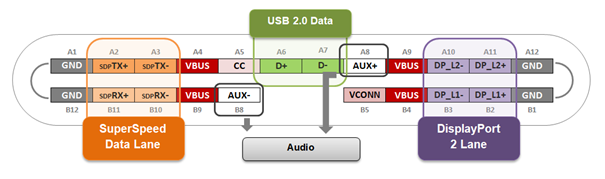

Poniżej znajduje się zdjęcie użycia pinu 2-pasmowego USB-C (AK4310).
W tym 4 przewody/piny są używane do wideo (fioletowy) i 4 przewody/piny są używane do danych (pomarańczowy).
Więc tutaj masz 1 chip, który konwertuje dane (pomarańczowy) na sygnał świetlny, a po drugiej stronie jest on przekształcany z powrotem na elektryczny sygnał danych. To samo dotyczy sygnału wideo (fioletowego).

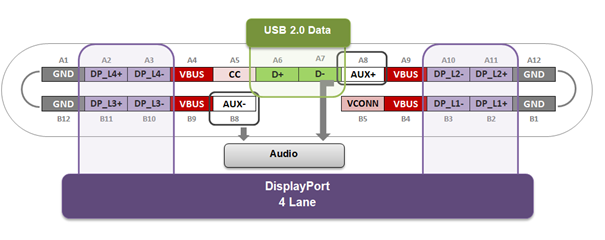

Podczas podłączania monitora przy użyciu techniki 4-Lane DP, 4 przewody do danych są używane do wideo, jak widać na poniższym obrazku.
Chip musi być wtedy w stanie sobie z tym poradzić, aby wykryć, że nie są wysyłane żadne dane poza sygnałem wideo, nie jest to możliwe w przypadku chipa, który znajduje się w 2-pasmowych AOC. W AK4335 znajduje się dodatkowy chip, który określa zastosowanie, czy potrzebuje 4 czy 2 pasów do Video. Gdy potrzebuje 4 linii, przełącza się na chip, używając wszystkich 8 przewodów/pinów do sygnalizacji wideo, a dla ekranu dotykowego dane USB 2.0 (zielony) są wystarczające do działania panelu dotykowego. Jeśli wykryje, że wyświetlacz z USB-C i 2-pasmowym jest wystarczający, użyje tylko 4 pinów do wideo, zachowując pozostałe 4 piny do transmisji danych z prędkością do 10 Gb/s.
Dodatkowo AK4310 ma tylko 10 m, AK4335 ma długość 15 m (ale z ograniczeniem tylko 40 W PD zamiast 60 W)
Tak więc, ponieważ większość paneli dotykowych 4K wymaga 4-pasmowego sygnału wideo, będziesz potrzebować AOC, który może to zrobić: AK4323 (3 m, 60 W); AK4325 (5m, 60W); AK4327 (7,5 m, 60 W); AK4330 (10m, 60W); AK4335 (15m, 40W)
