Zestaw przedłużacza 4K HDMI 2.0 przez CAT6 UTP ze wsparciem IR
AC7811 HDMI 2.0 Extender Kit gjør det mulig å forlenge HDMI-signaler via CAT6 UTP over en avstand på opptil 60 meter med en maksimal oppløsning på 4K@60 Hz. Eller med 4K@30 Hz / 1080p@60 Hz, over en avstand på opptil 70 meter.

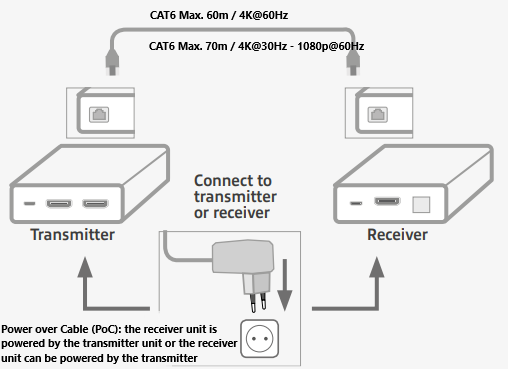

Obsługa Power over Cable (PoC) przez kabel CAT6
Zestaw przedłużacza HDMI obsługuje dwukierunkowe Power over Cable (PoC) przez CAT6 UTP.
Oznacza to, że jednostka odbiorcza jest zasilana przez jednostkę nadawczą lub jednostka odbiorcza może zasilać nadajnik, dlatego wymagany jest tylko jeden zasilacz (PSU).
Funkcja kopiowania EDID
Funkcja kopiowania EDID, znana również jako Extended Display Identification, zapewnia komunikację rozdzielczości między urządzeniem źródłowym a wyjściowym.
Bez EDID pojemność źródła i wyświetlacza może się całkowicie różnić i w ogóle nie doprowadzić do przepustowości obrazu. Dzięki EDID pojemność wyświetlacza będzie przekazywana do urządzeń źródłowych w celu uzyskania najlepszej możliwej jakości.

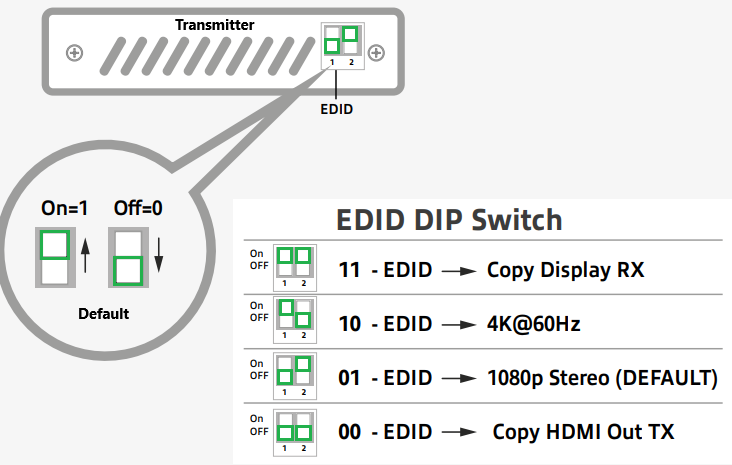

RX = Receiver
TX = Transmitter
11 → Kopiuj informacje o wyświetlaczu z podłączonego wyświetlacza na odbiornik (RX) z powrotem do wyświetlacza na nadajnik
10 → Rozdzielczość 4K@60Hz, na wszystkich podłączonych wyświetlaczach
01 → Rozdzielczość 1080p@60Hz, na wszystkich podłączonych wyświetlaczach
00 → Kopiuj informacje o wyświetlaczu z podłączonego wyświetlacza na nadajnik (TX) w kierunku wyświetlacza na odbiornik
Obowiązkowe jest podłączenie wyświetlacza do nadajnika, aby skopiować EDID (Kopiuj HDMI Out TX) z tego podłączonego wyświetlacza na podłączony wyświetlacz na odbiorniku.
Powyżej przykładowy obraz różnych ustawień EDID i sposobu komunikacji EDID z podłączonymi urządzeniami.
Na przykład, gdy monitor/telewizor obsługujący 4K jest podłączony do nadajnika, a EDID jest kopiowany i wysyłany do odbiornika, na którym maks. Podłączono monitor obsługujący rozdzielczość 1080p, nie będzie możliwości wyświetlania na tym monitorze.
W tym momencie należy przełączyć EDID na opcję „Kopiuj wyświetlacz RX”, aby pobrać informacje o rozdzielczości z monitora podłączonego do odbiornika.
Podłącz wyświetlacz pętli lokalnej
Jednostka nadawcza ma dodatkowe wyjście HDMI do podłączenia lokalnego telewizora lub monitora.
Zawartość urządzenia źródłowego można wyświetlić na telewizorze lub monitorze w pobliżu jednostki nadawczej.
Kaskadowanie za pomocą portu HDMI OUT pętli lokalnej
Użyj portu HDMI pętli lokalnej (nadajnik) do kaskadowania do innych przedłużaczy HDMI.
Sterowanie podczerwienią za pomocą dołączonego nadajnika i odbiornika podczerwieni
Do sterowania urządzeniem źródłowym za pomocą domyślnego pilota dołączono nadajnik i odbiornik podczerwieni.

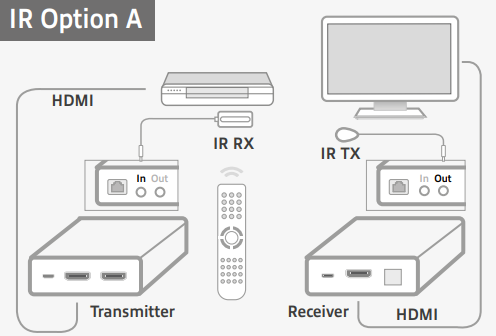

Opcja A: Urządzenie źródłowe, które będzie sterowane zdalnie z jednostki odbiorczej.

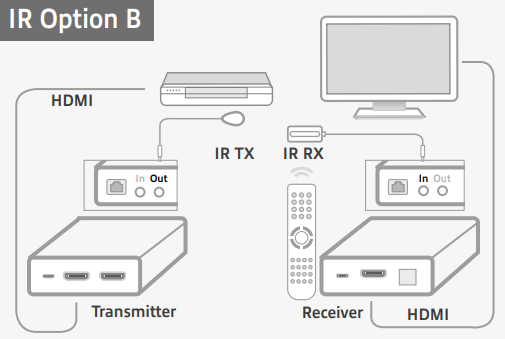

Opcja B: Urządzenie źródłowe, które będzie sterowane zdalnie z jednostki nadawczej.
