Przedłużacz 4K HDMI 1.4 przez skrętkę CAT6 z obsługą podczerwieni
Zestaw przedłużacza AC7801 HDMI 1.4 umożliwia przedłużenie sygnału HDMI za pomocą kabla UTP CAT6 na odległość do 40 m z maksymalną rozdzielczością 4K@30Hz.
Lub z rozdzielczością 1080p@60Hz, na odległość do 70 m.

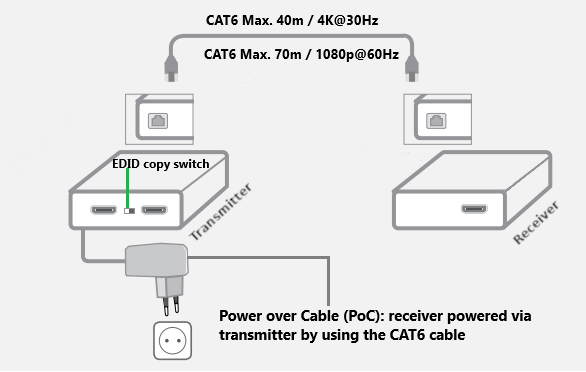

Obsługa zasilania przez kabel (PoC) za pośrednictwem kabla CAT6
Zestaw przedłużacza HDMI obsługuje zasilanie przez kabel (PoC) za pośrednictwem skrętki CAT6.
Tylko nadajnik wymaga zasilania. Odbiornik odbiera zasilanie z nadajnika-odbiornika za pośrednictwem podłączonego kabla UTP.
Funkcja kopiowania EDID
Funkcja kopiowania EDID, znana również jako Extended Display Identification, zapewnia komunikację rozdzielczości między urządzeniem źródłowym i wyjściowym.
Bez EDID, możliwości źródła i wyświetlacza mogą się całkowicie różnić i prowadzić do braku przepustowości obrazu. Dzięki EDID pojemność wyświetlacza zostanie przekazana do urządzenia źródłowego w celu uzyskania najlepszej możliwej jakości.

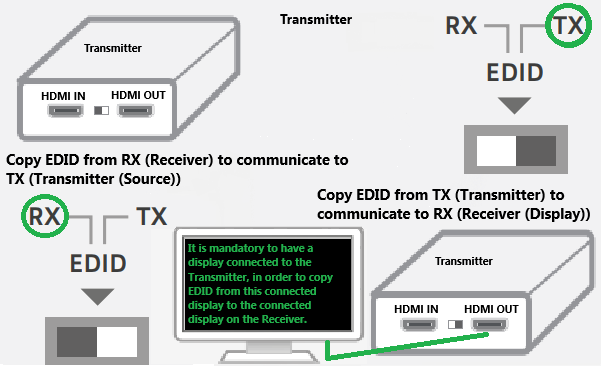

Konieczne jest podłączenie wyświetlacza do nadajnika, aby skopiować EDID z tego
podłączonego wyświetlacza do podłączonego wyświetlacza w Odbiorniku.

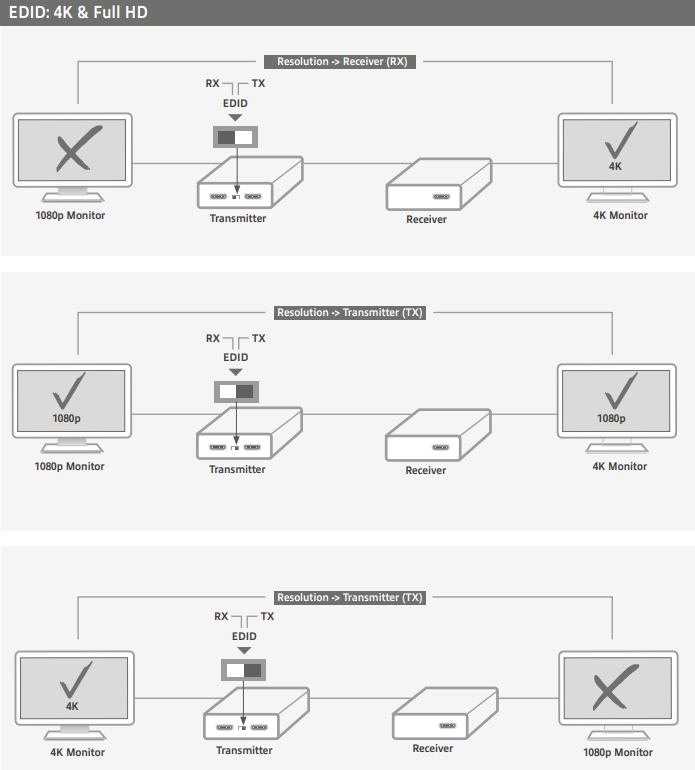

Pod spodem znajduje się przykładowy obraz tego, jak EDID komunikuje się z podłączonymi urządzeniami.
Na przykład, gdy monitor/telewizor obsługujący 4K jest podłączony do nadajnika, a EDID jest kopiowany i wysyłany do odbiornika, do którego podłączony jest monitor obsługujący maks. podłączony jest monitor obsługujący 1080p, nie będzie możliwe wyświetlanie obrazu z tego monitora.
W tym momencie należy przełączyć EDID na opcję RX, aby pobrać informacje o rozdzielczości z monitora podłączonego do odbiornika.
Podłącz wyświetlacz pętli lokalnej
Nadajnik jest wyposażony w dodatkowe wyjście HDMI umożliwiające podłączenie lokalnego telewizora lub monitora.
Zawartość urządzenia źródłowego może być wyświetlana na telewizorze lub monitorze znajdującym się w pobliżu nadajnika.
Kaskadowanie przez port HDMI OUT w pętli lokalnej
Kaskadowanie przez port HDMI OUT w pętli lokalnej.

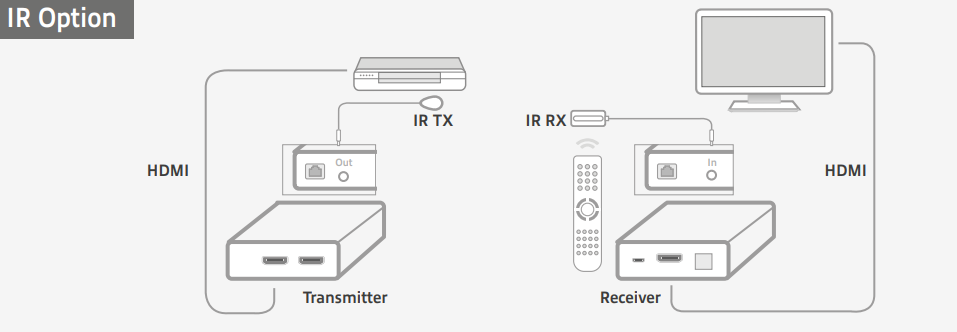

Sterowanie w podczerwieni za pomocą dołączonego nadajnika i odbiornika IR
AC7801 jest wyposażony w nadajnik i odbiornik podczerwieni do zdalnego sterowania urządzeniem źródłowym (na przykład odtwarzaczem multimedialnym).
Podłącz dołączony kabel IR (podczerwieni) „TX” do wyjścia „IR OUT” nadajnika i zamontuj diodę LED IR obok oka IR urządzenia źródłowego obsługującego funkcję zdalnego sterowania.
Podłącz dołączony kabel IR (podczerwieni) „RX” do „IR IN” odbiornika i zamontuj diodę LED IR w dogodnym miejscu, aby sterować zdalnym urządzeniem z miejsca, w którym znajduje się odbiornik.
