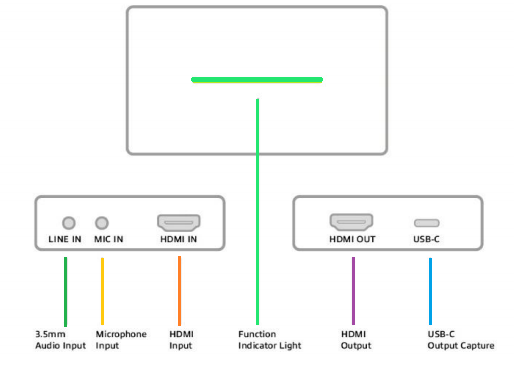

Połączenia urządzeń
1. Podłącz zewnętrzny sygnał audio do wejścia LINE IN.
2. Podłącz zewnętrzny mikrofon do wejścia MIC IN.
3. Podłącz komputer lub laptop do portu USB-C.
4. Podłącz zewnętrzny monitor HDMI do gniazda HDMI OUT, aby monitorować
sygnał loop-out urządzenia podłączonego do gniazda HDMI IN.
5. Podłącz urządzenie HDMI do wejścia HDMI IN (AC7600), maksymalna obsługiwana rozdzielczość
to 4K @ 60Hz.

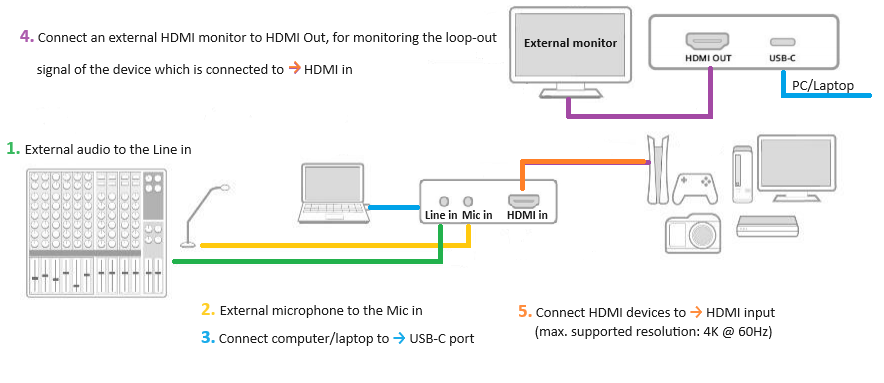

Schemat połączeń
