Instalowanie sterowników
Uwaga! Przed podłączeniem urządzenia AC7150 do laptopa lub komputera stacjonarnego należy najpierw zainstalować sterowniki DisplayLink® dla systemu operacyjnego Windows, macOS lub Linux.
Pod poniższym linkiem znajdziesz najnowszą wersję sterownika DisplayLink® dla systemów Windows i MacOS.
Po pomyślnym zakończeniu instalacji sterowników uruchom ponownie laptopa/komputer PC.

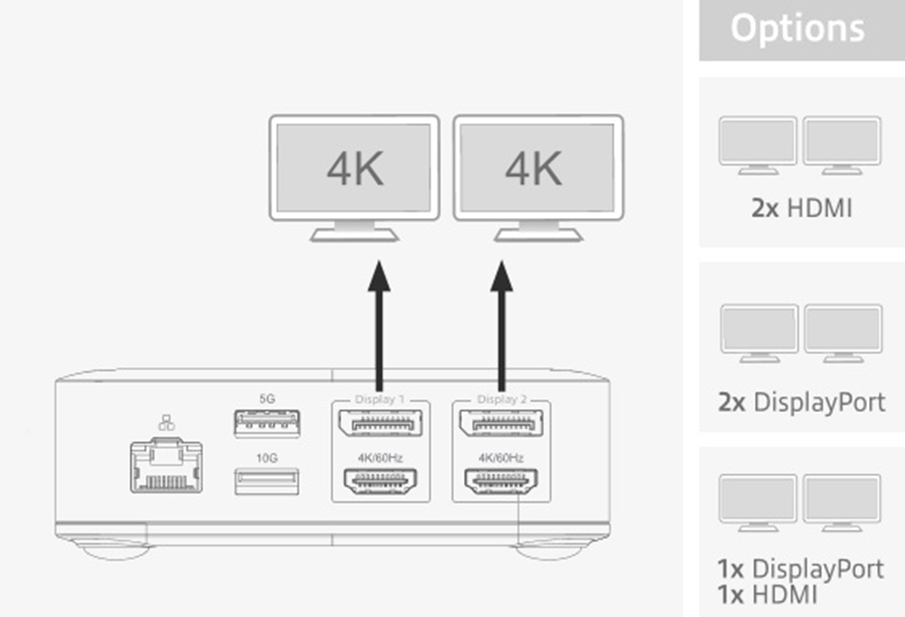

Podłączanie monitorów
Podłącz maksymalnie 2 monitory HDMI lub DisplayPort.
Zobacz ilustrację poniżej.
Więcej informacji na temat maksymalnej obsługiwanej rozdzielczości i częstotliwości odświeżania można znaleźć pod poniższym linkiem.
Maks-obsługiwane-rozdzielczości-częstotliwość-odświeżania-interfejs-HDMI
Ładowanie laptopa i włączanie AC7150
AC7150 będzie zasilany przez dołączony kabel USB-C lub dołączony adapter USB-A.
Stacja dokująca posiada port przelotowy Power Delivery, który obsługuje maksymalnie 85 W Power Delivery (PD).

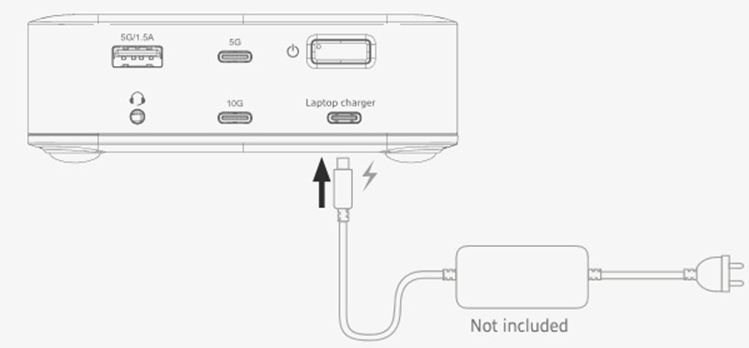

Podłącz ładowarkę USB-C laptopa (maks. 100 W) do portu przelotowego PD, aby naładować laptopa za pośrednictwem stacji dokującej. Będzie to wymagało około 5 W mocy z zasilacza.
W niektórych przypadkach laptop nie może być ładowany przez stację dokującą, mimo że podłączony został zasilacz o mocy 45 W, który jest w pełni wymagany przez laptopa.
W niektórych przypadkach potrzebny jest zasilacz, który jest w stanie zapewnić dodatkowe 5 W mocy, aby móc naładować laptopa.
Dlatego podłączenie ładowarki USB-C o mocy 65 W rozwiązałoby ten problem, ponieważ dostarczana jest wystarczająca moc.
Nie zaszkodzi to w żaden sposób laptopowi. W końcu można podłączyć ładowarkę USB-C o mocy maks. 100W.
Ograniczenia w przypadku podłączenia stacji dokującej za pomocą portu USB-A zamiast portu USB-C
AC7150 może być również używany z portem USB-A, korzystając z dostarczonego adaptera USB-C (F) do USB-A (M).
Nadal można podłączyć 2 monitory do stacji dokującej i korzystać z większości pozostałych funkcji, z wyjątkiem ładowania laptopa.
W przeciwieństwie do połączenia USB-C, USB-A ma niższą szybkość przesyłania danych.
Uwaga! Podczas korzystania ze stacji dokującej z połączeniem USB-A z laptopem, funkcja Power Delivery passthrough (PD) jest wyłączona.
W takim przypadku laptop będzie wymagał podłączenia własnego zasilacza.
Wyłączanie/włączanie stacji dokującej AC7150

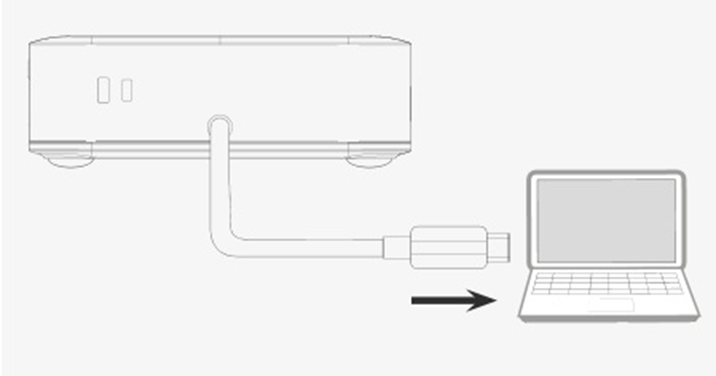

AC7150 zostanie włączony automatycznie, gdy tylko zostanie podłączony do urządzenia źródłowego. Zarówno przez port USB-C, jak i USB-A.
Po odłączeniu stacji dokującej od urządzenia źródłowego, AC7150 zostanie wyłączony.

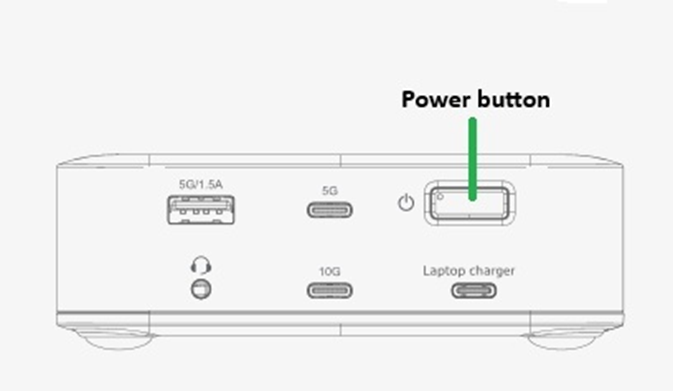

W razie potrzeby można wyłączyć AC7150, gdy jest on nadal podłączony za pomocą kabla.
Naciśnij raz przycisk zasilania, aby wyłączyć urządzenie, i raz, aby ponownie je włączyć.
Włączenie uprawnienia „Nagrywanie ekranu” w systemie MacOS
Aby zewnętrzne podłączone monitory działały w systemie MacOS, opcja „Nagrywanie ekranu” musi być włączona w systemie operacyjnym MacOS.
Kliknij poniższy link, aby dowiedzieć się, jak włączyć uprawnienie „Nagrywanie ekranu” w systemie MacOS.
AC7150-macOS-prosi-o-pozwolenie-na-nagrywanie-ekranu
Powiadomienie „DisplayLink Manager” chce nagrać ekran tego komputera” dotyczy systemu MacOS w wersji 10.15 lub nowszej.

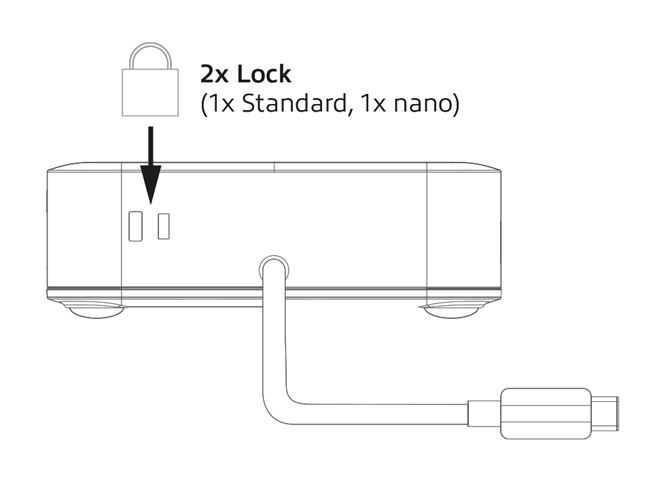

Opcja K-Lock (blokada Kensington)
Dla AC7150 dostępna jest opcjonalna blokada K-Lock (blokada Kensington), aby zabezpieczyć stację dokującą na nieruchomym obiekcie, takim jak biurko/stół.
Aby skorzystać z tej opcji, potrzebna jest blokada linki zabezpieczającej K-Slot. Kabel zabezpieczający nie jest dołączony do stacji dokującej AC7150!
