Tryb adaptacyjny

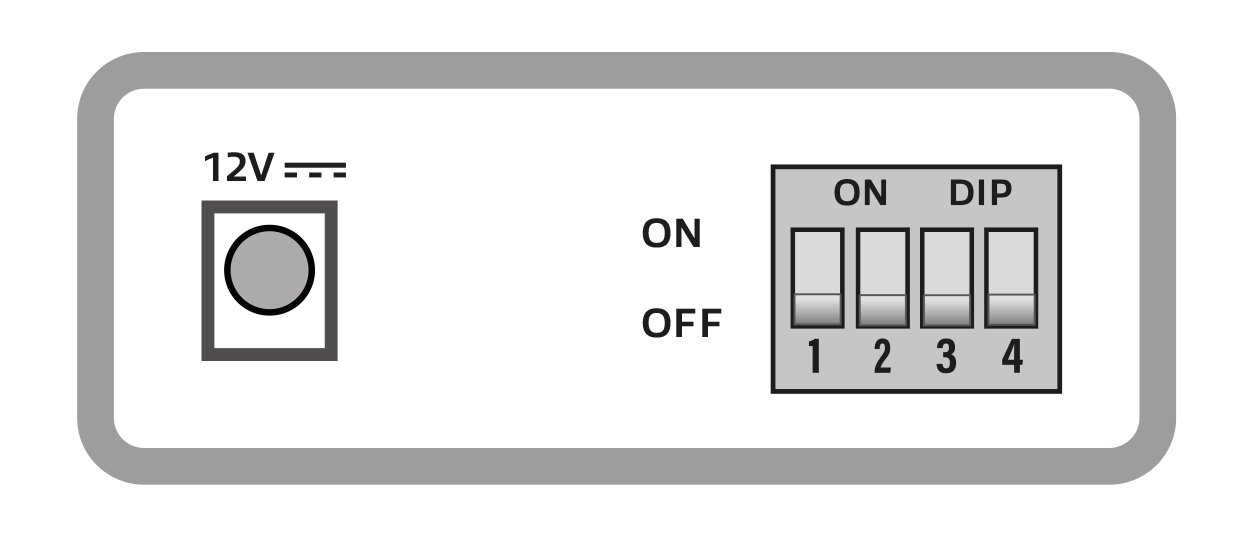

Konwerter AC4455 jest domyślnie ustawiony ze wszystkimi przełącznikami DIP w pozycji OFF. W tym trybie media konwerter jest ustawiony na „tryb adaptacyjny”. W tym trybie można używać tylko transceiverów SFP+ 10 Gb/s. Port Ethernet w media konwerterze działa w trybie automatycznej negocjacji i będzie działać w środowiskach sieciowych 100/1000 Mb/s i 10 Gb/s.

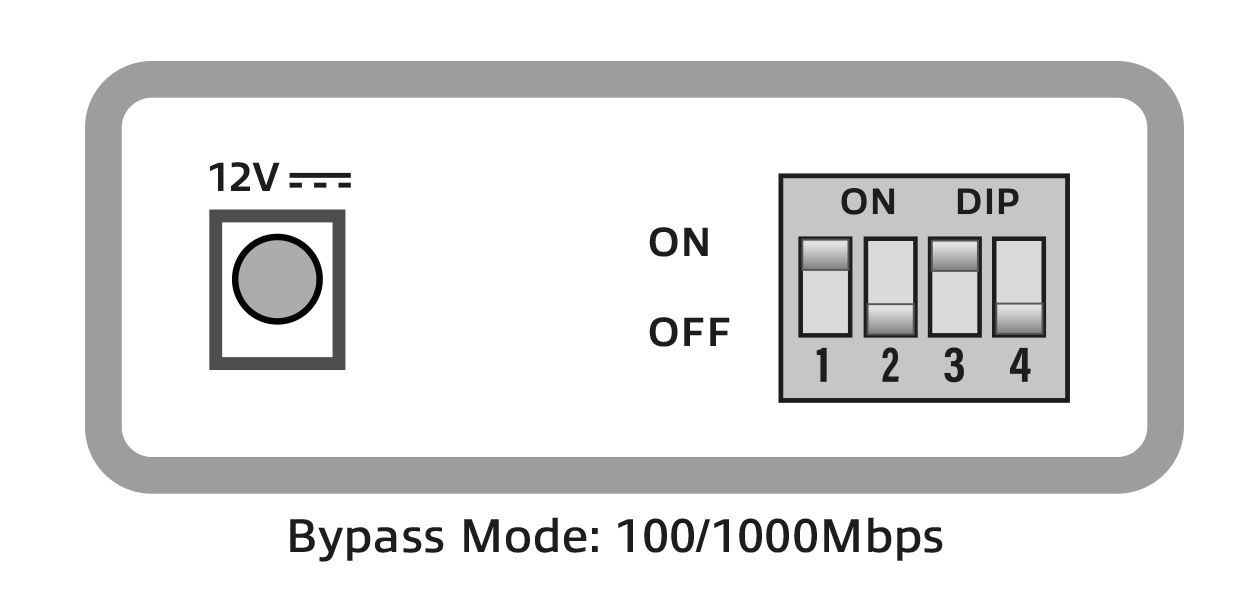

Tryb obejścia
Można użyć innych niekodowanych transceiverów SFP. AC4455 obsługuje transceivery SFP 1,25 Gb/s / 2,5 Gb/s / 5 Gb/s i 10 Gb/s. Jeśli nie jest używany transceiver 10Gbps SFP+, AC4455 musi być ustawiony w trybie „Bypass Mode” (przełącznik DIP 1 i 3 ON).
Uwaga: Szybkość portu światłowodowego i szybkość portu Ethernet muszą być zgodne. Jeśli używany jest SFP 1,25 G, port Ethernet musi mieć szybkość 1,25 G lub 1 G. Podczas korzystania z komputera może być konieczne ręczne ustawienie portu Ethernet na stałą prędkość i nieużywanie automatycznej negocjacji.
Tryb LFP
Tryb testowy LFP (Link Fault Pass-through) jest ważną funkcją w sieciach światłowodowych, która umożliwia skuteczne rozwiązywanie problemów i konserwację. Po włączeniu, tryb testowy LFP pomaga szybko zidentyfikować lokalizację usterek lub problemów w łączu światłowodowym.
W tym trybie sprzęt światłowodowy stale monitoruje łącze pod kątem wszelkich zakłóceń lub nieprawidłowości. W przypadku wystąpienia usterki, takiej jak przerwa lub utrata sygnału światłowodowego, tryb testowy LFP automatycznie przekazuje informacje o usterce do odpowiedniego urządzenia sieciowego.

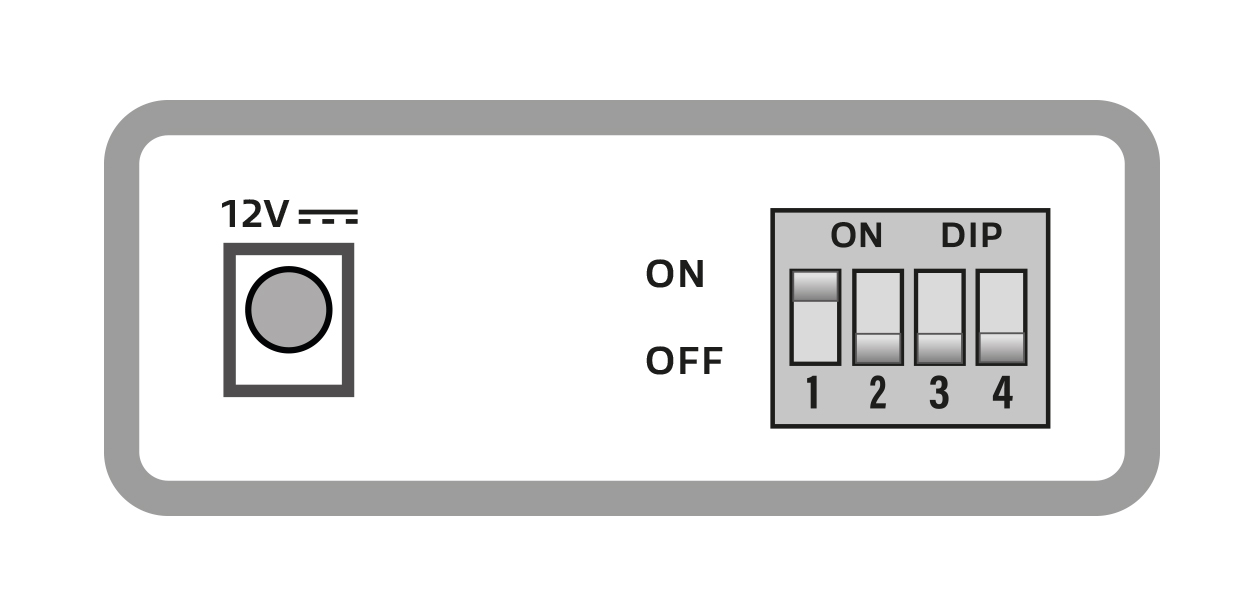

Aby aktywować tryb LFP na AC4455, przełącznik DIP 1 musi być ustawiony w pozycji ON.
LFP może być używany tylko w „trybie adaptacyjnym”.

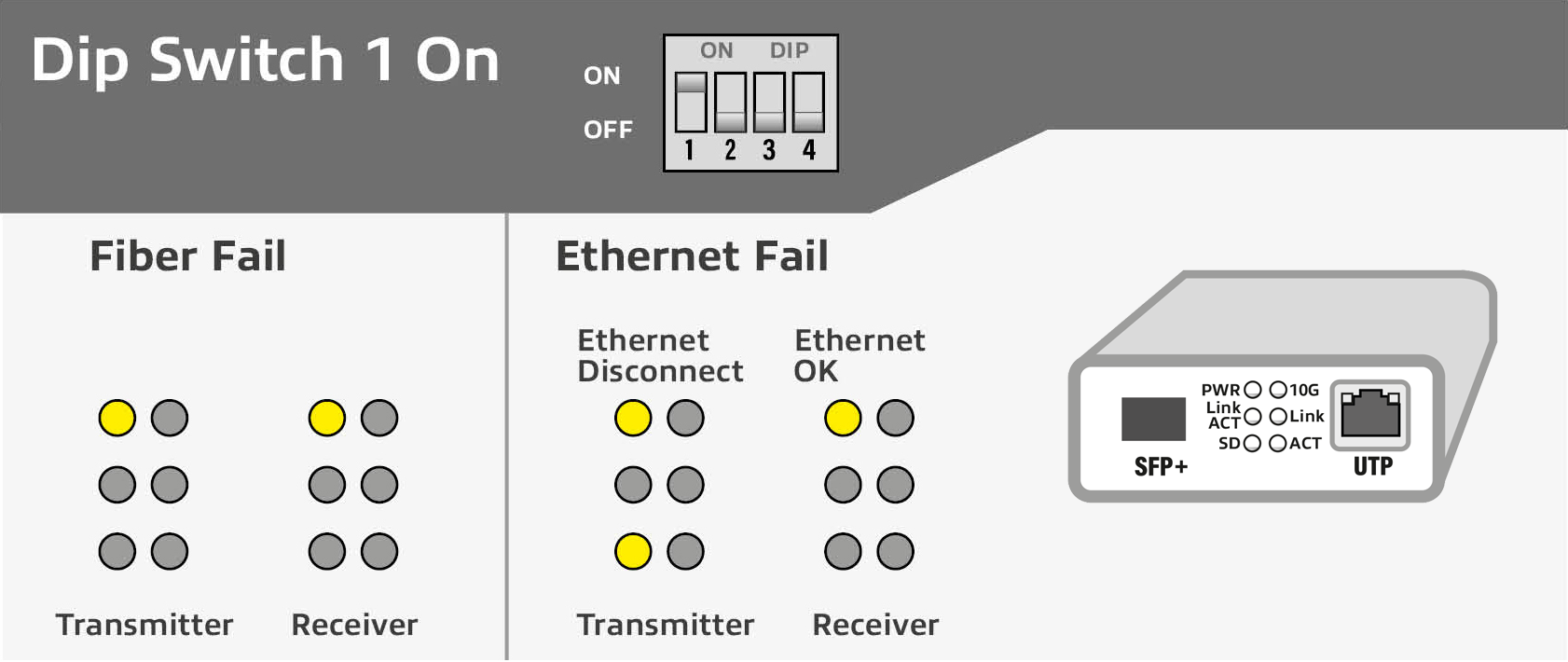

Objaśnienie wskaźnika LED w trybie LFP
Wskaźnik LED 10G
Dioda 10G będzie świecić tylko wtedy, gdy port UTP jest podłączony do sieci 10G. Gdy port UTP jest podłączony do sieci, która nie obsługuje 10G, dioda LED pozostanie wyłączona.
