4K HDMI 2.0-forlenger satt over CAT6 UTP med IR-støtte
AC7811 HDMI 2.0-forlengersettet lar deg utvide et HDMI-signal via CAT6 UTP over en avstand på opptil 60 meter med en maksimal oppløsning på 4K@60Hz.
Eller med en oppløsning på 4K@30Hz / 1080p@60Hz, over en avstand på opptil 70m.

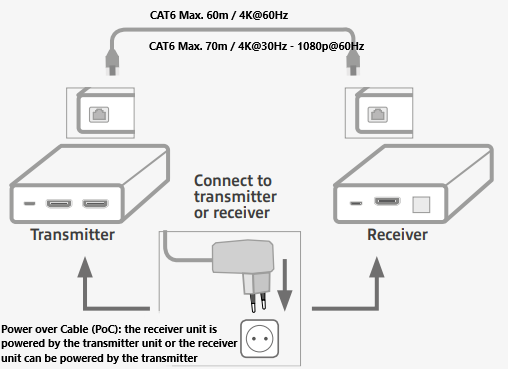

Støtte for Power over Cable (PoC) via CAT6-kabel
HDMI-forlengersettet støtter toveis Power over Cable (PoC) via CAT6 UTP.
Noe som betyr at mottakerenheten får strøm fra senderenheten eller at mottakerenheten kan drive senderen, derfor kreves det kun én strømforsyningsenhet (PSU).

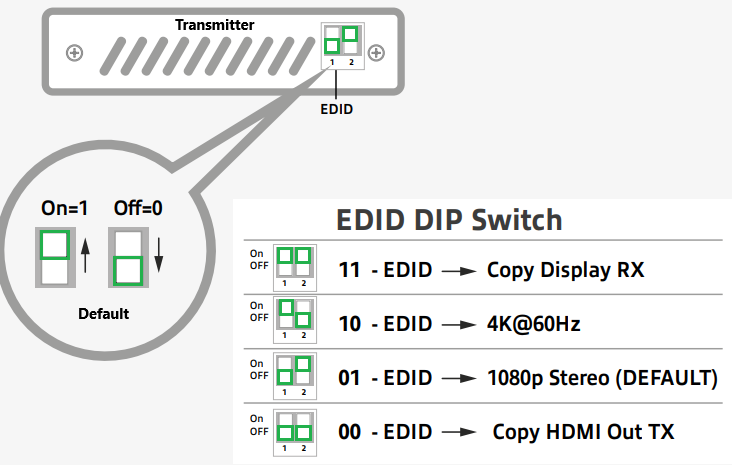

EDID kopifunksjon
EDID-kopifunksjonen, også kjent som Extended Display Identification, sikrer oppløsningskommunikasjonen mellom kilden og utenhetene.
Uten EDID kan kilde- og visningskapasiteten variere helt og føre til ingen bildegjennomstrømning i det hele tatt.Med EDID vil skjermkapasiteten kommuniseres til kildeenhetene for best mulig kvalitet.
RX = Receiver
TX = Transmitter
11 → Kopier skjerminformasjon fra den tilkoblede skjermen til mottakeren (RX) tilbake til skjermen til senderen
10 → 4K@60Hz oppløsning, på alle tilkoblede skjermer
01 → 1080p@60Hz oppløsning, på tvers av alle tilkoblede skjermer
00 → Kopier skjerminformasjon fra den tilkoblede skjermen til senderen (TX) mot skjermen til mottakeren
Det er obligatorisk å ha en skjerm koblet til senderen for å kopiere EDID (Copy HDMI Out TX) fra denne tilkoblede skjermen til den tilkoblede skjermen på mottakeren.
Over et eksempelbilde for de forskjellige EDID-innstillingene og hvordan EDID-en kommuniserer med de tilkoblede enhetene.
For eksempel, når en 4K-kompatibel skjerm/TV er koblet til senderen og EDID-en blir kopiert og sendt til mottakeren, hvor en maks. 1080p-kompatibel skjerm er tilkoblet, det vil ikke være mulig å vise denne skjermen. På det tidspunktet må du bytte EDID til alternativet "Copy Display RX" for å hente oppløsningsinformasjon fra skjermen koblet til mottakeren.
Koble til en lokal sløyfeskjerm
Senderenheten har en ekstra HDMI-utgang for tilkobling av en lokal TV eller skjerm.
Innholdet til kildeenheten kan vises på en TV eller monitor i nærheten av senderenheten.
Kaskadekobling via HDMI OUT-port for lokal sløyfe
Bruk den lokale sløyfe HDMI-porten (sender) for kaskade til andre HDMI-forlengere.
Infrarød styring via medfølgende IR-sender og mottaker
En infrarød sender og mottaker er inkludert for å kontrollere kildeenheten med standardfjernkontrollen.

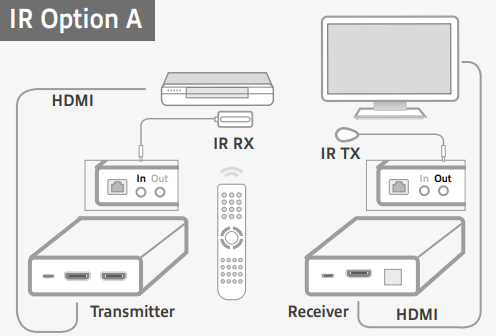

Alternativ A: Kildeenhet som skal fjernstyres fra mottakerenheten.

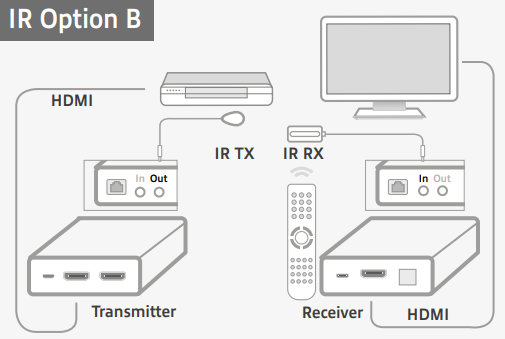

Alternativ B: Kildeenhet som skal fjernstyres fra senderenheten.
