Estensore 4K HDMI 1.4 su CAT6 UTP con supporto IR

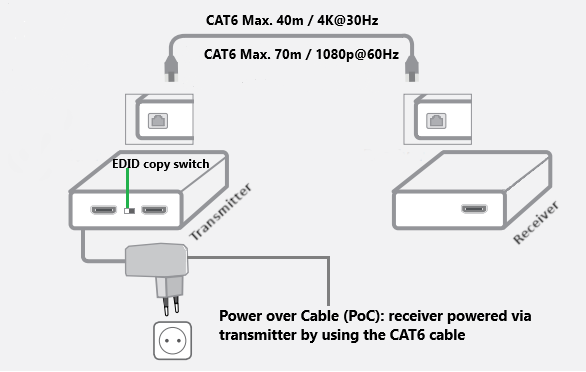

AC7801 HDMI 1.4-forlengersettet lar deg utvide et HDMI-signal via en CAT6 UTP-kabel, over en avstand på opptil 40m med en maksimal oppløsning på 4K@30Hz.
Eller med en oppløsning på 1080p@60Hz, over en avstand på opptil 70m.
Power over Cable (PoC)-støtte via CAT6-kabel
HDMI-forlengersettet støtter Power over Cable (PoC) via CAT6 UTP.
Kun senderen trenger strøm. Mottakerenheten mottar strøm fra transceiveren via den tilkoblede UTP-kabelen.
EDID kopifunksjon
EDID-kopifunksjonen, også kjent som utvidet skjermidentifikasjon, sikrer oppløsningskommunikasjonen mellom kilde- og utdataenhetene.
Uten EDID kan kilde- og visningskapasiteten variere helt og føre til ingen bildegjennomstrømning i det hele tatt.Med EDID vil skjermkapasiteten kommuniseres til kildeenheten for best mulig kvalitet.

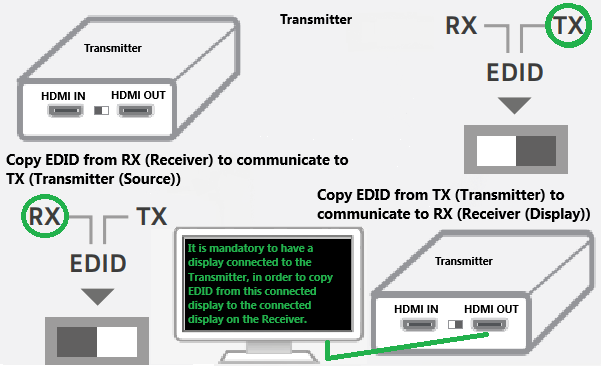

Det er obligatorisk å ha et display koblet til Senderen, for å kopiere EDID fra denne
koblet til skjermen til den tilkoblede skjermen på mottakeren.

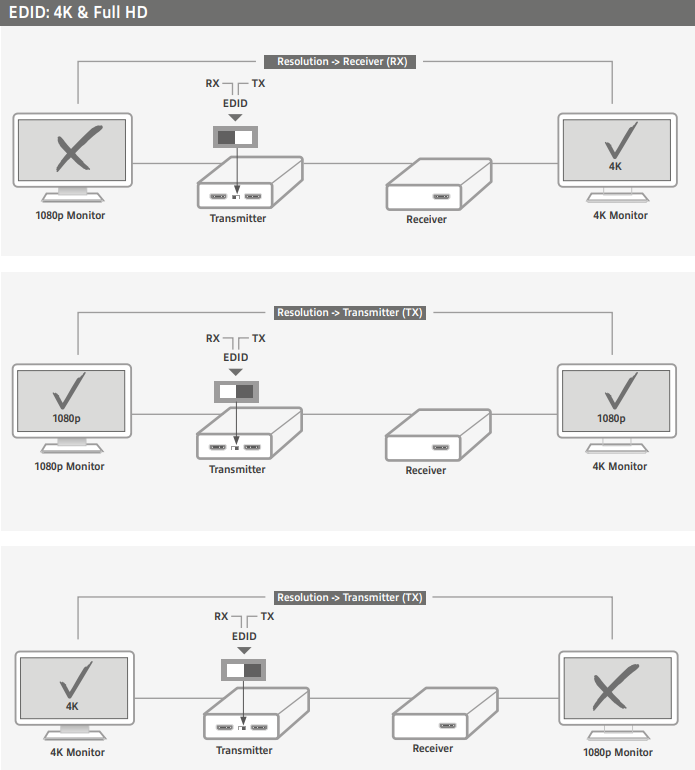

Under et eksempelbilde om hvordan EDID kommuniserer med de tilkoblede enhetene.
For eksempel, når en 4K-kompatibel skjerm/TV er koblet til senderen og EDID-en kopieres og sendes til mottakeren, hvor en maks. 1080p-kompatibel skjerm er tilkoblet,
det vil ikke være mulig å vise denne skjermen.
På det tidspunktet må du bytte EDID til RX-alternativet for å hente oppløsningsinformasjon fra skjermen koblet til mottakeren.
Koble til en lokal sløyfeskjerm
Senderenheten har en ekstra HDMI-utgang for tilkobling av en lokal TV eller skjerm.
Innholdet til kildeenheten kan vises på en TV eller monitor i nærheten av senderenheten.
Kaskadekobling via HDMI OUT-port for lokal sløyfe
Bruk den lokale sløyfe-HDMI-porten (sender) for kaskade til andre HDMI-forlengere.

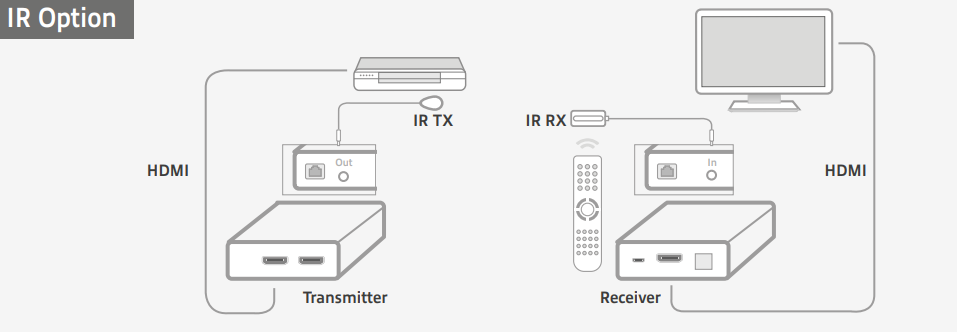

Infrarød styring via medfølgende IR-sender og mottaker
AC7801 kommer med en infrarød sender og mottaker for fjernkontroll av kildeenheten (for eksempel en mediespiller).
Koble den medfølgende IR (infrarøde) "TX"-kabelen til "IR OUT" på senderen, og monter IR-LED-en ved siden av IR-øyet til den eksterne kildeenheten.
Koble den medfølgende IR (infrarøde) "RX"-kabelen til "IR IN" på mottakeren, og monter IR-LED-en på et praktisk sted, for å kontrollere den eksterne enheten fra et sted hvor mottakeren er plassert på .
