AC7046 Aansluitingen

Voorkant
 1x USB-C female notebook verbinding (verbind deze poort met de USB-C poort
van je notebook.
 1x USB-C 3.2 gen1 female poort (5Gbps)
 1x USB-A 3.2 gen1 female poort (5Gbps)
 1x 3.5mm jack headset female poort (Koptelefoon + microfoon)
 1x SD/micro SD Kaart lezer

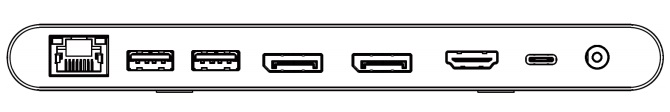

Achterkant
 1x DC power supply (sluit hier de meegeleverde power adapter op aan)
 1x USB-C female PD Pass-through poort (verbind hierop je USB-C lader om je
notebook op te laden via USB-C)
 1x HDMI 2.0 female poort (verbind hiermee je HDMI monitor(en))
 2x DisplayPort female poort (verbind hiermee je DP monitor(en))
 2x USB-A 3.2 gen1 female port
 1x Gigabit LAN RJ45 female poort


Aansluiten AC7046

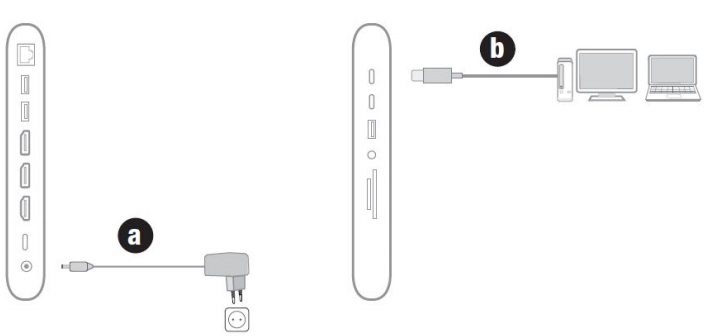

a. Sluit de stekker van de stroomadapter aan op de stroomaansluiting van het
docking station en steek de stroomadapter voeding in het stopcontact.


b. Sluit de meegeleverde USB-C-kabel aan op de USB-C hostconnector op het
docking station en het andere uiteinde op de USB-C connector van uw computer.

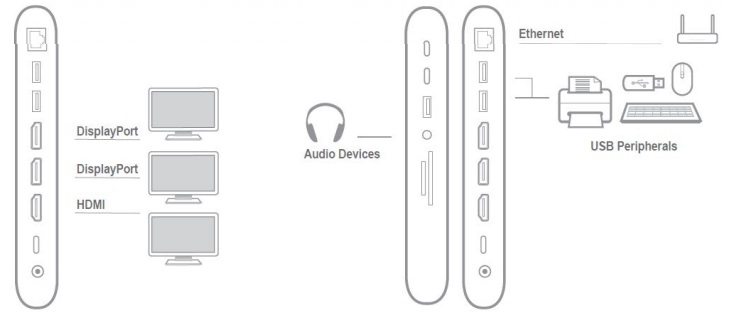

c. Sluit het docking station aan op uw HDMI- en DP-beeldscherm (en)


d. Sluit het docking station aan op: • USB-randapparatuur • Audio-apparaten •
Gigabit Ethernet
