AC7045 Monitor opstelling/installatie

Uw USB-C-apparaat moet DP-Alternate-modus of Thunderbolt™ 3 op de USB-Cpoort ondersteunen om uw video-uitvoer naar 1 of meerdere beeldschermen te
kunnen weergeven. Controleer de technische specificaties van uw USB-C-apparaat of
deze het DP-Alternate-modus of Thunderbolt™ 3 protocol ondersteunt. Als het
apparaat de DP-Alternate-modus of Thunderbolt™ 3 protocol niet ondersteunt, kan de
AC7045 geen video op uw beeldscherm (en) weergeven.

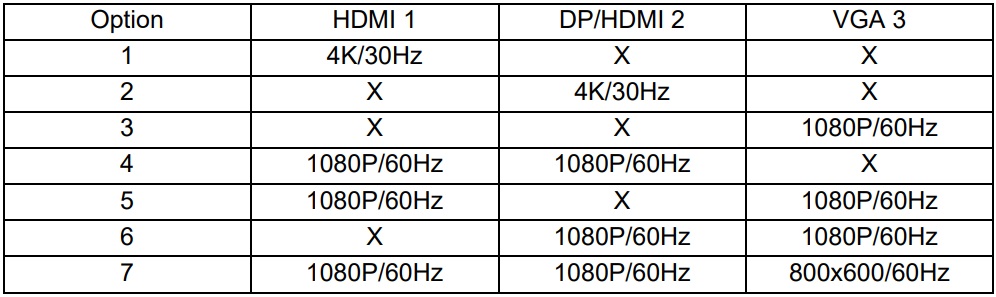

Enkele Monitor
Voor de opstelling met één monitor ondersteunt het AC7045-dockingstation een max.
resolutie van 4K @ 30Hz via HDMI of DisplayPort (DP) of bij gebruik van VGA een
max. resolutie van 1080p @ 60Hz.


Twee Monitoren (SST/MST)
Voor de opstelling met twee monitoren ondersteunt het AC7045-dockingstation een
max. resolutie van 4K @ 30Hz op HDMI of DisplayPort (DP), of bij gebruik van VGA
een max. resolutie van 1080p @ 60Hz.


Drie Monitoren (SST/MST)
Voor de opstelling met drie monitoren ondersteunt het AC7045-dockingstation een
max. resolutie van 1080p @ 60Hz op HDMI of DisplayPort (DP) en VGA.


SST (Single Stream Transport)
Met SST (Single Stream Transport) tonen de verbonden schermen alleen een kloon
(kopie) van uw hoofdscherm op de aangesloten schermen.


MST (Multi Stream Transport)
MST maakt deel uit van de DisplayPort 1.2-standaard, waarmee monitoren en
computers "daisy-chaining" kunnen ondersteunen. Meestal herkent u serieschakeling
wanneer de monitor zowel een DisplayPort-ingang als -uitgang heeft. U kunt de eerste
monitor op de computer aansluiten en de tweede monitor op de eerste monitor. Als
zowel de monitor als de computer MST-serieschakeling ondersteunen, werken de
twee schermen als afzonderlijke schermen. Precies alsof ze rechtstreeks op de
computer zijn aangesloten.


Als uw notebook DP alt-modus ondersteunt (alternatieve DisplayPort-modus),
ondersteunt deze ook MST. In dit geval werkt de AC7045 als een USB-C naar MSTadapter. U kunt de meerdere video-uitgangen gebruiken. De aangesloten schermen
worden herkend als afzonderlijke schermen op uw laptop / pc en kunnen worden
gebruikt als een uitgebreid bureaublad.

Windows 10 heeft een sneltoets om te schakelen tussen de verschillende
weergavemodi:
Gebruik: "Windows-toets + P" een overzicht van de weergavemodi wordt
weergegeven op uw scherm.


Let op!!! MacOS ondersteunt MST Daisy Chaining niet. MacOS ondersteunt alleen
serieschakeling met de Thunderbolt ™ 3-standaard. De AC7045 levert dus niet het
gewenste resultaat voor macOS-apparaten. In dit geval tonen de verbonden
schermen alleen een kloon (kopie) van uw hoofdscherm op de verbonden schermen,
ook wel SST (Single Stream Transport) genoemd.
