Veel 4K USB-C touchscreens maken gebruik van de 4-Lane DP mode in plaats van de 2-Lane DP mode, voor een USB-C kabel van koper is dit geen probleem maar voor een AOC kabel is het wel een probleem omdat er in de kabel een omzetting plaatsvindt van een elektrisch signaal naar een lichtsignaal en dit moet aan de andere kant weer omgezet worden.

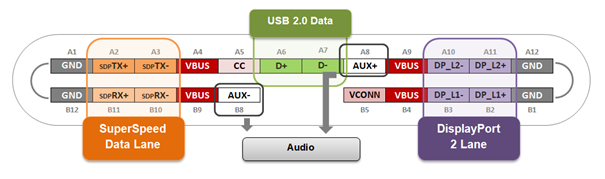

Hieronder ziet u een afbeelding van het pingebruik van een 2-baans USB-C-kabel (AK4310).
In deze kabel worden 4 draden/pinnen gebruikt voor Video (Paars) en 4 draden/pinnen voor Data (Oranje).
Hier heb je dus 1 chip die data (oranje) omzet in een lichtsignaal en aan de andere kant wordt dit weer omgezet in een elektrisch datasignaal. En hetzelfde geldt voor het videosignaal (paars).

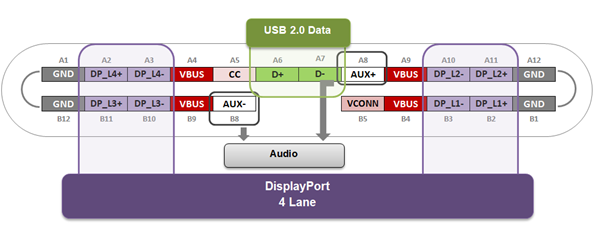

Bij het aansluiten van een monitor met behulp van de 4-Lane DP-techniek worden de 4 draden voor Data gebruikt voor video zoals je in de onderstaande afbeelding kunt zien.
De Chip moet hier dan wel mee om kunnen gaan om te detecteren dat er geen data maar een videosignaal wordt verstuurd, dit kan niet met de chip die in de 2-Lane AOC kabels zit. In de AK4335 zit een extra chip die het gebruik van de kabel bepaalt, heeft deze 4 of 2-lanes nodig voor Video. Wanneer het 4-baans nodig heeft, schakelt het over naar een chip met behulp van alle 8 draden/pinnen voor videosignalering en voor het touchscreen is de USB 2.0-data (groen) voldoende om het touchpanel te laten werken. Als het een scherm met USB-C detecteert en 2-baans voldoende is, gebruikt het slechts 4 pinnen voor video, terwijl de andere 4 pinnen voor gegevensoverdracht tot 10 Gbps blijven.
Bovendien is de AK4310 slechts 10 meter, de AK4335 heeft een lengte van 15 meter (maar met een beperking van slechts 40 W PD in plaats van 60 W)
Dus aangezien de meeste 4K touchpanels 4-lane nodig hebben voor het videosignaal, heb je een AOC-kabel nodig die dit kan: AK4323 (3m, 60W); AK4325 (5m, 60W); AK4327 (7,5 m, 60 W); AK4330 (10 m, 60 W); AK4335 (15 m, 40 W)
