4K HDMI 2.0 extenderset over CAT6 UTP met IR-ondersteuning
Met de AC7811 HDMI 2.0 extenderset kun je een HDMI-signaal verlengen via CAT6 UTP over een afstand tot 60 meter met een maximale resolutie van 4K@60Hz.
Of met een resolutie van 4K@30Hz / 1080p@60Hz, over een afstand tot 70m.

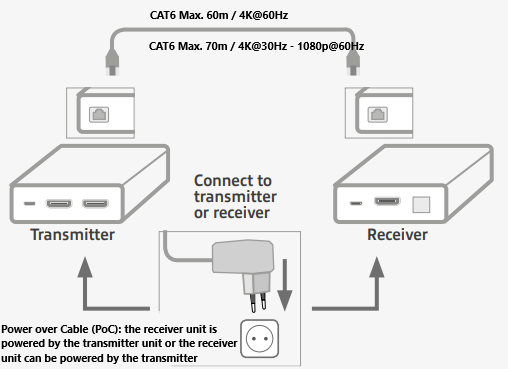

Power over Cable (PoC) ondersteuning via CAT6-kabel
De HDMI extenderset ondersteunt bidirectionele Power over Cable (PoC) via CAT6 UTP.
Dit betekent dat de ontvanger van stroom wordt voorzien door de zender of dat de ontvanger de zender van stroom kan voorzien.

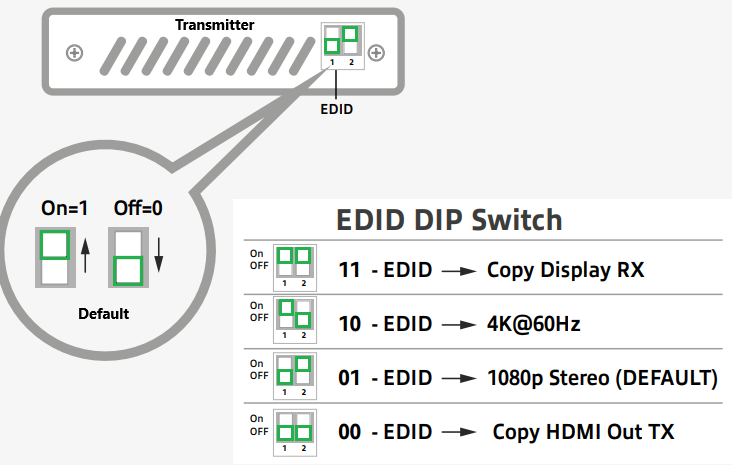

EDID-kopieerfunctie
De EDID-kopieerfunctie, ook bekend als Extended Display Identification, zorgt voor de resolutiecommunicatie tussen de bron- en uitvoerapparaten.
Zonder EDID kunnen de bron- en beeldschermcapaciteit volledig verschillen en kan er helemaal geen beelddoorvoer zijn. Met EDID wordt de displaycapaciteit doorgegeven aan de bronapparaten voor de best mogelijke kwaliteit.
RX = Receiver
TX = Transmitter
11 → Kopieer weergave-informatie van het aangesloten beeldscherm van de ontvanger (RX) terug naar het beeldscherm van de zender
10 → 4K@60Hz resolutie, over alle aangesloten schermen
01 → Resolutie 1080p@60Hz, over alle aangesloten schermen
00 → Kopieer display-informatie van het aangesloten beeldscherm van de zender (TX) naar het beeldscherm van de ontvanger
Er moet een beeldscherm zijn aangesloten op de zender om EDID (Copy HDMI Out TX) te kunnen kopiëren van dit aangesloten beeldscherm naar het aangesloten beeldscherm op de ontvanger.
Hierboven ziet u een voorbeeldafbeelding van de verschillende EDID-instellingen en hoe de EDID communiceert met de aangesloten apparaten.
Wanneer bijvoorbeeld een 4K-monitor/tv is aangesloten op de zender en de EDID wordt gekopieerd en verzonden naar de ontvanger, waarop een max. 1080p geschikte monitor is aangesloten, is er geen weergave mogelijk voor deze monitor. Op dat moment moet u EDID overschakelen naar de optie
“Copy Display RX” om resolutie-informatie op te halen van de monitor die is aangesloten op de ontvanger.
Een local loop display aansluiten
De zendereenheid heeft een extra HDMI-uitgang voor het aansluiten van een lokale tv of monitor.
De inhoud van het bronapparaat kan worden weergegeven op een tv of monitor in de buurt van de zender.
Cascadering via de HDMI OUT-poort van het aansluitnet
Gebruik de HDMI OUT-poort van de local loop (zender) voor cascadering naar andere HDMI extenders.
Infraroodbediening via bijgeleverde IR-zender en -ontvanger
Er zijn een infraroodzender en -ontvanger meegeleverd om het bronapparaat te bedienen met de standaard afstandsbediening.

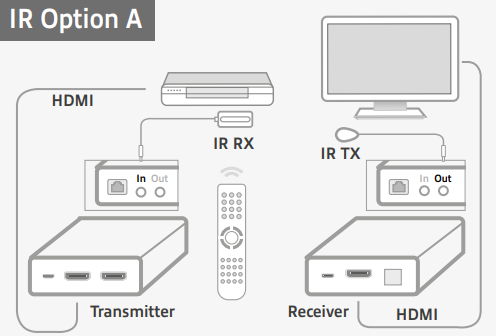

Optie A: bronapparaat wordt op afstand bediend vanaf de ontvangereenheid (RX).

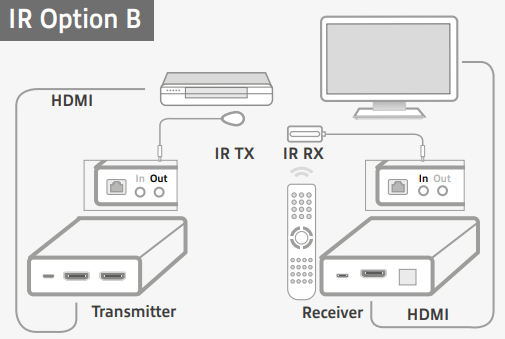

Optie B: bronapparaat wordt op afstand bediend vanaf de zendereenheid (TX).
