4K HDMI 1.4 extender set over CAT6 UTP with IR support
Met de AC7801 HDMI 1.4 extenderset kun je een HDMI-signaal verlengen via een CAT6 UTP-kabel, over een afstand tot 40m met een maximale resolutie van 4K@30Hz.
Of met een resolutie van 1080p@60Hz, over een afstand tot 70m.
Power over Cable (PoC) ondersteuning via CAT6 kabel

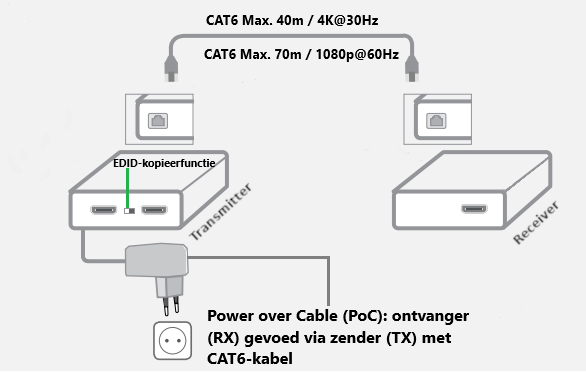

De HDMI extender set ondersteunt Power over Cable (PoC) via CAT6 UTP.
Alleen de zender heeft stroom nodig. De ontvanger ontvangt stroom van de zendontvanger via de aangesloten UTP-kabel.
EDID-kopieerfunctie
De EDID-kopieerfunctie, ook bekend als Extended Display Identification, zorgt voor de resolutiecommunicatie tussen de bron- en uitvoerapparaten.
Zonder EDID kunnen de bron- en beeldschermcapaciteit volledig verschillen en kan er helemaal geen beelddoorvoer mogelijk zijn. Met EDID wordt de displaycapaciteit doorgegeven aan het bronapparaat voor de best mogelijke kwaliteit.
Het is noodzakelijk om een beeldscherm op de zender aan te sluiten om EDID van dit aangesloten beeldscherm naar het aangesloten beeldscherm op de ontvanger te kopiëren.

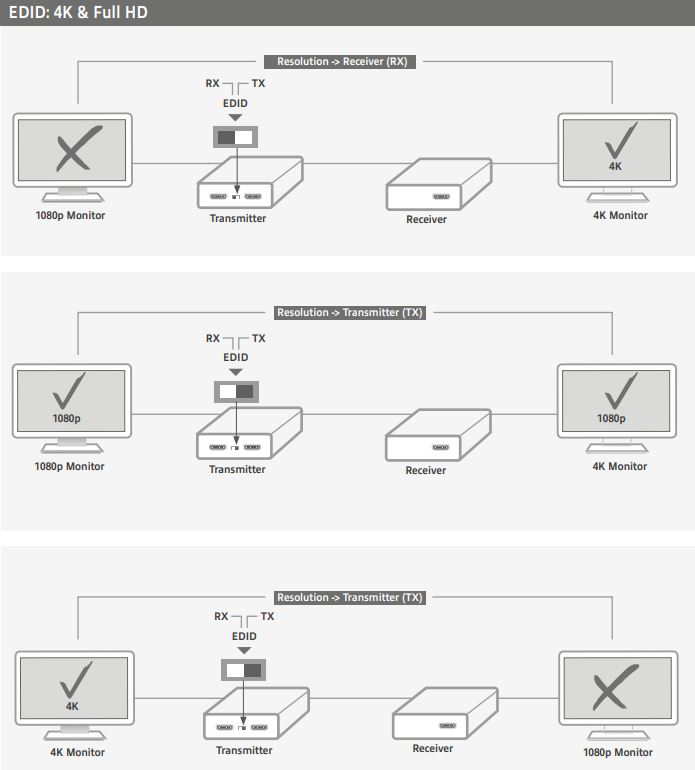

Hieronder ziet u een voorbeeldafbeelding van hoe de EDID communiceert met de aangesloten apparaten.
Bijvoorbeeld, wanneer een 4K-monitor/tv is aangesloten op de zender en de EDID wordt gekopieerd en verzonden naar de ontvanger, waarop een max. 1080p monitor is aangesloten, is er geen weergave mogelijk voor deze monitor.

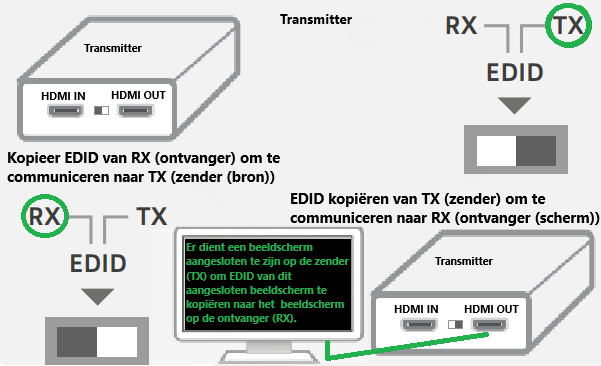

Op dat moment dient u EDID over te schakelen naar de RX-optie om resolutie-informatie op te halen van de monitor die op de ontvanger is aangesloten.
Verbind een local loop display
De zendereenheid heeft een extra HDMI-uitgang voor het aansluiten van een lokale tv of monitor.
De inhoud van het bronapparaat kan worden weergegeven op een tv of monitor in de buurt van de zender.
Cascadering via local loop HDMI OUT poort
Gebruik de local loop HDMI poort (zender) voor cascadering naar andere HDMI extenders.
Infraroodbediening via meegeleverde IR-zender en -ontvanger
De AC7801 wordt geleverd met een infraroodzender en -ontvanger voor afstandsbediening van het bronapparaat (bijvoorbeeld een mediaspeler).

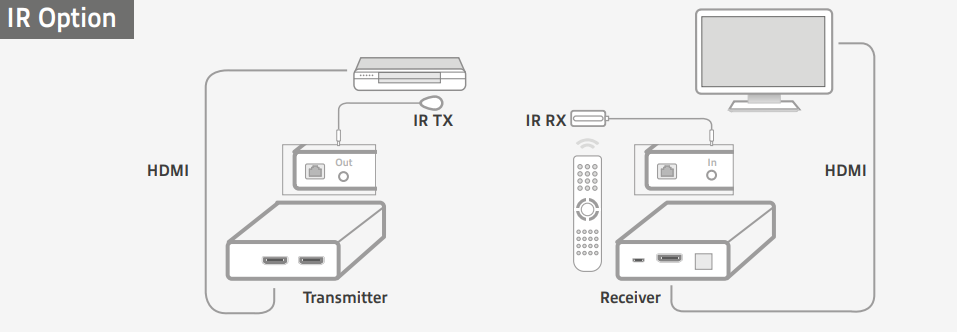

Sluit de meegeleverde IR-kabel (infrarood) “TX” aan op de “IR OUT” van de zender en bevestig de IR-LED naast het IR-oog van het bronapparaat welke werkt met een afstandsbediening.
Sluit de meegeleverde IR (Infra-Rood) “RX”-kabel aan op de “IR IN” van de ontvanger en bevestig de IR-LED op een handige plaats, zodat je het apparaat op afstand kunt bedienen vanaf een locatie waar de ontvanger zich bevindt.
