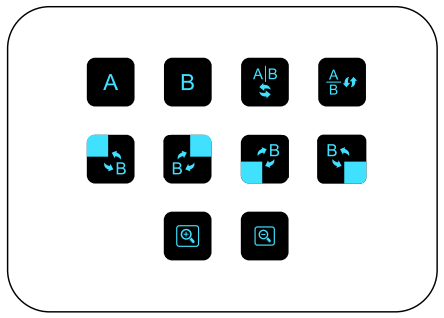

Knoppenomschrijving
- Wanneer de
of
toets wordt ingedrukt, dan schakelt de AC7610 de uitgang voor loop-out en vastleggen naar de HDMI IN (A) of HDMI IN (B) ingang.
- Wanneer de
toets wordt ingedrukt, worden HDMI IN (A) en HDMI IN (B) naast elkaar weergegeven op de loop-out en capture uitgang. Wanneer de toets nogmaals wordt ingedrukt, worden HDMI in (A) en HDMI in (B) omgeschakeld.
- Wanneer de
toets wordt ingedrukt, dan worden HDMI IN (A) en HDMI IN (B) samen weergegeven, verdeeld in gelijke boven- en onderverhoudingen op de loop-out en capture uitgang. Wanneer de toets opnieuw wordt ingedrukt, wisselen HDMI IN (A) en HDMI IN (B) van positie.
- Deze vier
knoppen, zijn alle beeld-in-beeld weergavegebied locatie, en kan opnieuw worden ingedrukt onder de huidige toets, A/B-scherm om de uitwisseling te voltooien.
