Stuurprogramma's installeren
Let op! Installeer eerst de DisplayLink®-stuurprogramma’s voor uw Windows-, macOS- of Linux-besturingssysteem, voordat u de AC7150 op uw laptop of pc aansluit.
Via de onderstaande link vindt u de meest recente versie van het DisplayLink® stuurprogramma voor Windows en MacOS.
Wanneer de installatie van de stuurprogramma's met succes is voltooid, start je je laptop/pc opnieuw op.
Beeldschermen aansluiten

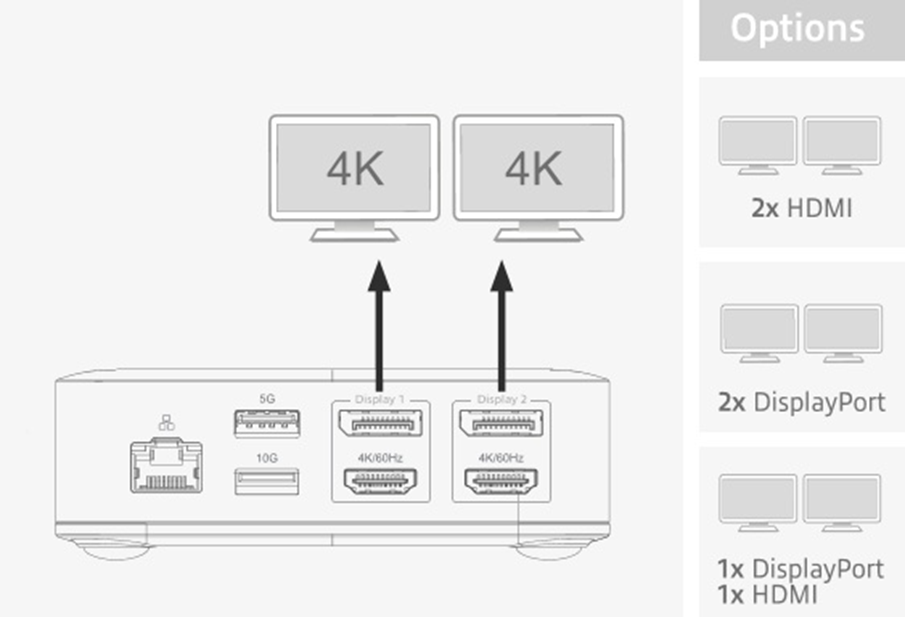

Sluit maximaal 2 HDMI of DisplayPort monitoren aan.
Zie afbeelding hieronder.
Raadpleeg de onderstaande link voor meer informatie over de maximaal ondersteunde resolutie en vernieuwingsfrequentie.
Max-ondersteunde-resoluties-vernieuwingsfrequentie-HDMI-interface
Uw laptop opladen en de AC7150 inschakelen
De AC7150 wordt ingeschakeld via de aangesloten USB-C kabel of de meegeleverde USB-A adapter.
Het Docking Station heeft een Power Delivery doorvoerpoort die maximaal 85W Power Delivery (PD) ondersteunt.

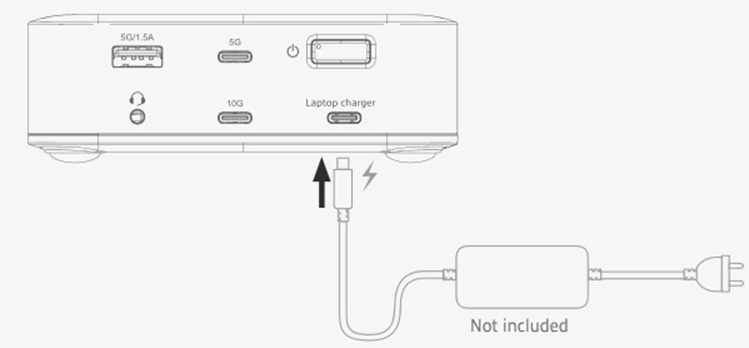

Sluit de USB-C oplader van je laptop (max. 100 W) aan op de PD doorvoerpoort om je laptop op te laden via het Docking Station. Hiervoor is ongeveer 5 W stroom nodig van je voeding.
In sommige gevallen kan je laptop niet worden opgeladen via het docking station, hoewel je bijvoorbeeld een PSU van 45W hebt aangesloten, die perfect is voor je laptop.
In sommige gevallen heb je een PSU nodig die 5W extra vermogen kan leveren om je laptop op te laden.
Het aansluiten van een USB-C lader van 65W lost dit probleem op, omdat er voldoende stroom wordt geleverd.
Dit is op geen enkele manier schadelijk voor je laptop. Je kunt immers een USB-C lader aansluiten tot max. 100W.
Beperkingen als het Docking Station wordt aangesloten via een USB-A poort in plaats van een USB-C poort
De AC7150 kan ook gebruikt worden met een USB-A poort, door gebruik te maken van de meegeleverde USB-C (F) naar USB-A adapter (M).
Het is nog steeds mogelijk om 2 monitoren op het dockingstation aan te sluiten en de meeste andere functies te gebruiken, behalve het opladen van je laptop.
In tegenstelling tot een USB-C aansluiting, heeft USB-A een lagere gegevensoverdrachtsnelheid.
Let op! Als je het Docking Station gebruikt met een USB-A-aansluiting op de laptop, wordt de Power Delivery passthrough (PD) functie uitgeschakeld.
In dat geval moet de laptop op zijn eigen voeding worden aangesloten.
Het AC7150 Docking Station AAN/UIT zetten

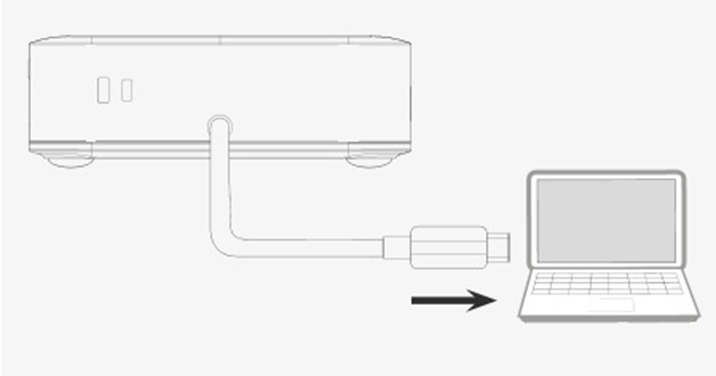

De AC7150 wordt automatisch ingeschakeld zodra deze wordt aangesloten op een bronapparaat. Hetzij via de USB-C of USB-A poort.
Als u het dockingstation loskoppelt van het bronapparaat, wordt de AC7150 uitgeschakeld.
Indien nodig kunt u de AC7150 uitschakelen terwijl deze nog is aangesloten via de kabel.

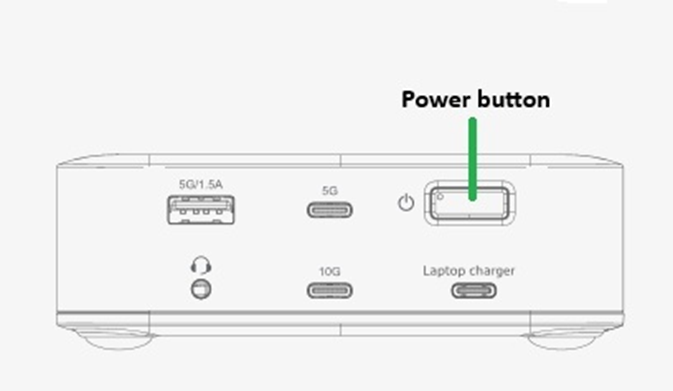

Druk op de Power button om het apparaat uit te schakelen en één keer om het apparaat weer in te schakelen.
Inschakelen van "Screen Recording" toestemming MacOS
Om de extern aangesloten monitors op uw MacOS te laten werken, moet de optie "Schermopname" zijn ingeschakeld op uw MacOS-besturingssysteem.
Volg de onderstaande link om de optie "Schermopname" in te schakelen in MacOS.
AC7150-macOS-vraagt-om-toestemming-voor-Schermopname
De melding "DisplayLink Manager" wil het scherm van deze computer opnemen" is van toepassing op MacOS 10.15 versie of hoger.
K-Lock (Kensington slot) optie

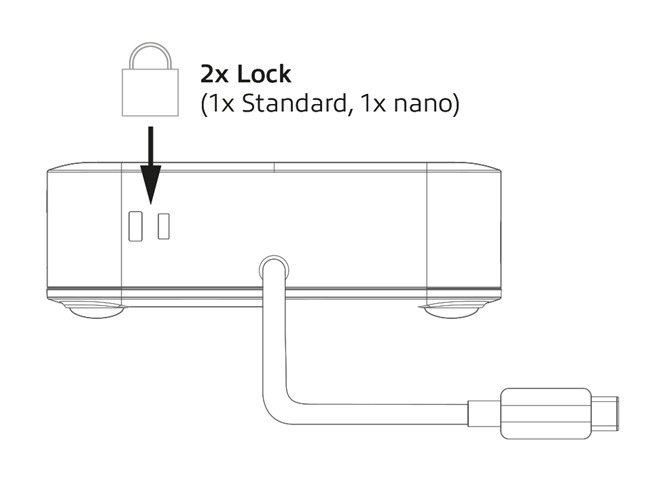

Voor de AC7150 is een optioneel K-Lock (Kensington slot) aanwezig om het docking station vast te zetten op een vast object zoals een bureau/tafel.
Je hebt een Kensington Veiligheidskabelslot nodig, om gebruik te kunnen maken van deze optie.
De veiligheidskabel is niet inbegrepen bij de AC7150 Docking Station!
