Configurazione del monitor AC7047Il dispositivo USB-C deve supportare la modalità DP-Alternate o Thunderbolt™3 sulla sua porta USB-C per poter visualizzare l'uscita video su 1 o più schermi. Verificare nelle specifiche tecniche del dispositivo USB-C se supporta la modalità DP-Alternate o Thunderbolt™3. Se il dispositivo non supporta la modalità DP-Alternate o Thunderbolt™3, l'AC7047 non sarà in grado di visualizzare il video sui display.
Nota bene!!! Affinché l'AC7047 sia in grado di visualizzare la risoluzione massima di 4K su tutti e tre i monitor, il PC/Notebook deve supportare anche DP1.4 e DSC.

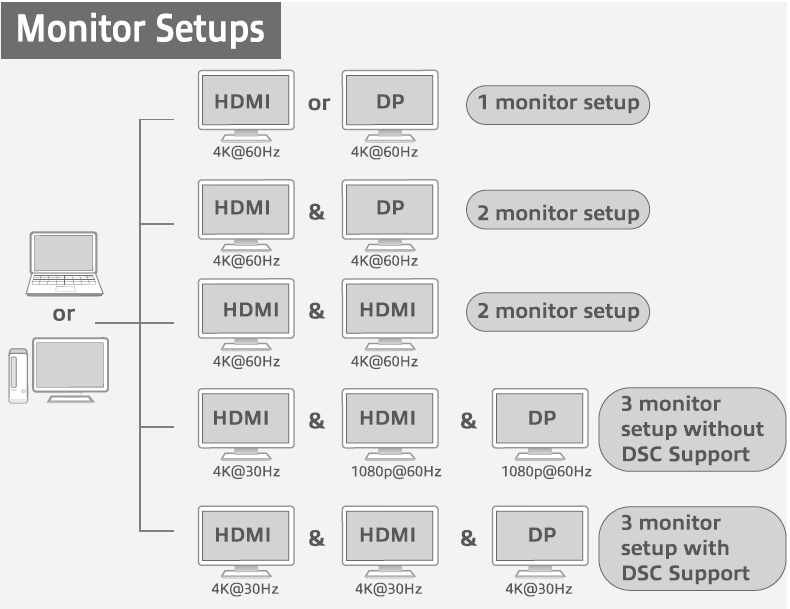

Monitor singolo
Per la configurazione a monitor singolo, la docking station AC7047 supporta una risoluzione massima di 4K @ 60Hz tramite HDMI o DisplayPort (DP).
Doppio monitor (SST/MST)
Per la configurazione a doppio monitor, la docking station AC7047 supporta una risoluzione massima di 4K @ 60Hz su HDMI o DisplayPort (DP).
Monitor triplo (SST/MST)
Per la configurazione a tre monitor, la docking station AC7047 supporta una risoluzione massima di 1x 4K @ 30Hz su HDMI o DisplayPort (DP) e il secondo e terzo monitor su 1080P @ 60Hz se il DSC non è supportato dal laptop. Se il laptop supporta il DSC, sarà possibile utilizzare una risoluzione massima di 4K @ 30Hz su tutti e tre gli schermi.
SST (Trasporto a flusso singolo)
Con SST (Single Stream Transport) gli schermi collegati mostreranno solo un clone (copia) della schermata principale sugli schermi collegati.
MST (Multi Stream Transport)
MST fa parte dello standard DisplayPort 1.2, con il quale monitor e computer possono supportare il "daisy-chaining". Di solito si riconosce il daisy-chaining quando il monitor ha sia un ingresso che un'uscita DisplayPort. È possibile collegare il primo monitor al computer e il secondo monitor al primo monitor. Se sia il monitor che il computer supportano il daisy-chaining MST, i due schermi funzionano come schermi separati. Esattamente come se fossero collegati direttamente al computer.
Se il notebook supporta la modalità DP alt (DisplayPort alternate mode), supporta anche l'MST. In questo caso, l'AC7047 funziona come adattatore da USB-C a MST. Sarà possibile utilizzare le uscite video multiple. Gli schermi collegati saranno riconosciuti come schermi separati sul laptop / PC e potranno essere utilizzati come desktop esteso.
Windows 10 dispone di un tasto breve per passare da una modalità di visualizzazione all'altra:
Utilizzare: "Tasto Windows + P" per visualizzare sullo schermo una panoramica delle modalità di visualizzazione.
Nota bene!!! MacOS non supporta il collegamento a margherita MST. MacOS supporta solo il collegamento a margherita con lo standard Thunderbolt™3. Pertanto, l'AC7047 non fornirà il risultato desiderato per i dispositivi macOS. In questo caso, gli schermi collegati mostrano solo un clone (copia) della schermata principale sugli schermi collegati, chiamato anche SST (Single Stream Transport).
