AC7045 Configurazione del monitor

Il dispositivo USB-C deve supportare la modalità DP-Alternate o Thunderbolt™ 3 sulla
sua porta USB-C per poter visualizzare l'uscita video su 1 o più schermi. Controllare le
specifiche tecniche del dispositivo USB-C se supporta la modalità DP-Alternate o
Thunderbolt™ 3. Se il dispositivo non supporta la modalità DP-Alternate o
Thunderbolt™ 3, l'AC7045 non sarà in grado di visualizzare video sui display.

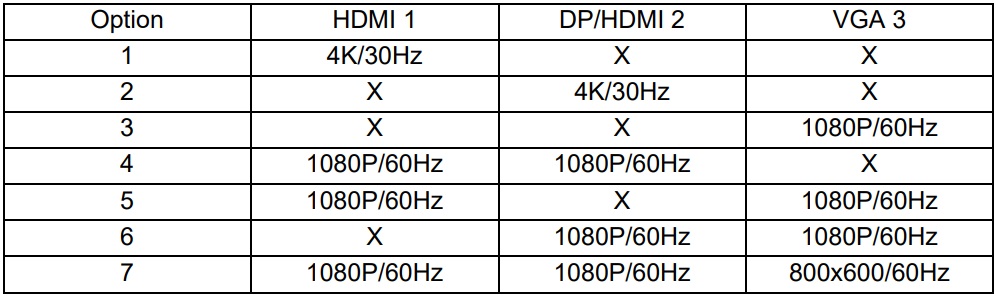

Singolo monitor
Per la configurazione del singolo monitor, la docking station AC7045 supporta una
risoluzione max. di 4K a 30 Hz tramite HDMI o DisplayPort (DP) o, quando si utilizza
VGA, una risoluzione max. di 1080p a 60 Hz.

Doppio monitor (SST/MST)
Per la configurazione del doppio monitor, la docking station AC7045 supporta una
risoluzione max. di 4K a 30 Hz su HDMI o DisplayPort (DP) o, quando si utilizza VGA,
una risoluzione max. di 1080p a 60 Hz.

Triplo monitor (SST/MST)
Per la configurazione del triplo monitor, la docking station AC7045 supporta una
risoluzione max. di 1080p a 60 Hz su HDMI o DisplayPort (DP) e VGA.

SST (Single Stream Transport)
Con SST (Single Stream Transport), gli schermi collegati mostrano solo un clone
(copia) dello schermo principale sugli schermi collegati.

MST (Multi Stream Transport)
MST fa parte dello standard DisplayPort 1.2, con cui monitor e computer possono
supportare il "collegamento a margherita". Di solito si riconosce il collegamento a
margherita quando il monitor ha un ingresso e una uscita DisplayPort. È possibile
collegare il primo monitor al computer e il secondo monitor al primo monitor. Se il
monitor e il computer supportano il collegamento a margherita MST, i due schermi
funzionano come schermi separati, esattamente come se fossero collegati
direttamente al computer.
Se il notebook supporta la modalità DP Alt (modalità DisplayPort Alternate), supporta
anche MST. In tal caso, l'AC7045 funziona come un adattatore da USB-C a MST.
Sarà possibile utilizzare le uscite video multiple. Gli schermi collegati verranno
riconosciuti come schermi separati sul laptop/PC e possono essere utilizzati come
desktop esteso.
Windows 10 dispone di un tasto di scelta rapida per passare tra le diverse modalità di
visualizzazione:
Utilizzare: “Windows key + P”; sullo schermo viene visualizzata una panoramica delle
modalità di visualizzazione.


Nota!!! MacOS non supporta il collegamento a margherita MST. MacOS supporta il
collegamento a margherita solo con lo standard Thunderbolt™ 3. Pertanto, l'AC7045
non fornisce il risultato desiderato per i dispositivi macOS. In tal caso, gli schermi
collegati mostrano solo un clone (copia) dello schermo principale sugli schermi
collegati, denominato anche SST (Single Stream Transport).
