Molti touch screen USB-C 4K utilizzano la modalità DP a 4 corsie invece della modalità DP a 2 corsie, per un cavo USB-C in rame questo non è un problema ma per un cavo AOC è un problema perché c'è una conversione in corso nel cavo da un segnale elettrico a un segnale luminoso e questo deve essere convertito di nuovo all'altra estremità.

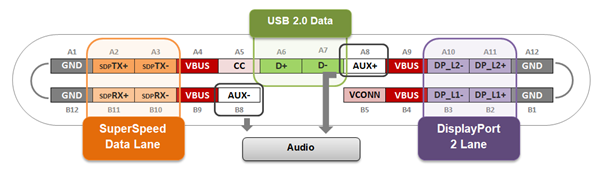

Di seguito è riportata un'immagine dell'uso dei pin di un cavo USB-C a 2 corsie (AK4310).
In questo cavo, 4 fili/pin vengono utilizzati per il video (viola) e 4 fili/pin vengono utilizzati per i dati (arancione).
Quindi qui hai 1 chip che converte i dati (arancione) in un segnale luminoso e dall'altra parte questo viene riconvertito in un segnale di dati elettrici. E lo stesso vale per il segnale video (viola).

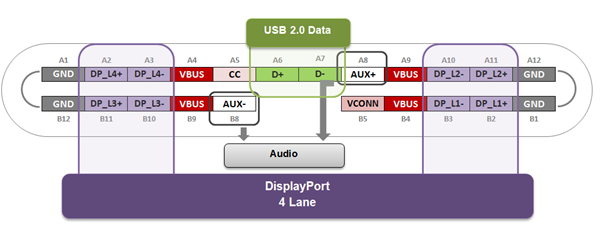

Quando si collega un monitor utilizzando la tecnica DP a 4 corsie, i 4 fili per i dati vengono utilizzati per il video, come si può vedere nell'immagine sottostante.
Il Chip deve quindi essere in grado di gestire questo per rilevare che non vengono inviati dati ma un segnale video, questo non è possibile con il chip che si trova nei cavi AOC a 2 corsie. Nell'AK4335 c'è un chip aggiuntivo che determina l'uso del cavo, ha bisogno di 4 o 2 corsie per il video. Quando ha bisogno di 4 corsie, passa a un chip che utilizza tutti gli 8 fili/pin per la segnalazione video e per il touchscreen i dati USB 2.0 (verde) sono sufficienti per il funzionamento del touchpanel. Se rileva un display con USB-C e 2 corsie sono sufficienti, utilizzerà solo 4 pin per il video, mantenendo gli altri 4 pin per la trasmissione dei dati fino a 10 Gbps.
Inoltre, l'AK4310 è di soli 10 m, l'AK4335 ha una lunghezza di 15 m (ma con una limitazione di soli 40 W PD invece di 60 W)
Quindi, poiché la maggior parte dei touchpanel 4K necessita di 4 corsie per il segnale video, avrai bisogno di un cavo AOC in grado di farlo: AK4323 (3m, 60W); AK4325 (5m, 60W); AK4327 (7,5 m, 60 W); AK4330 (10m, 60W); AK4335 (15m, 40W)
