Set di extender HDMI 2.0 4K su CAT6 UTP con supporto IR
Il set di extender HDMI 2.0 AC7811 consente di estendere un segnale HDMI tramite CAT6 UTP su una distanza fino a 60 metri con una risoluzione massima di 4K a 60 Hz.
Oppure con una risoluzione di 4K a 30 Hz / 1080p a 60 Hz, su una distanza fino a 70 m.

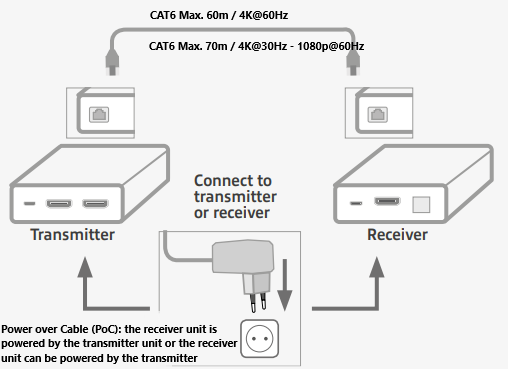

Supporto Power over Cable (PoC) tramite cavo CAT6
Il set di extender HDMI supporta Power over Cable (PoC) bidirezionale tramite CAT6 UTP.
Ciò significa che l'unità ricevente è alimentata dall'unità trasmittente o l'unità ricevente può alimentare il trasmettitore, pertanto è richiesta una sola unità di alimentazione (PSU).

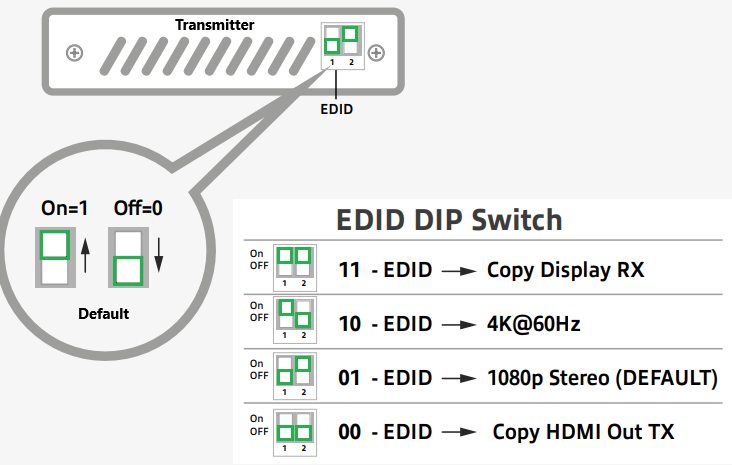

Funzione di copia EDID
La funzione di copia EDID, nota anche come Extended Display Identification, garantisce la comunicazione della risoluzione tra i dispositivi sorgente e di output.
Senza EDID, le capacità di sorgente e di visualizzazione possono differire completamente e non portare a nessuna produttività dell'immagine. Con EDID, la capacità di visualizzazione verrà comunicata ai dispositivi sorgente per la migliore qualità possibile.
RX = Receiver
TX = Transmitter
11 → Copia le informazioni del display dal display collegato al ricevitore (RX) e di nuovo al display sul trasmettitore
10 → Risoluzione 4K@60Hz, su tutti i display collegati
01 → Risoluzione 1080p@60Hz, su tutti i display collegati
00 → Copia le informazioni del display dal display collegato al trasmettitore (TX) verso il display sul ricevitore
È obbligatorio avere un display collegato al trasmettitore, per copiare EDID (Copia HDMI Out TX) da questo display collegato al display collegato sul ricevitore.
Sopra un'immagine di esempio per le diverse impostazioni EDID e come EDID comunica con i dispositivi collegati. Ad esempio, quando un monitor/TV con capacità 4K è collegato al trasmettitore e l'EDID viene copiato e inviato al ricevitore, su cui è collegato un monitor con capacità max. 1080p, non sarà possibile alcuna visualizzazione per questo monitor. A quel punto è necessario commutare EDID sull'opzione "Copia display RX" per recuperare le informazioni sulla risoluzione dal monitor collegato al ricevitore.
Collegamento di un display a loop locale
L'unità trasmettitore ha un'uscita HDMI aggiuntiva per il collegamento di una TV o di un monitor locale.
Il contenuto del dispositivo sorgente può essere visualizzato su una TV o un monitor vicino all'unità trasmettitore.
Cascata tramite porta HDMI OUT a loop locale
Utilizzare la porta HDMI a loop locale (trasmettitore) per la cascata ad altri extender HDMI.
Controllo a infrarossi tramite trasmettitore e ricevitore IR inclusi
Un trasmettitore e un ricevitore a infrarossi sono inclusi per controllare il dispositivo sorgente con il suo telecomando predefinito.

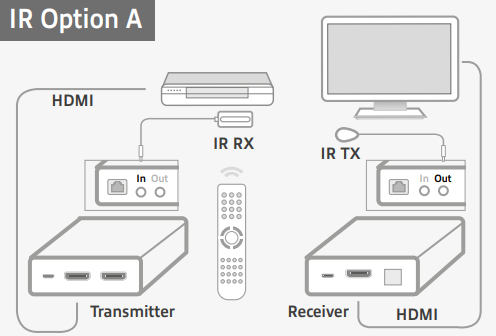

Opzione A: il dispositivo sorgente deve essere controllato a distanza dall'unità ricevente.

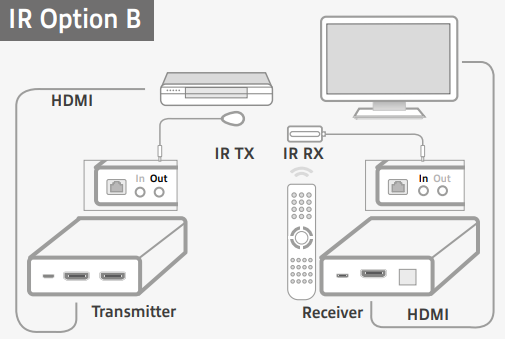

Opzione B: il dispositivo sorgente deve essere controllato a distanza dall'unità trasmettitore.
