Estensore 4K HDMI 1.4 su CAT6 UTP con supporto IR

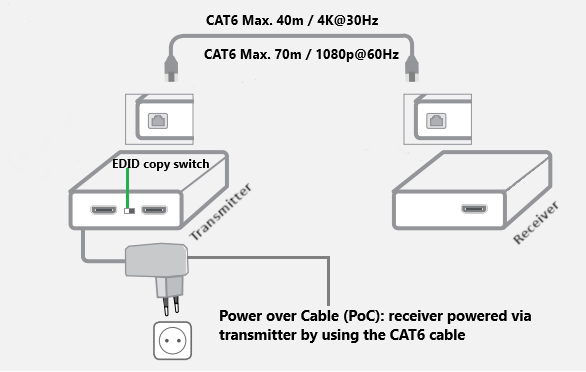

Il set di estensione AC7801 HDMI 1.4 consente di estendere un segnale HDMI tramite un cavo UTP CAT6, su una distanza massima di 40 m con una risoluzione massima di 4K@30Hz.
Oppure con una risoluzione di 1080p@60Hz, su una distanza massima di 70 m.
Supporto Power over Cable (PoC) tramite cavo CAT6
Il set di estensori HDMI supporta il Power over Cable (PoC) tramite CAT6 UTP.
Solo il trasmettitore necessita di alimentazione. L'unità ricevente riceve l'alimentazione dal ricetrasmettitore tramite il cavo UTP collegato.
Funzione di copia EDID
La funzione di copia EDID, nota anche come Extended Display Identification, garantisce la comunicazione della risoluzione tra la sorgente e i dispositivi di uscita.
Senza EDID, le capacità della sorgente e del display possono differire completamente e non produrre alcuna immagine. Con EDID, la capacità del display viene comunicata al dispositivo sorgente per ottenere la migliore qualità possibile.

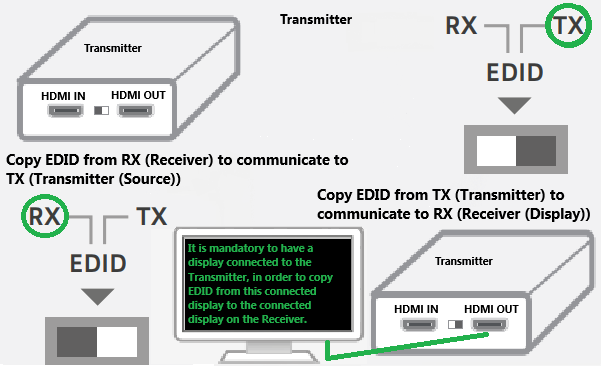

È obbligatorio avere un display collegato al trasmettitore per copiare l'EDID dal display collegato al ricevitore display collegato al display collegato sul ricevitore.

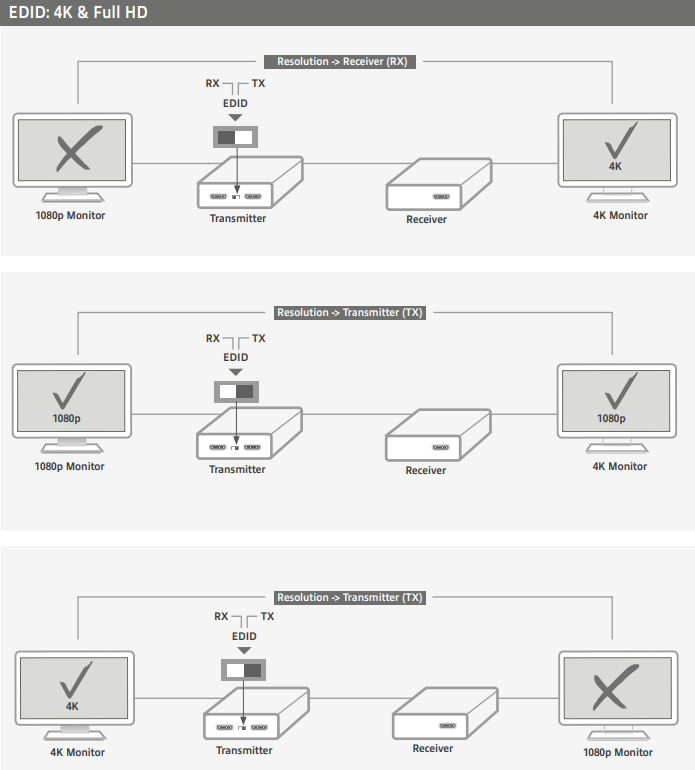

Sotto è riportata un'immagine di esempio su come l'EDID comunica ai dispositivi collegati.
Ad esempio, quando un monitor/tv 4K è collegato al trasmettitore e l'EDID viene copiato e inviato al ricevitore, al quale è collegato un monitor max. monitor con risoluzione massima di 1080p, non sarà possibile visualizzare questo monitor.
A quel punto è necessario passare l'EDID all'opzione RX, per recuperare le informazioni sulla risoluzione dal monitor collegato al ricevitore.
Collegare un display a circuito locale
L'unità trasmittente dispone di un'uscita HDMI aggiuntiva per il collegamento di un televisore o monitor locale. Il contenuto del dispositivo sorgente può essere visualizzato su un televisore o monitor vicino all'unità trasmittente.
Collegamento a cascata tramite loop locale Porta HDMI OUT
Utilizzare la porta HDMI del loop locale (trasmettitore) per il collegamento a cascata con altri estensori HDMI.

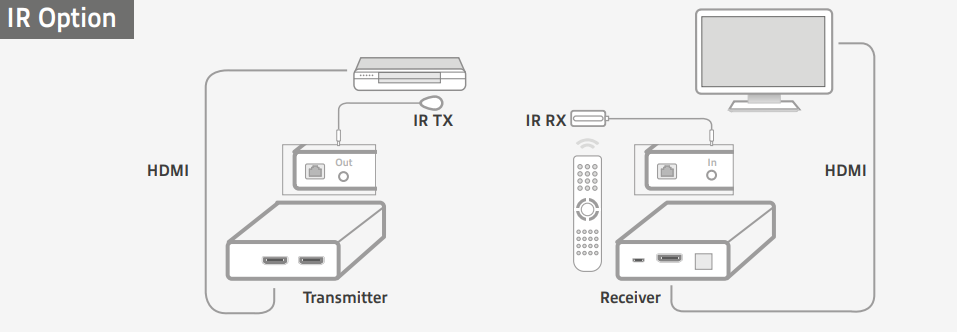

Controllo a infrarossi tramite trasmettitore e ricevitore IR in dotazione
L'AC7801 è dotato di un trasmettitore e di un ricevitore a infrarossi per il controllo a distanza del dispositivo sorgente (ad esempio un lettore multimediale).
Collegare il cavo IR (infrarossi) “TX” in dotazione all'“IR OUT” del trasmettitore e montare il LED IR accanto all'occhio IR del dispositivo sorgente in grado di funzionare a distanza.
Collegare il cavo IR (infrarossi) “RX” in dotazione all'“IR IN” del ricevitore e montare il LED IR in un punto comodo, per controllare il dispositivo remoto dalla posizione in cui si trova il ricevitore.
