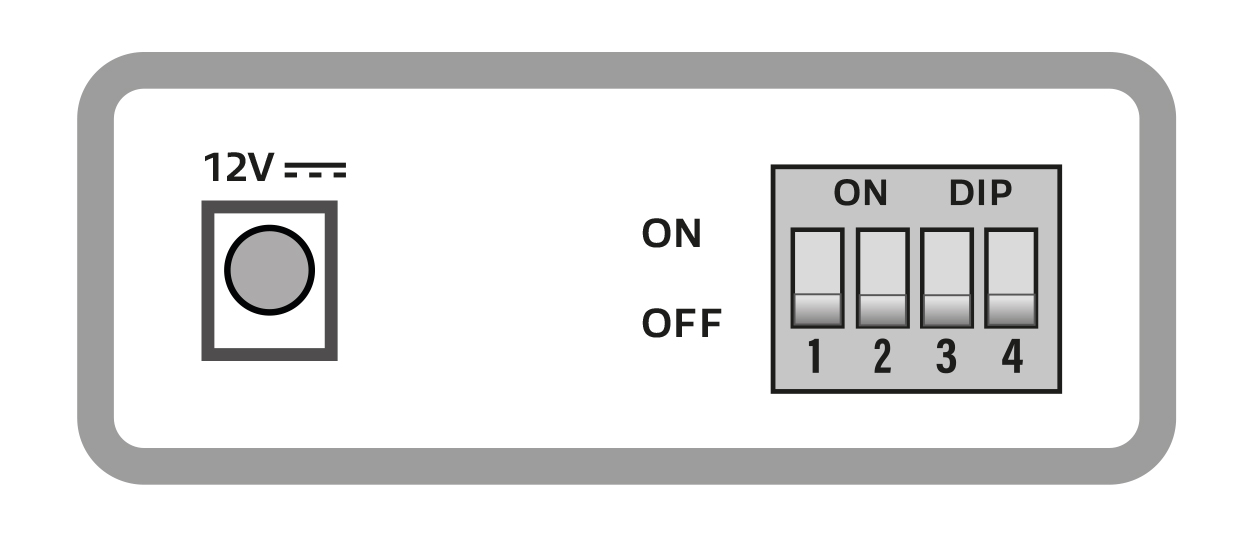

Modalità adattiva
L'AC4455 è dotato di un'impostazione predefinita con tutti i dip switch impostati su OFF. In questa modalità il media converter è impostato su “Adaptive Mode”. In questa modalità è possibile utilizzare solo ricetrasmettitori SFP+ da 10 Gbps. La porta Ethernet del convertitore multimediale è in modalità di negoziazione automatica e funziona in ambienti di rete a 100/1000Mbps e 10Gbps.

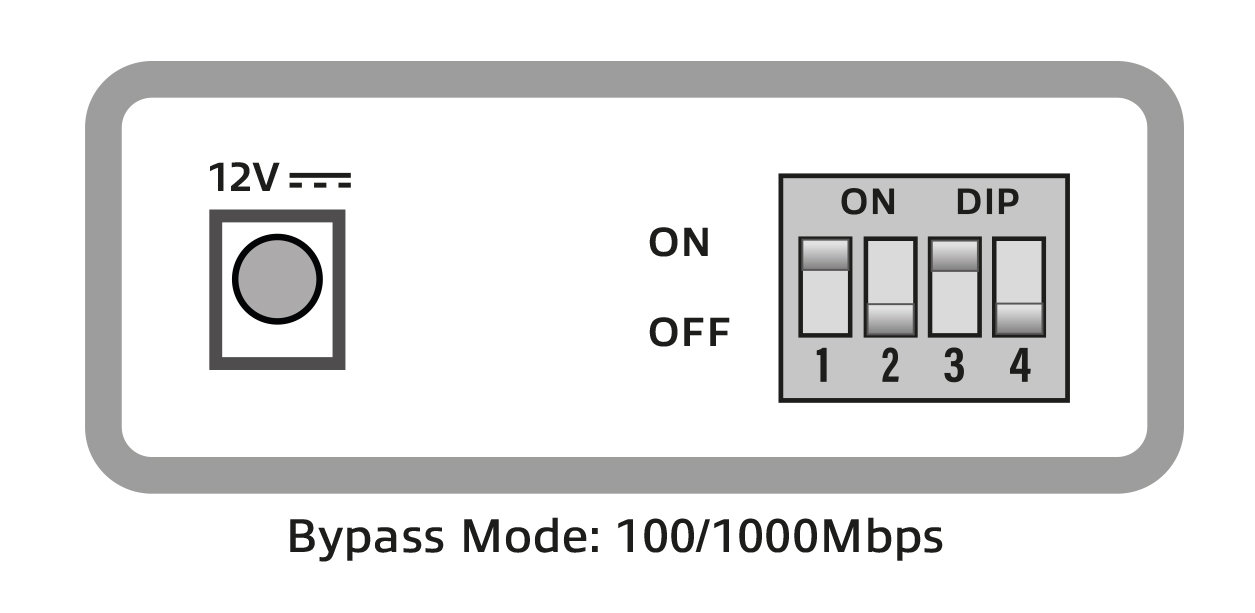

Modalità Bypass
È possibile utilizzare altri ricetrasmettitori SFP non codificati. L'AC4455 supporta ricetrasmettitori SFP da 1,25Gbps / 2,5Gbps / 5Gbps e 10Gbps. Quando non si utilizza un ricetrasmettitore SFP+ da 10Gbps, l'AC4455 deve essere impostato in “Modalità bypass” (dip switch 1 e 3 ON).
Nota: la velocità della porta in fibra e quella della porta Ethernet devono corrispondere. Se si utilizza un SFP da 1,25G, la porta Ethernet deve essere da 1,25G o 1G. Quando si utilizza un PC, può essere necessario impostare manualmente la porta Ethernet a una velocità fissa e non utilizzare la negoziazione automatica.
Modalità LFP
La modalità di test LFP (Link Fault Pass-through) della fibra è una funzione importante nelle reti in fibra ottica che consente una risoluzione efficiente dei problemi e la manutenzione. Se attivata, la modalità di test LFP aiuta a identificare rapidamente la posizione di guasti o problemi all'interno del collegamento in fibra.
In questa modalità, l'apparecchiatura in fibra ottica monitora continuamente il collegamento per individuare eventuali interruzioni o anomalie. Se si verifica un guasto, come un'interruzione o una perdita del segnale della fibra, la modalità di test LFP trasmette automaticamente le informazioni sul guasto al dispositivo di rete appropriato.

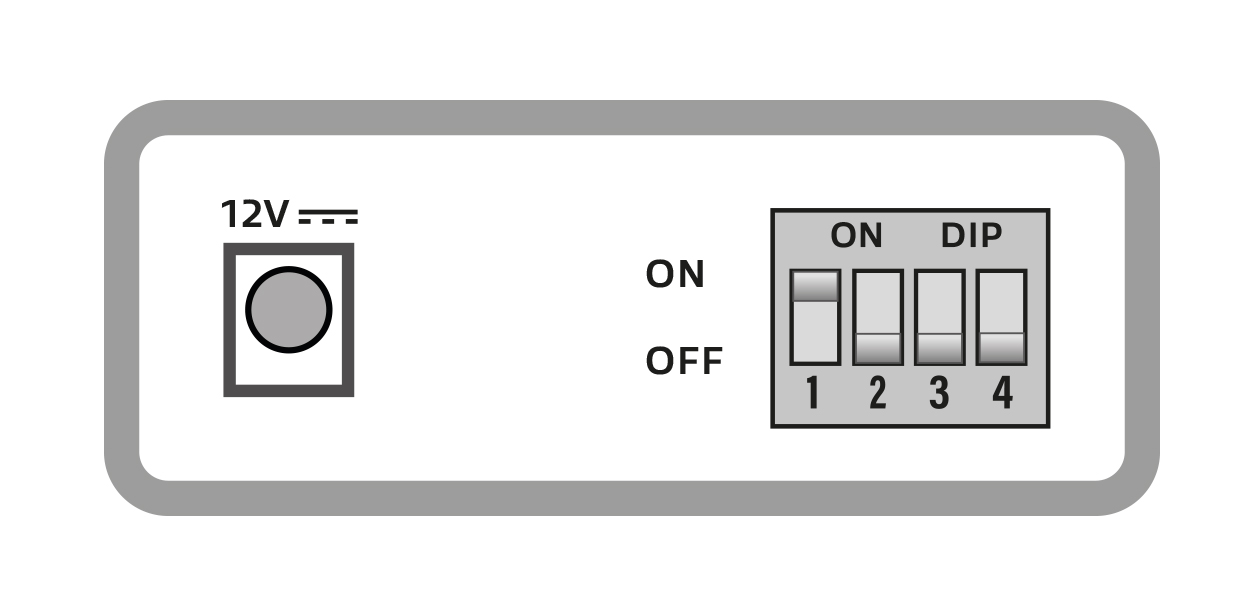

Per attivare la modalità LFP sull'AC4455, il dip switch 1 deve essere impostato su ON.
LFP può essere utilizzato solo in “Modalità adattiva”.

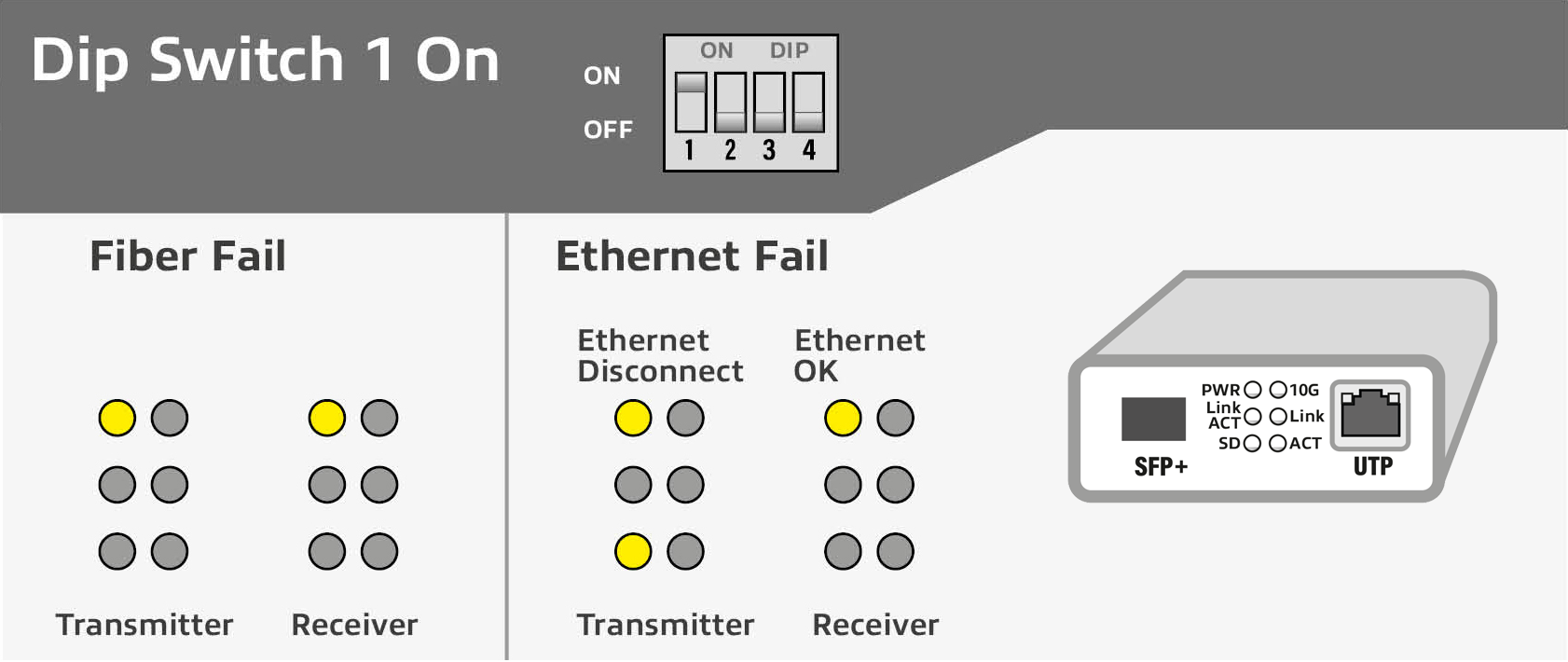

Spiegazione del LED indicatore in modalità LFP

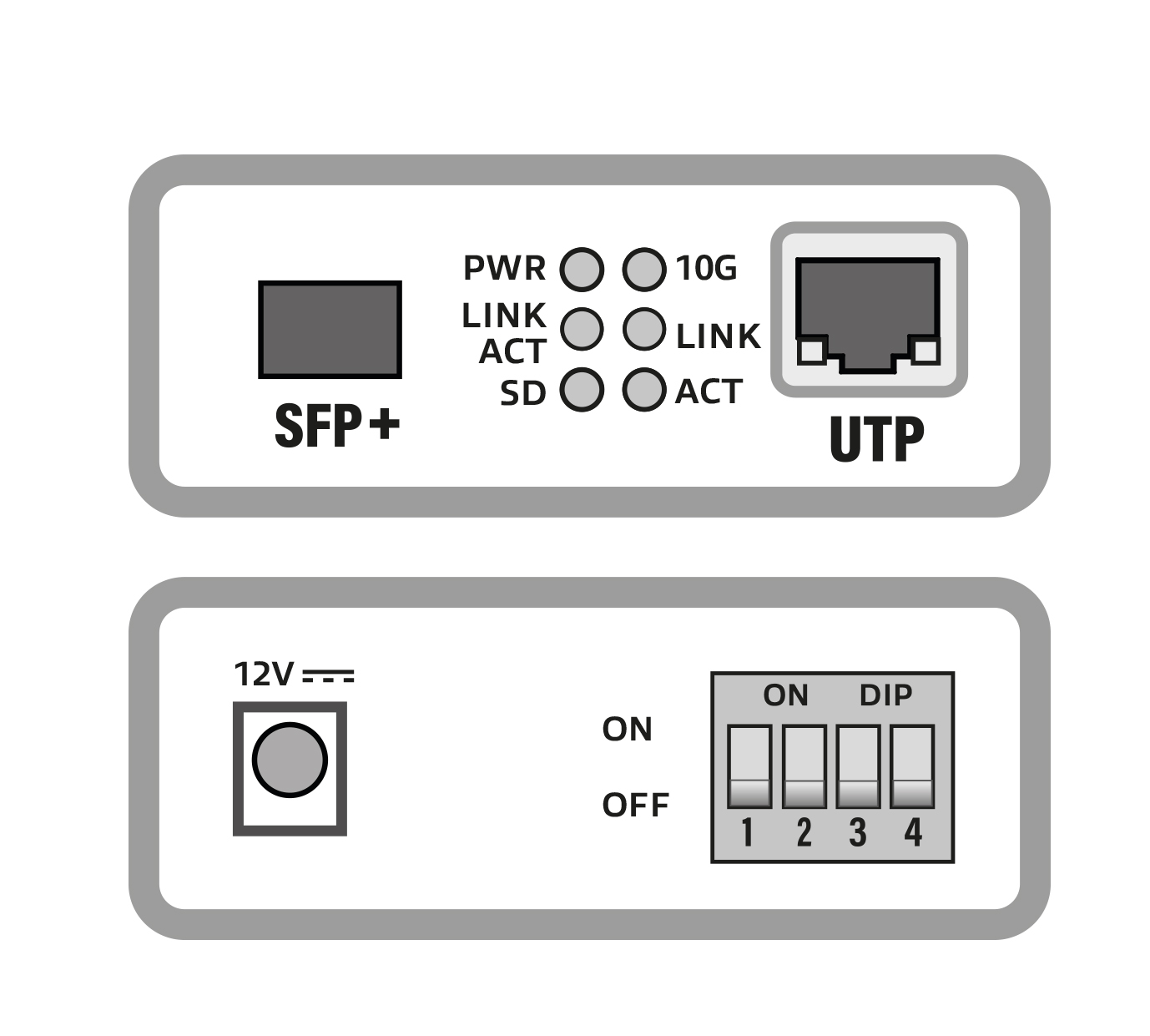

LED indicatore 10G
Il led 10G si accende solo quando la porta UTP è collegata a una rete 10G. Quando la porta UTP è collegata a una rete che non supporta il 10G, il led rimane spento.
