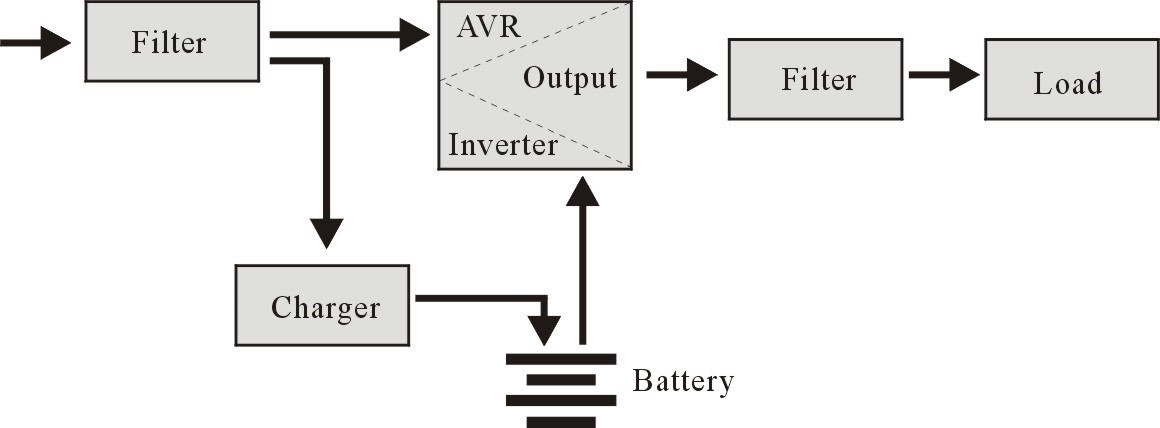

AC üzemmódban
Amikor az UPS normál üzemmódban van, a váltakozó áram áthalad a szűrőn, és a káros hullámok kiszűrődnek. Ezt követően az AC feltölti az akkumulátort, és közben áthalad az UPS AVR-en és a szűrőn, és áramot biztosít a berendezések számára.

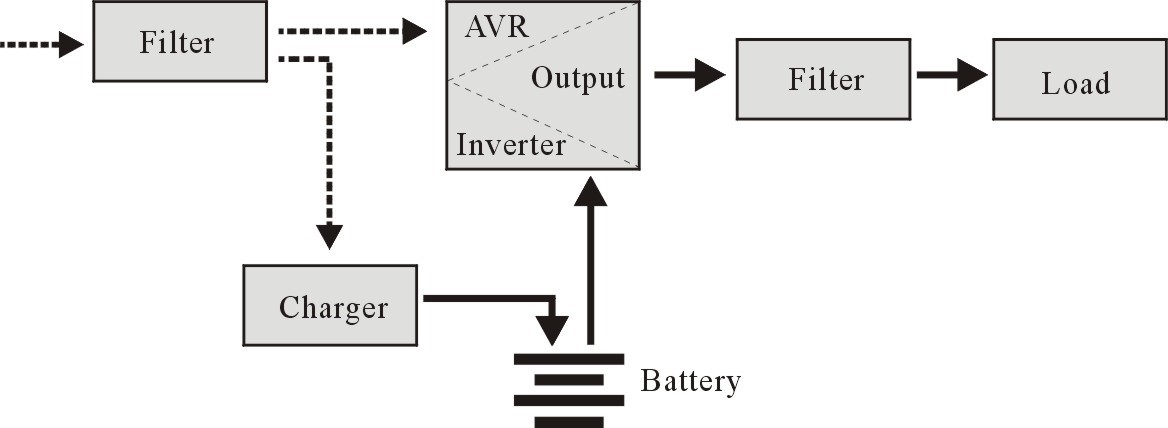

AC hiba
Ha az AC meghibásodik, az akkumulátor áramot szolgáltat az inverternek, majd áthalad a szűrőn, és áramot biztosít a berendezések számára, biztosítva a folyamatos áramellátást.
UPS kimenetek
Az AC2300 UPS 6 kimenettel rendelkezik:
A bal oldalon három kimenet az áramkimaradás (túlfeszültség/tüske) elleni védelemhez.
A jobb oldalon három kimenet áramkimaradás (túlfeszültség/tüske) elleni védelemre, tartalék funkcióval, ha az AC meghibásodik. A beépített akkumulátor továbbra is biztosítja a csatlakoztatott berendezések áramellátását.
Az AC2305 UPS 2 kimenettel rendelkezik 1x IEC (C13) + 1x F típusú EU csatlakozóaljzat:
Mindkét kimenet áramkimaradás (túlfeszültség/tüske) elleni védelemre szolgál, tartalék funkcióval, ha a váltakozó áram meghibásodik. A beépített akkumulátor továbbra is biztosítja a csatlakoztatott berendezések áramellátását.
Akkumulátor és töltés:
Ha az UPS AC-hez van csatlakoztatva, a töltő kb. 10 óra alatt teljesen feltölti az akkumulátort.
Ha az akkumulátor lemerült, kérjük, kapcsolja ki az UPS-t, és töltse fel az akkumulátort legalább 10 órán keresztül, amikor. Ezután kapcsolja be az UPS-t
