AC7046 Csatlakozások

Előlap

  • 1x USB-C female notebook csatlakozás (csatlakoztassa ezt a portot a notebook USB-C csatlakozójához
    • 1x USB-C 3.2 Gen1 female (5Gbps)
    • 1x USB-A 3.2 Gen1 female (5Gbps)
    • 1x 3,5 mm-es jack fülhallgató female (fejhallgató + mikrofon)
    • 1x SD/micro SD kártyaolvasó


Hátoldal

  • 1x tápegység
    • 1x USB-C female PD Pass-trough port (csatlakoztassa az USB-C töltőt a notebookja feltöltéséhez)
    • 1x HDMI 2.0 female port (csatlakoztassa a HDMI-monitort) ehhez a HDMI-porthoz
    • 2x DisplayPort female port (csatlakoztassa a DP-monitort/okat) ezekhez a DP-port/okhoz
    • 2x USB-A 3.2gen1 female
    • 1x Gigabit LAN RJ45 female port

Az AC7046 csatlakoztatása

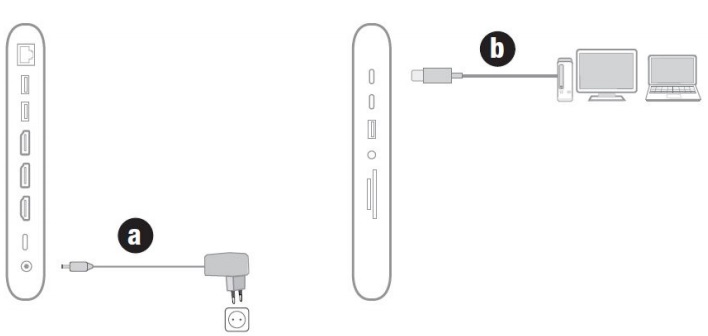

a. Csatlakoztassa a tápegység csatlakozóját a dokkoló állomás DC csatlakozójához, majd csatlakoztassa a tápegység másik végét a fali aljzathoz.

b. Csatlakoztassa a mellékelt USB-C kábelt a dokkoló állomás USB-C csatlakozójához, a másik végét pedig a számítógépe USB-C csatlakozójához.

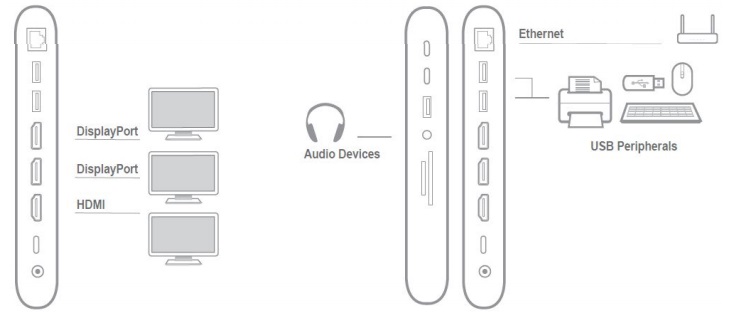

a. Csatlakoztassa a dokkoló állomást a HDMI-jéhez és DP kijelző/ihez

b. Csatlakoztassa a dokkoló állomást a: • USB perifériákhoz • Audioeszközökhöz • Gigabites Ethernethez
