Az USB-C készülékének támogatnia kell a DP-Alternate módot vagy a
Thunderbolt™3-t az USB-C portján annak érdekében, hogy a videó kimenete legalább
egy kijelzőn megjelenjen. Ellenőrizze az USB-C eszköze technikai specifikációit, hogy
támogatja-e a DP-Alternate módot vagy a Thunderbolt™3-t. Ha az eszköz nem
támogatja a DP-Alternate módot vagy a Thunderbolt™3-t, az AC7045 nem képes
videókat megjeleníteni a kijelzőn/kön.

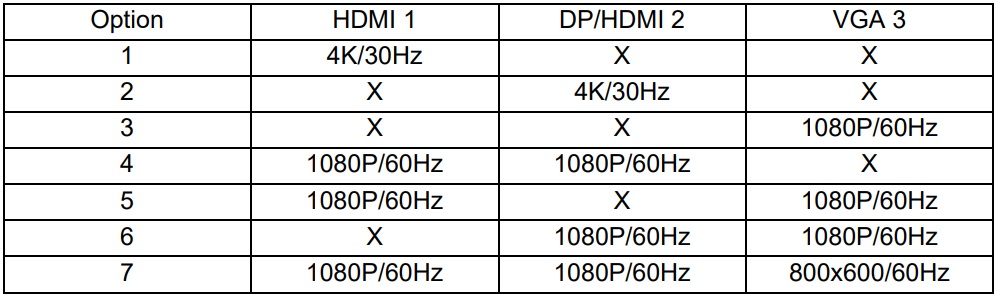

Egy Monitor
Egy monitor beállításánál az AC7045 dokkoló állomás max.4K @ 30Hz felbontást
támogat HDMI-n vagy DisplayPort (DP)-n keresztül vagy, ha VGA-t használ, akkor a
max. felbontás 1080p @ 60Hz
Dupla Monitor (SST/MST)
Dupla monitor beállításánál az AC7045 dokkoló állomás max. 4K @ 30Hz felbontást
támogat HDMI vagy DisplayPort (DP) készüléken, vagy, ha VGA-t használ, akkor a
max. felbontás 1080p @ 60Hz
Három Monitor (SST/MST)
Három monitor beállításánál, az AC7045 dokkoló állomás max.1080p @ 60Hz
felbontást támogat HDMI-n vagy DisplayPort (DP)-n és VGA-n.
SST (Single Stream Transport)
Az SST (Single Stream Transport) használatával a csatlakoztatott képernyők csak a
főképernyő klónját (másolatát) jelenítik meg a csatlakoztatott képernyőkön.
MST (Multi Stream Transport)
Az MST része a DisplayPort 1.2 szabványnak, amellyel a monitorok és a
számítógépek támogatják a „daisy-chaining”-t. Ezt általában akkor ismerik fel, mikor a
monitornak mind DisplayPort bemenete, mind kimenete van. Az első monitort
csatlakoztathatja a számítógéphez, a második monitort pedig az első monitorhoz. Ha
mind a monitor, mind a számítógép támogatja az MST daisy-chaining-t, a két
képernyő külön képernyőként működik. Pontosan mintha közvetlenül csatlakoznának
a számítógéphez.
Ha a notebook támogatja a DP alt módot (DisplayPort alternatív mód), akkor az MST-t
is támogatja. Ebben az esetben az AC7045 USB-C-MST adapterként fog működni. Ön
képes lesz több video kimenet használatára. A csatlakoztatott képernyőket külön
képernyőkként fogja felismerni a laptopján/PC-jén, és kiterjesztett számítógépként
használható.
A Windows 10 gyors billentyűvel válthat a különböző megjelenítési módok között:
Használat: A „Windows billentyű + P” képernyőn megjelenik a megjelenítési módok
áttekintése.
Kérjük, jegyezze meg!!! A MacOS nem támogatja az MST Daisy chaining.-t. A
MacOS csak a Thunderbolt™3 szabványnak megfelelően támogatja a Daisy
chaining.-t. Tehát az AC7045 nem biztosítja a kívánt eredményt a macOS eszközök
számára. Ebben az esetben a csatlakoztatott képernyők csak a főképernyő klónját
(másolatát) mutatják a csatlakoztatott képernyőkön, SST (Single Stream Transport)
néven is.
