4K HDMI 2.0 extender készlet CAT6 UTP-n keresztül IR támogatással

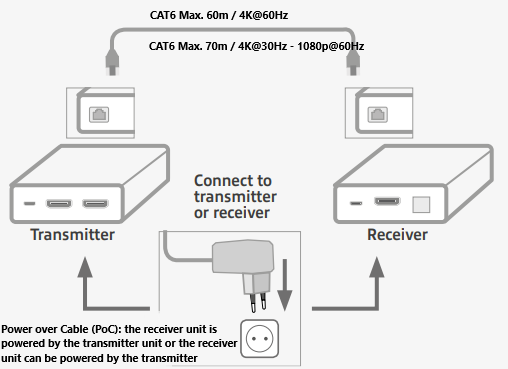

Az AC7811 HDMI 2.0 extender készlet lehetővé teszi a HDMI jel kiterjesztését CAT6 UTP-n keresztül akár 60 méteres távolságra, 4K@60Hz maximális felbontással.
Vagy 4K@30Hz / 1080p@60Hz felbontással, akár 70 méteres távolságon keresztül.
Power over Cable (PoC) támogatás a CAT6 kábelen keresztül
A HDMI extender készlet támogatja a kétirányú Power over Cable (PoC) támogatást CAT6 UTP-n keresztül.
Ami azt jelenti, hogy a vevőegységet az adóegység táplálja, vagy a vevőegység táplálja az adót, ezért csak egy tápegységre (PSU) van szükség.

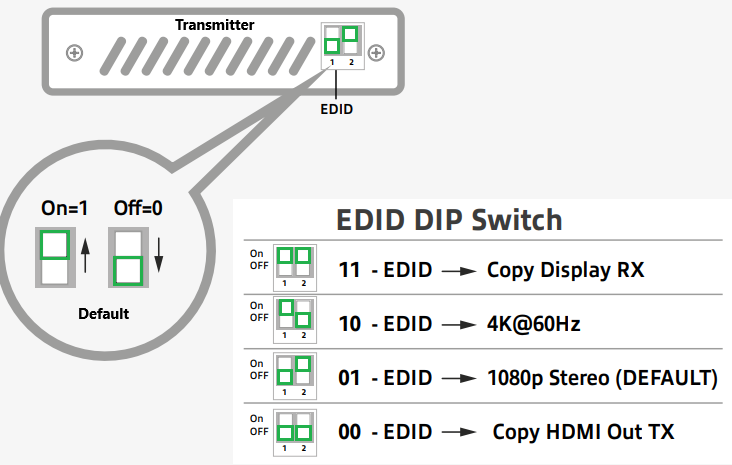

EDID másolási funkció
Az EDID másolási funkció, más néven Extended Display Identification (kibővített kijelzőazonosító) biztosítja a forrás- és kimeneti eszközök közötti felbontáskommunikációt.
EDID nélkül a forrás és a kijelző kapacitása teljesen eltérhet egymástól, és ez egyáltalán nem vezethet képátvitelhez. Az EDID funkcióval a kijelző kapacitása a lehető legjobb minőség érdekében kommunikálódik a forráseszközökkel.
RX = Receiver
TX = Transmitter
11 → Kijelzőinformációk másolása a csatlakoztatott kijelzőről a vevőre (RX) vissza a kijelzőre az adóra.
10 → 4K@60Hz felbontás, az összes csatlakoztatott kijelzőn keresztül
01 → 1080p@60Hz felbontás, az összes csatlakoztatott kijelzőn keresztül
00 → Képernyőinformációk másolása a csatlakoztatott kijelzőről az adóra (TX) a kijelző felé a vevőkészülékre.
Az EDID másolásához (Copy HDMI Out TX) a csatlakoztatott kijelzőről a Vevőn lévő csatlakoztatott kijelzőre az EDID másolásához (Copy HDMI Out TX) kötelező, hogy egy kijelző csatlakoztatva legyen az Adókészülékhez.
Fent egy példakép a különböző EDID-beállításokról és arról, hogy az EDID hogyan kommunikál a csatlakoztatott eszközökkel.
Például, amikor egy 4K képes monitor/tévé van csatlakoztatva az Adókészülékre, és az EDID másolásra kerül és elküldésre kerül a Vevőkészülékre, amelyen egy max. 1080p képes monitor van csatlakoztatva, nem lesz lehetséges a megjelenítés ezen a monitoron.
Ekkor az EDID-t a „Copy Display RX” opcióra kell váltania, hogy a vevőre csatlakoztatott monitor felbontási információit lekérje.
Helyi hurokkijelző csatlakoztatása
Az adóegység rendelkezik egy további HDMI-kimenettel egy helyi TV vagy monitor csatlakoztatásához.
A forráskészülék tartalma megjeleníthető az adóegység közelében lévő TV-n vagy monitoron.
Kaszkádolás helyi hurok HDMI OUT porton keresztül
Használja a helyi hurok HDMI portot (adó) más HDMI extenderekhez történő kaszkádoláshoz.
Infravörös vezérlés a mellékelt IR-adóval és -vevővel
A mellékelt infravörös adó és vevő lehetővé teszi a forráskészülék alapértelmezett távirányítóval történő vezérlését.

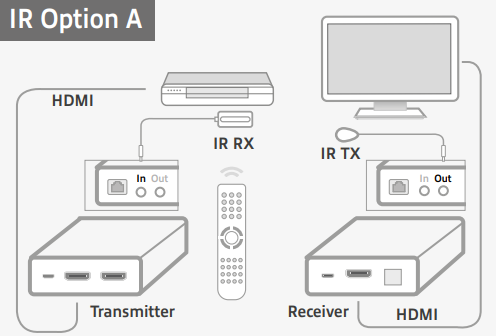

A lehetőség: A vevőkészülékről távirányítható forráskészülék.

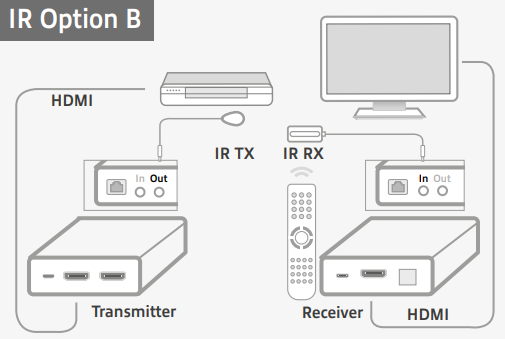

B opció: Az adóegységről távirányítható forráskészülék.
