4K HDMI 1.4 extender készlet CAT6 UTP-n keresztül IR támogatással
Az AC7801 HDMI 1.4 extender készlet lehetővé teszi a HDMI jel kiterjesztését CAT6 UTP kábelen keresztül, akár 40 m távolságra, 4K@30Hz maximális felbontással.
Vagy 1080p@60Hz felbontással, akár 70 m távolságon keresztül.

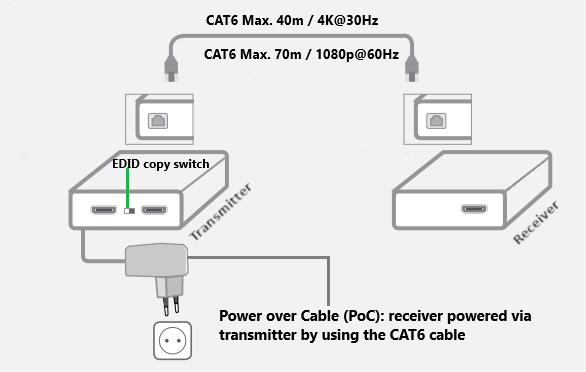

Power over Cable (PoC) támogatás CAT6 kábelen keresztül
A HDMI extender készlet támogatja a kábelen keresztüli tápellátást (PoC) CAT6 UTP-n keresztül.
Csak az adónak van szüksége áramellátásra. A vevőegység a csatlakoztatott UTP-kábelen keresztül kap áramot az adó-vevőegységtől.
EDID másolási funkció
Az EDID másolási funkció, más néven Extended Display Identification (kibővített kijelzőazonosító) biztosítja a forrás- és kimeneti eszközök közötti felbontáskommunikációt.
EDID nélkül a forrás és a kijelző kapacitása teljesen eltérhet egymástól, és ez egyáltalán nem vezethet képátvitelhez. Az EDID segítségével a kijelző kapacitása a lehető legjobb minőség érdekében kerül közlésre a forráseszközzel.

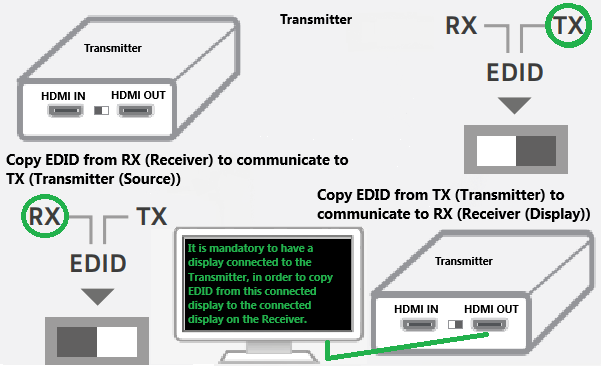

Az EDID másolásához az adóhoz csatlakoztatott kijelzőnek kötelezően csatlakoznia kell az adóhoz.
a csatlakoztatott kijelzőről a Vevőn csatlakoztatott kijelzőre.

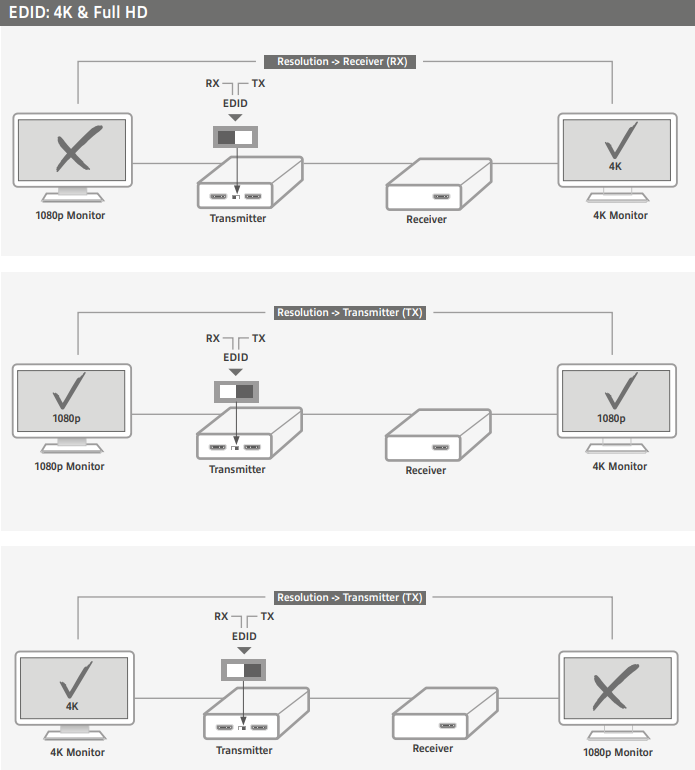

Az alábbiakban egy példakép mutatja be, hogyan kommunikál az EDID a csatlakoztatott eszközökkel.
Például, amikor egy 4K képes monitor/tévé van csatlakoztatva az Adóhoz, és az EDID másolásra kerül és elküldésre kerül a Vevőhöz, amelyen egy max. 1080p képes monitor van csatlakoztatva,
nem lesz lehetséges a megjelenítés ezen a monitoron.
Ekkor az EDID-t át kell kapcsolni az RX opcióra, hogy a vevőre csatlakoztatott monitor felbontási információit lekérje.
Helyi hurokkijelző csatlakoztatása
Az adóegység további HDMI-kimenettel rendelkezik egy helyi TV vagy monitor csatlakoztatásához.
A forráseszköz tartalma megjeleníthető az adóegység közelében lévő TV-n vagy monitoron.
Kaszkádolás helyi hurokon keresztül HDMI OUT port
Használja a helyi hurok HDMI-portot (adó) más HDMI-kiterjesztőkhöz történő kaszkádoláshoz.

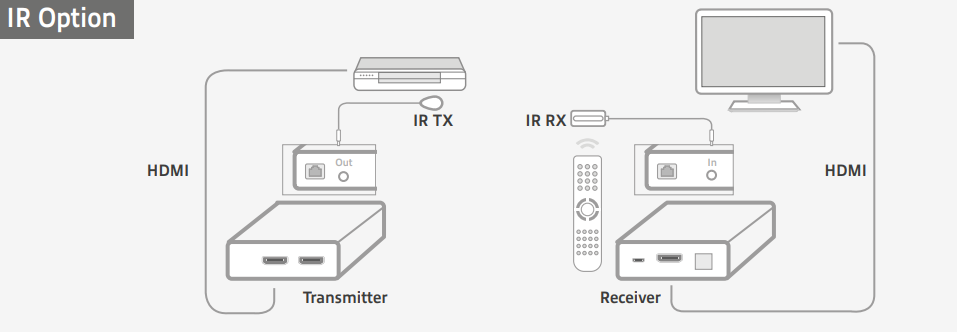

Infravörös vezérlés a mellékelt IR adóval és vevővel
Az AC7801 infravörös adót és vevőt tartalmaz a forráseszköz (például egy médialejátszó) távvezérléséhez.
Csatlakoztassa a mellékelt IR (Infra-Red) „TX” kábelt az adó „IR OUT” csatlakozójához, és szerelje az IR LED-et a távvezérlésre alkalmas forráseszköz IR-szeme mellé.
Csatlakoztassa a mellékelt IR (Infra-Red) „RX” kábelt a Vevő „IR IN” csatlakozójához, és szerelje az IR LED-et egy kényelmes helyre, hogy a távvezérelt eszközt olyan helyről vezérelhesse, ahol a Vevő található.
