Az illesztőprogramok telepítése
Vigyázat! Mielőtt az AC7150-at csatlakoztatná a laptopjához vagy számítógépéhez, először telepítse a DisplayLink® illesztőprogramokat a Windows, MacOS vagy Linux operációs rendszeréhez.
Az alábbi linken keresztül megtalálja a legfrissebb DisplayLink® illesztőprogram-verziót Windows és MacOS operációs rendszerekhez.
Ha az illesztőprogramok telepítése sikeresen befejeződött, indítsa újra a laptopot/számítógépet.
Kijelző monitorok csatlakoztatása

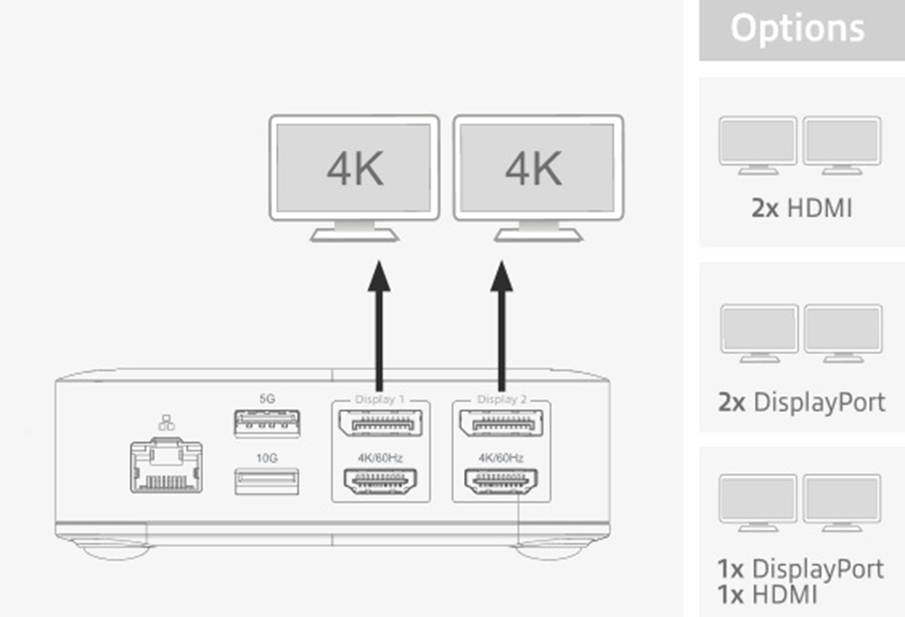

Csatlakoztasson akár 2 HDMI- vagy DisplayPort-monitorokat.
Lásd az alábbi képet.
A maximálisan támogatott felbontásról és frissítési sebességről az alábbi linken talál további információkat.
Max-támogatott-felbontások-frissítési-sebesség-HDMI-interfész
A laptop töltése és az AC7150 bekapcsolása
Az AC7150 tápellátása a mellékelt USB-C kábelen vagy a mellékelt USB-A adapteren keresztül történik.
A dokkolóállomás rendelkezik egy Power Delivery áthaladó porttal, amely legfeljebb 85 W-os Power Delivery (PD) teljesítményt támogat.

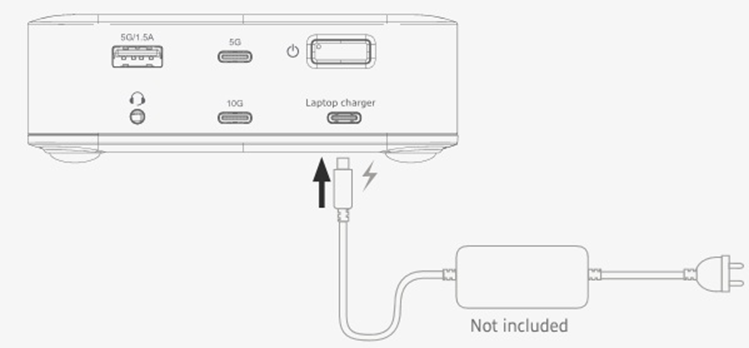

Csatlakoztassa a laptop USB-C töltőjét (max. 100 W) a PD átmenő portra, hogy a dokkolóállomáson keresztül tölthesse a laptopot. Ehhez körülbelül 5W teljesítményre lesz szükség, a tápegységétől.
Bizonyos esetekben a laptopot nem lehet a dokkolóállomáson keresztül tölteni, annak ellenére, hogy például egy 45 W-os tápegységet csatlakoztatott, amelyet a laptop tökéletesen igényel.
Bizonyos esetekben olyan tápegységre van szüksége, amely további 5W extra teljesítményt képes biztosítani, hogy képes legyen tölteni a laptopját.
Ezért egy 65W-os USB-C töltő csatlakoztatása megoldaná ezt a problémát, mivel elegendő teljesítményt biztosít.
Ez semmilyen módon nem károsítja a Laptopját. Végtére is, egy USB-C töltőt legfeljebb max. 100W.
Korlátozások abban az esetben, ha a dokkolóállomás USB-C port helyett USB-A porton keresztül van csatlakoztatva.
Az AC7150 USB-A porttal is használható a mellékelt USB-C (F) USB-A adapter (M) használatával.
Még mindig lehetséges 2 monitort csatlakoztatni a dokkolóállomáshoz és a legtöbb egyéb funkciót használni: kivéve a laptop töltését.
Az USB-C csatlakozóval szemben az USB-A alacsonyabb adatátviteli sebességgel rendelkezik.
Kérjük, vegye figyelembe! Ha a dokkolóállomást USB-A csatlakozással használja a laptopon, a Power Delivery passthrough (PD) funkció ki van kapcsolva.
Ebben az esetben a Laptophoz saját tápegységet kell csatlakoztatni.
Az AC7150 dokkolóállomás ki/be kapcsolása

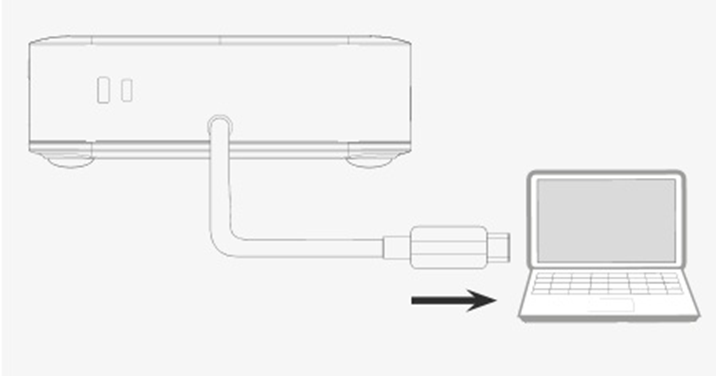

Az AC7150 automatikusan bekapcsol, amint csatlakozik egy forráseszközhöz. Akár USB-C, akár USB-A porton keresztül.
Amikor a dokkolóállomást leválasztja a forráseszközről, az AC7150 kikapcsol.
Ha szükséges, az AC7150-et le tudja kapcsolni, miközben még mindig csatlakoztatva van a kábellel.

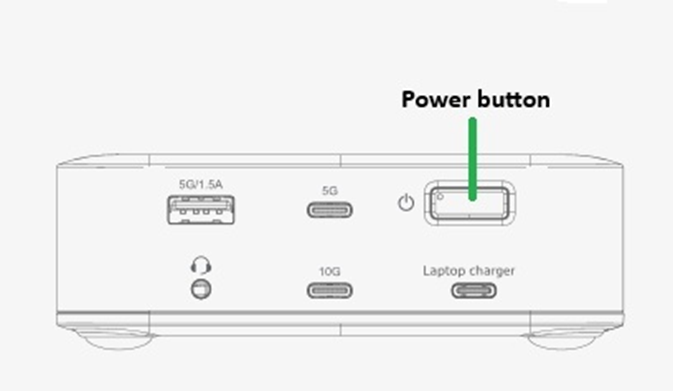

Nyomja meg egyszer a bekapcsológombot a készülék kikapcsolásához, majd nyomja meg még egyszer a készülék újra bekapcsolásához.
A „Képernyőfelvétel” engedély engedélyezése MacOS
Ahhoz, hogy a külső csatlakoztatott monitorok működjenek a MacOS operációs rendszeren, a „Képernyőfelvétel” engedélyt engedélyezni kell a MacOS operációs rendszeren.
Kövesse az alábbi linket, hogyan engedélyezheti a „Képernyőfelvétel” engedélyt a MacOS rendszerben.
AC7150-A-macOS-képernyőfelvételi-engedélyt-kér
A „DisplayLink Manager” szeretné rögzíteni a számítógép képernyőjét” értesítés MacOS 10.15 vagy magasabb verzióra vonatkozik.

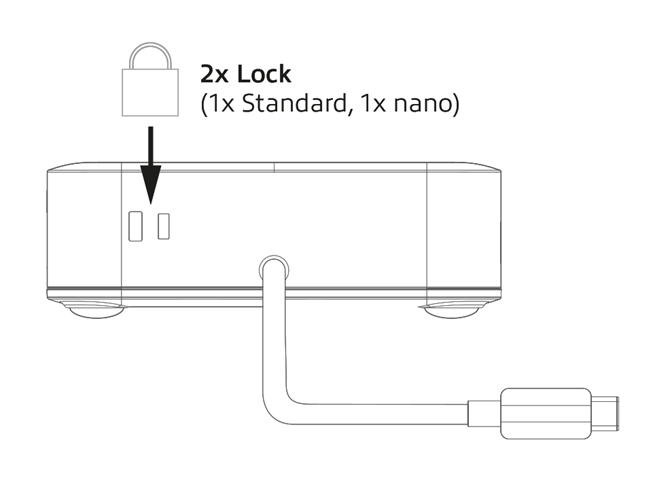

K-Lock (Kensington-zár) opció
Az AC7150-hez egy opcionális K-Lock (Kensington-zár) is tartozik, amellyel a dokkolóállomás egy álló tárgyra, például íróasztalra/asztalra rögzíthető.
Ennek az opciónak a használatához szükség van egy K-Slot biztonsági kábelzárra. A biztonsági kábel nem tartozéka az AC7150 dokkolóállomásnak!
