Adaptív üzemmód

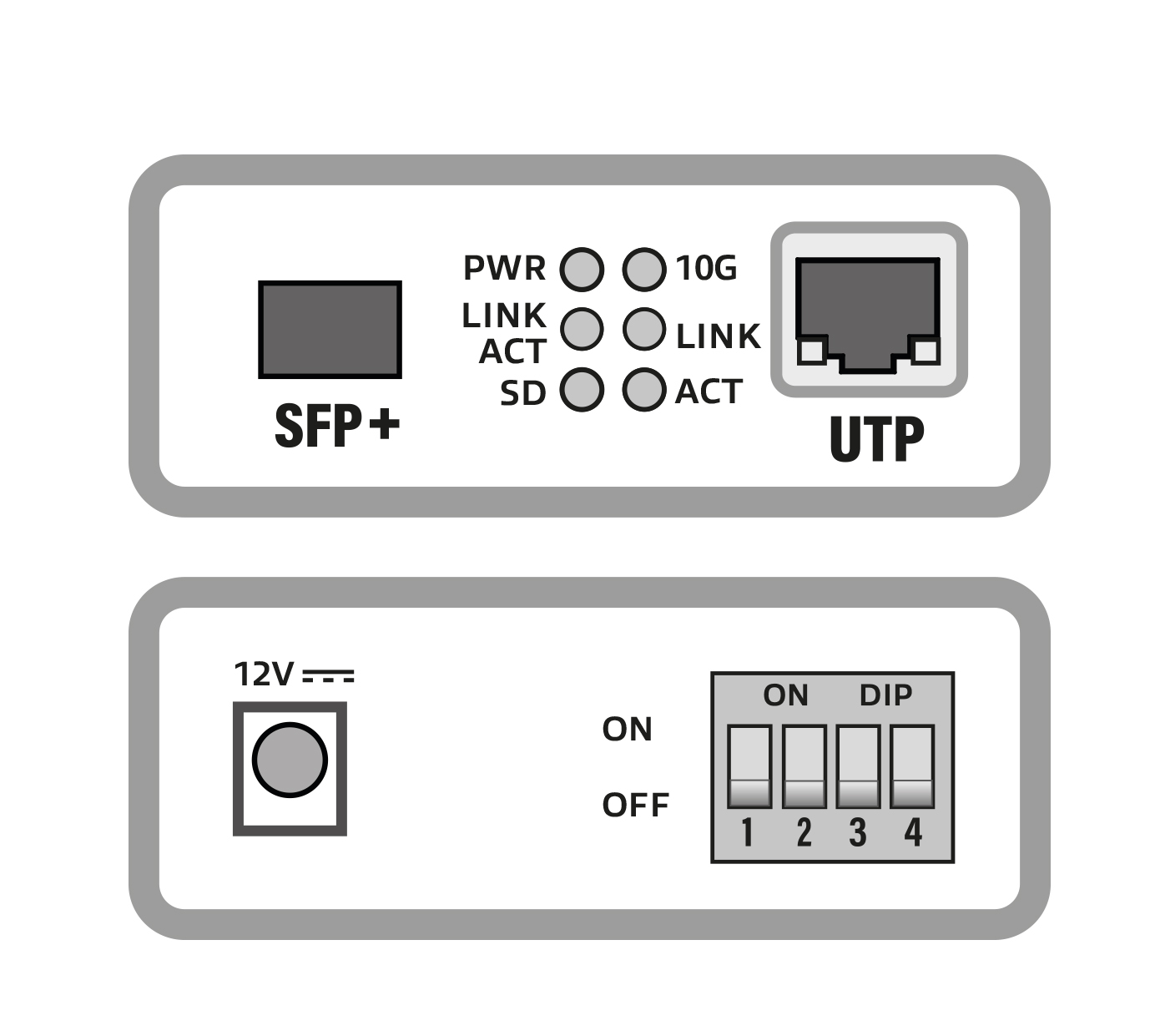

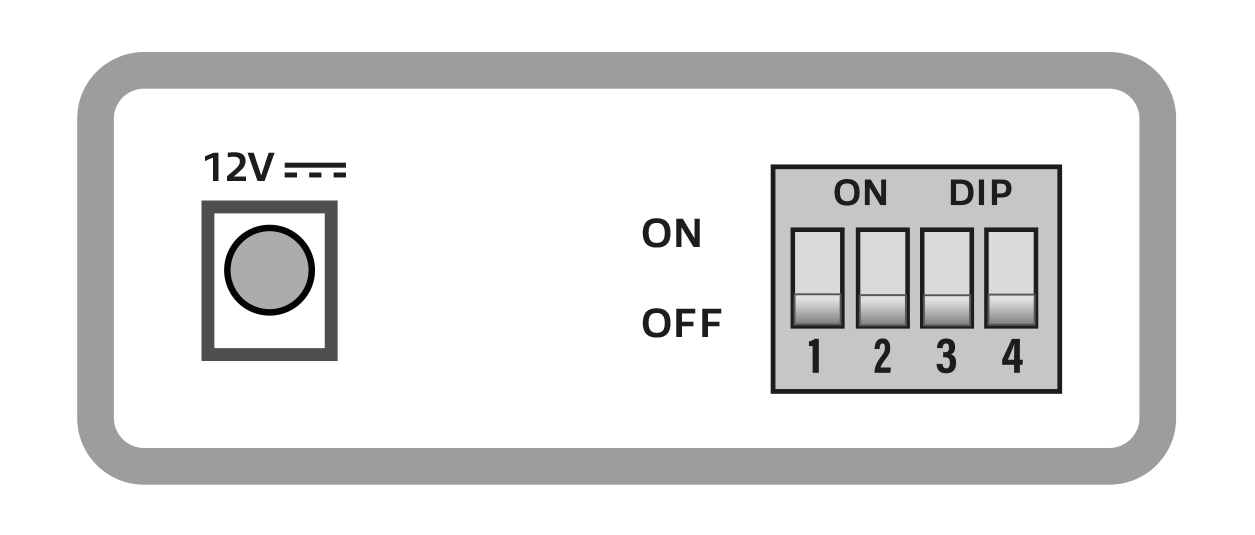

Az AC4455 alapértelmezett beállítása szerint az összes dip-kapcsoló OFF állásban van. Ebben az üzemmódban a médiakonverter „Adaptív üzemmódra” van állítva. Ebben az üzemmódban csak 10 Gbps SFP+ adó-vevőegységek használhatók. A médiakonverter ethernet portja automatikus egyeztetési módban van, és 100/1000Mbps és 10Gbps hálózati környezetben is működik.
Bypass üzemmód

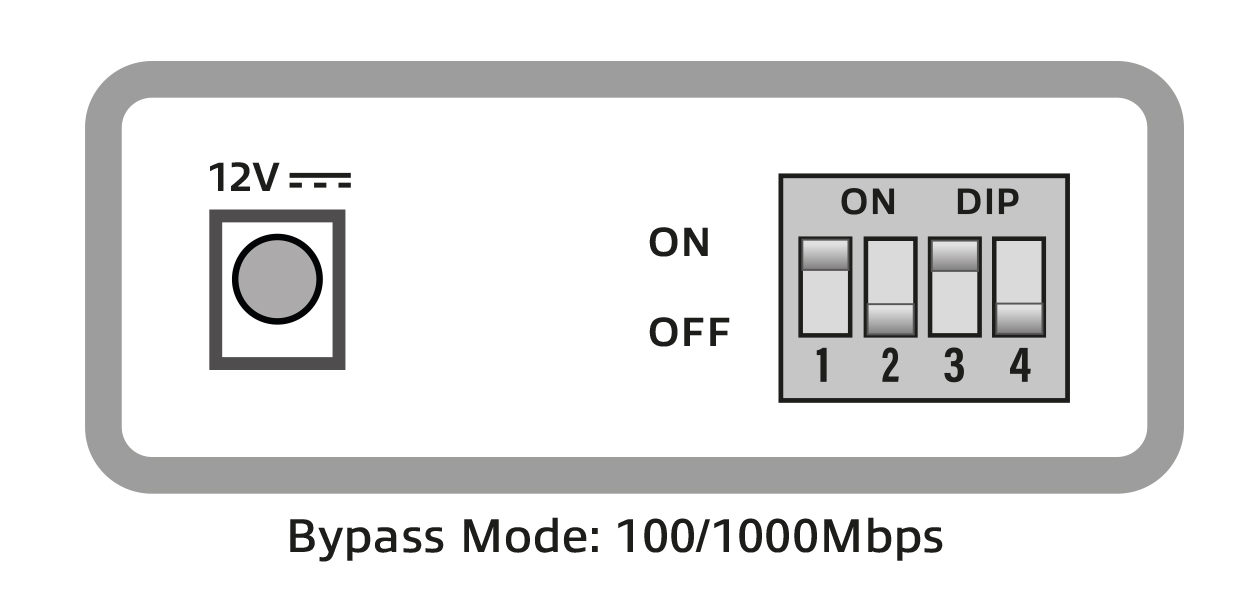

Más kódolatlan SFP adó-vevőegységek is használhatók. Az AC4455 támogatja az 1,25 Gbps / 2,5 Gbps / 5 Gbps és 10 Gbps SFP adó-vevőegységeket. Ha nem használ 10 Gbps SFP+ adó-vevőegységet, az AC4455-öt „Bypass Mode” üzemmódba kell állítani (dip switch 1 és 3 ON).
Megjegyzés: A szálas port sebességének és az Ethernet port sebességének meg kell egyeznie. Ha 1,25G SFP-t használ, akkor az Ethernet portnak 1,25G vagy 1G sebességűnek kell lennie. PC használata esetén szükség lehet arra, hogy az Ethernet-portot kézzel állítsa be egy fix sebességre, és ne használja az automatikus egyeztetést.
LFP üzemmód
A száloptikai LFP (Link Fault Pass-through) tesztelési mód fontos funkció az optikai hálózatokban, amely lehetővé teszi a hatékony hibaelhárítást és karbantartást. Ha engedélyezve van, az LFP tesztmód segít gyorsan azonosítani a hibák vagy problémák helyét az üvegszálas kapcsolaton belül.
Ebben az üzemmódban a száloptikai berendezés folyamatosan figyeli a kapcsolatot az esetleges zavarok vagy rendellenességek szempontjából. Ha hiba lép fel, például megszakadás vagy a szálas jel elvesztése, az LFP tesztmód automatikusan továbbítja a hibainformációt a megfelelő hálózati eszköznek.

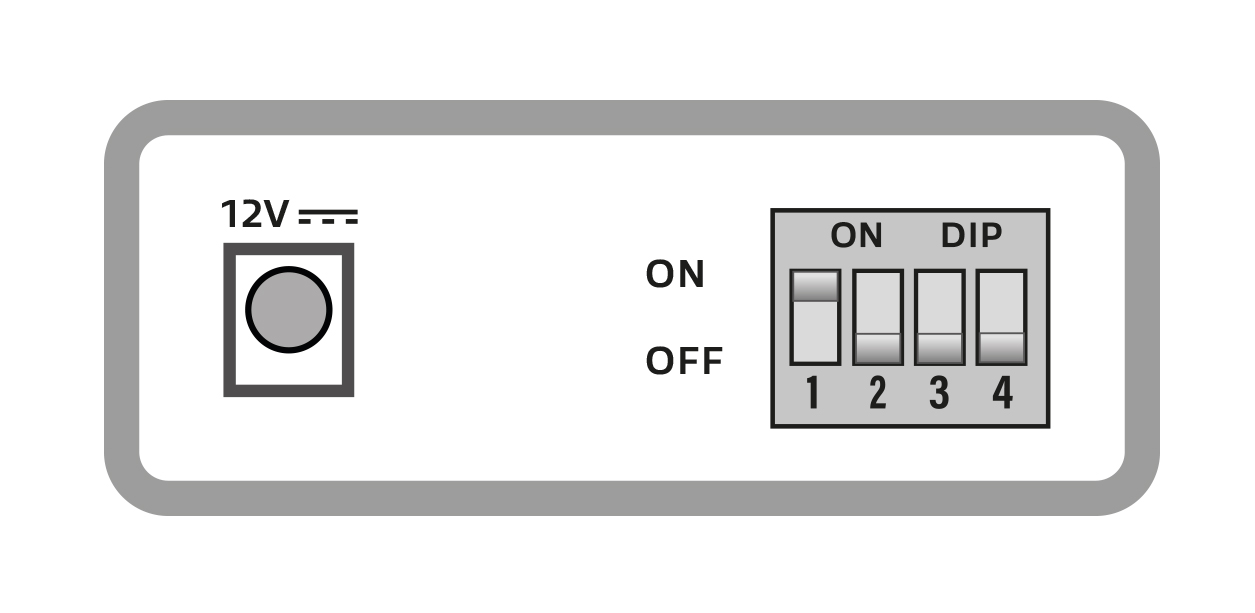

Az AC4455 LFP üzemmódjának aktiválásához az 1. dip-kapcsolót ON állásba kell állítani.
Az LFP csak „Adaptív üzemmódban” használható.

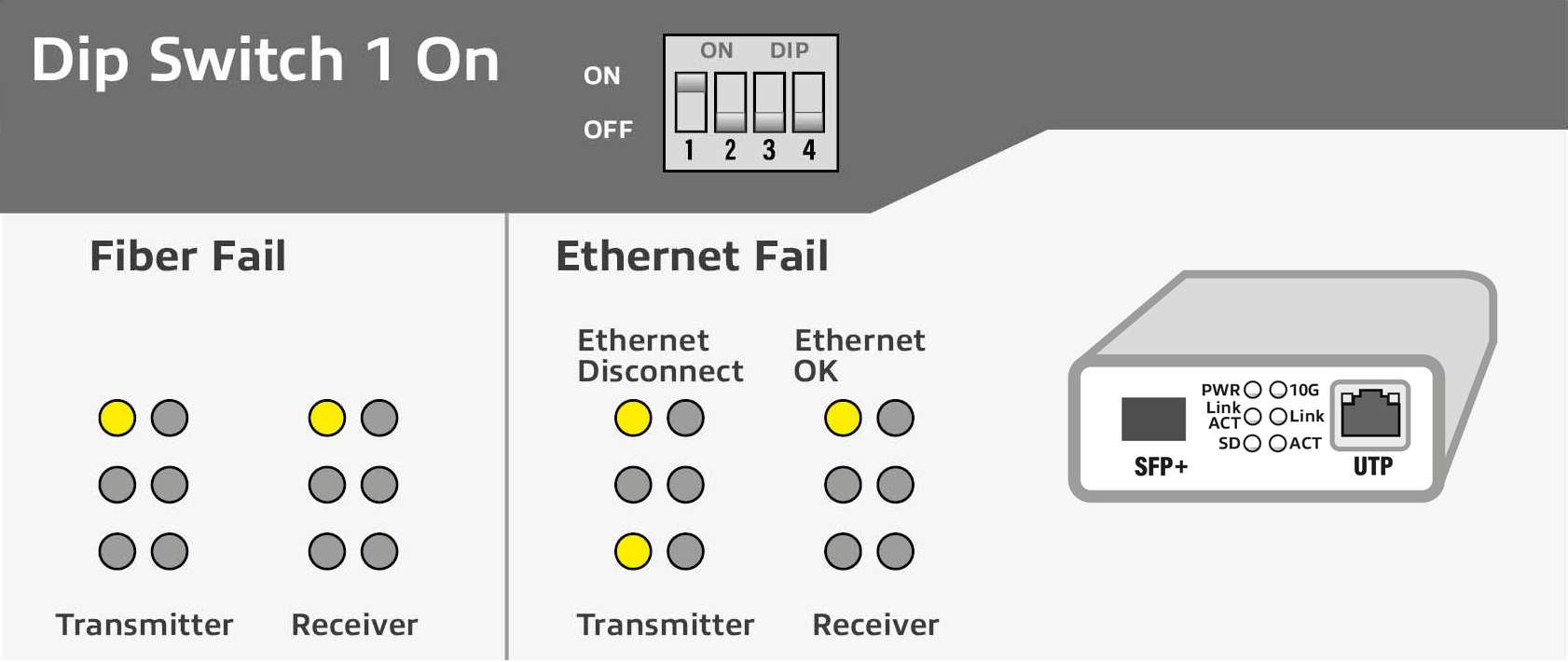

Jelző LED magyarázata LFP üzemmódban
10G jelző LED
A 10G led csak akkor világít, ha az UTP port 10G hálózathoz van csatlakoztatva. Ha az UTP-port olyan hálózathoz csatlakozik, amely nem támogatja a 10G-t, a led nem fog világítani.
