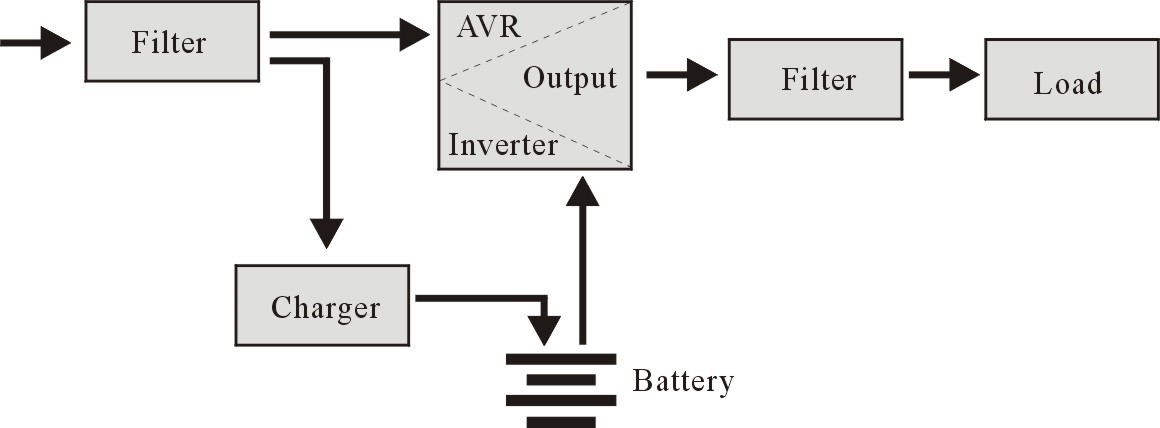

En mode AC
Lorsque l'onduleur est en mode de fonctionnement normal, le CA traverse le filtre et les ondes nocives sont filtrées. Ensuite, le courant alternatif charge la batterie et pendant ce temps, il passe par l'AVR de l'UPS et le filtre pour alimenter l'équipement.

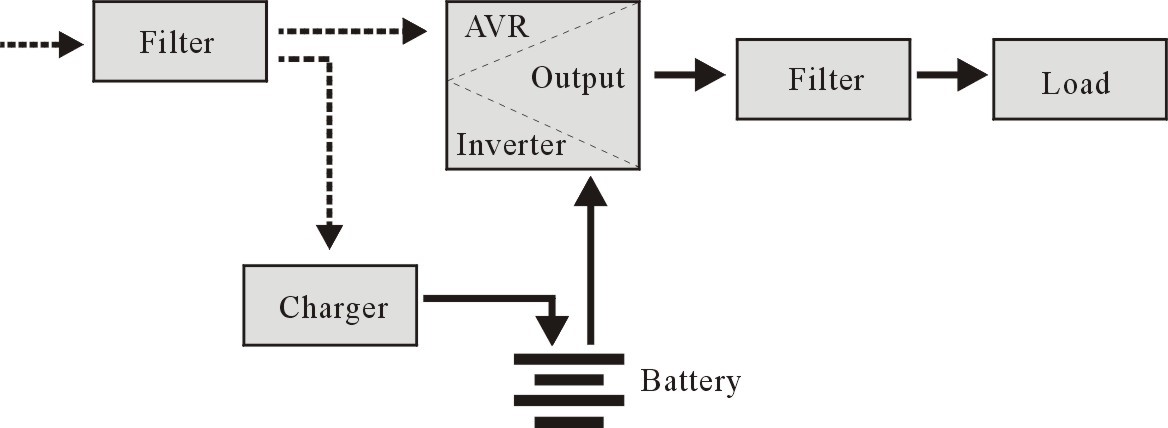

Défaillance du CA
En cas de défaillance du courant alternatif, la batterie alimente l'onduleur, puis passe le filtre et alimente l'équipement, assurant ainsi une alimentation continue.
Sorties de l'onduleur
L'onduleur AC2300 dispose de 6 sorties :
Sur le côté gauche, trois sorties pour la protection contre les pannes de courant (surtension/pic).
Sur le côté droit, trois sorties pour la protection contre les pannes de courant (surtension/courant de pointe) avec une fonction de sauvegarde en cas de défaillance du secteur. La batterie intégrée continuera à alimenter l'équipement connecté.
L'onduleur AC2305 dispose de 2 sorties : 1x IEC (C13) + 1x EU socket type F femelle :
Les deux sorties sont destinées à la protection contre les pannes de courant (surtension/pic) avec une fonction de sauvegarde en cas de défaillance du secteur. La batterie intégrée continuera à alimenter l'équipement connecté.
Batterie et charge :
Lorsque l'onduleur est connecté au secteur, le chargeur chargera complètement la batterie en 10 heures environ.
Lorsque la batterie est épuisée, veuillez éteindre l'onduleur et charger la batterie pendant au moins 10 heures. Ensuite, allumez l'onduleur.
