AC7045 Configuration du moniteur

Votre appareil USB-C doit prendre en charge le mode DP-Alternate ou
Thunderbolt™3 sur son port USB-C afin d’afficher votre sortie vidéo sur 1 ou plusieurs
écrans. Consultez les caractéristiques techniques de votre appareil USB-C pour
savoir s’il prend en charge le mode DP-Alternate ou Thunderbolt™3. Si l’appareil ne
prend pas en charge le mode DP-Alternate ou Thunderbolt™3, l’AC7045 ne pourra
pas afficher la vidéo sur votre/vos écran(s).

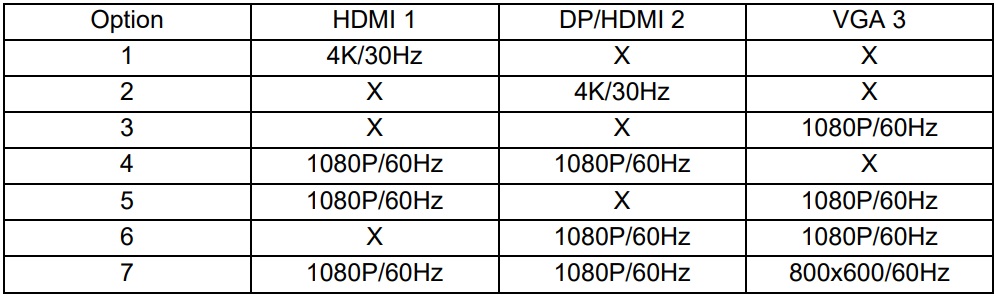

Moniteur unique
Pour la configuration moniteur unique, la station d’accueil AC7045 prend en charge
une résolution max. de 4K à 30 Hz via HDMI ou DisplayPort (DP) ou, avec VGA, une
résolution max. de 1080p à 60 Hz.


Double moniteur (SST/MST)
Pour la configuration double moniteur, la station d’accueil AC7045 prend en charge
une résolution max. de 4K à 30 Hz sur HDMI ou DisplayPort (DP) ou, avec VGA, une
résolution max. de 1080p à 60 Hz.


Triple moniteur (SST/MST)
Pour la configuration triple moniteur, la station d’accueil AC7045 prend en charge une
résolution max. de 1080p à 60 Hz sur HDMI ou DisplayPort (DP) et VGA


SST (Single Stream Transport : Transport à flux unique)
Avec SST (Single Stream Transport : Transport à flux unique), les écrans connectés
affichent uniquement un clone (copie) de votre écran principal sur les écrans
connectés.


MST (Multi Stream Transport : Transport multi-flux)
MST fait partie de la norme DisplayPort 1.2, avec laquelle les moniteurs et les
ordinateurs peuvent prendre en charge la « connexion en guirlande ». On reconnaît
généralement la connexion en guirlande lorsque le moniteur possède une entrée et
une sortie DisplayPort. Vous pouvez connecter le premier moniteur à l’ordinateur et le
deuxième moniteur au premier moniteur. Si le moniteur et l’ordinateur prennent en
charge la connexion en guirlande MST, les deux écrans fonctionnent comme des
écrans séparés. Exactement comme s'ils étaient connectés directement à l’ordinateur.
Si votre ordinateur portable prend en charge le mode DP alt (mode DisplayPort
alternate), il prend également en charge MST. Dans ce cas, l’AC7045 fonctionne
comme un adaptateur USB-C vers MST. Vous pourrez utiliser plusieurs sorties vidéo.

Les écrans connectés seront reconnus comme des écrans séparés sur votre
ordinateur portable/PC et pourront être utilisés comme un bureau étendu.
Windows 10 propose une touche de raccourci pour basculer entre les différents
modes d’affichage :
Utilisation : Avec « Touche Windows + P », un aperçu des modes d’affichage
s’affiche sur votre écran.


Remarque !!! MacOS ne prend pas en charge la connexion en guirlande MST.
MacOS prend uniquement en charge la connexion en guirlande avec la norme
Thunderbolt™3. Par conséquent, l’AC7045 ne fournira pas le résultat souhaité sur les
appareils macOS. Dans ce cas, les écrans connectés affichent uniquement un clone
(copie) de votre écran principal sur les écrans connectés également appelés SST
(Single Stream Transport : Transport à flux unique).
