De nombreux écrans tactiles USB-C 4K utilisent le mode DP à 4 voies au lieu du mode DP à 2 voies, pour un câble USB-C en cuivre, ce n’est pas un problème, mais pour un câble AOC, c’est un problème car il y a une conversion qui a lieu dans le câble d’un signal électrique à un signal lumineux et celui-ci doit être converti à nouveau à l’autre extrémité.

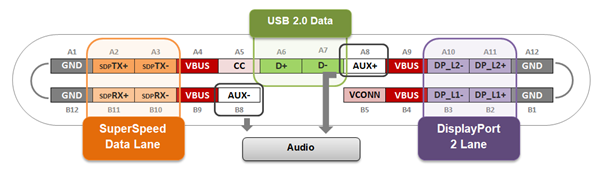

Vous trouverez ci-dessous une image de l’utilisation par broche d’un câble USB-C à 2 voies (AK4310).
Dans ce câble, 4 fils/broches sont utilisés pour la vidéo (violet) et 4 fils/broches sont utilisés pour les données (orange).
Vous avez donc ici 1 puce qui convertit les données (orange) en un signal lumineux et de l’autre côté, celles-ci sont reconverties en un signal de données électriques. Et il en va de même pour le signal vidéo (violet).

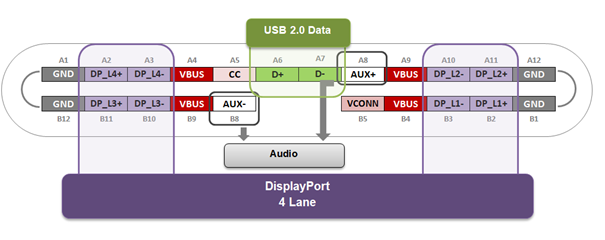

Lors de la connexion d’un moniteur à l’aide de la technique DP à 4 voies, les 4 fils pour les données sont utilisés pour la vidéo, comme vous pouvez le voir dans l’image ci-dessous.
La puce doit alors être capable de gérer cela pour détecter qu’aucune donnée mais un signal vidéo n’est envoyé, ce qui n’est pas possible avec la puce qui se trouve dans les câbles AOC à 2 voies. Dans l’AK4335, il y a une puce supplémentaire qui détermine l’utilisation du câble, a-t-il besoin de 4 ou 2 voies pour la vidéo. Lorsqu’il a besoin de 4 voies, il passe à une puce en utilisant les 8 fils/broches pour la signalisation vidéo et pour l’écran tactile, les données USB 2.0 (vert) sont suffisantes pour que l’écran tactile fonctionne. S’il détecte un écran avec USB-C et que 2 voies suffisent, il n’utilisera que 4 broches pour la vidéo, en gardant les 4 autres broches pour la transmission de données jusqu’à 10 Gbps.
De plus, l’AK4310 ne fait que 10 m, l’AK4335 a une longueur de 15 m (mais avec une limitation de seulement 40W au lieu de 60W)
Ainsi, comme la plupart des écrans tactiles 4K ont besoin de 4 voies pour le signal vidéo, vous aurez besoin d’un câble AOC capable de le faire : AK4323 (3 m, 60 W) ; AK4325 (5 m, 60 W) ; AK4327 (7,5 m, 60 W) ; AK4330 (10 m, 60 W) ; AK4335 (15 m, 40 W)
