Kit d'extension HDMI 2.0 4K sur CAT6 UTP avec support IR

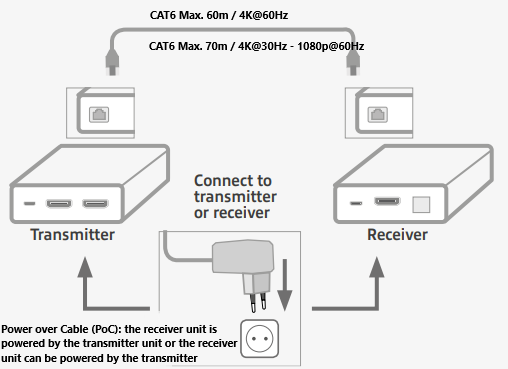

Le kit d'extension HDMI 2.0 AC7811 vous permet d'étendre un signal HDMI via CAT6 UTP sur une distance allant jusqu'à 60 mètres avec une résolution maximale de 4K@60Hz.
Ou avec une résolution de 4K@30Hz / 1080p@60Hz, sur une distance allant jusqu'à 70m.
Prise en charge de l'alimentation par câble (PoC) via le câble CAT6
Le kit d'extension HDMI prend en charge l'alimentation bidirectionnelle par câble (PoC) via le câble CAT6 UTP. Cela signifie que l'unité réceptrice est alimentée par l'unité émettrice ou que l'unité réceptrice peut alimenter l'unité émettrice, ce qui signifie qu'une seule unité d'alimentation (PSU) est nécessaire.
Fonction de copie EDID
La fonction de copie EDID, également connue sous le nom d'Extended Display Identification (identification étendue de l'affichage), assure la communication de la résolution entre la source et les périphériques de sortie. Sans EDID, les capacités de la source et de l'écran peuvent être complètement différentes et entraîner une perte de débit d'image. Avec EDID, la capacité de l'écran sera communiquée aux appareils sources pour une qualité optimale.
RX = Receiver
TX = Transmitter

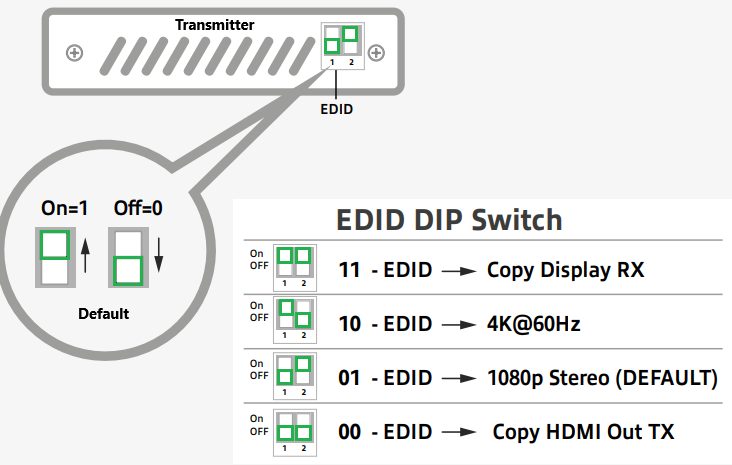

11 → Copie des informations d'affichage de l'écran connecté sur le récepteur (RX) vers l'écran sur l'émetteur
10 → Résolution 4K@60Hz, pour tous les écrans connectés
01 → Résolution 1080p@60Hz, sur tous les écrans connectés
00 → Copier les informations d'affichage de l'écran connecté sur l'émetteur (TX) vers l'écran sur le récepteur
Il est obligatoire d'avoir un écran connecté à l'émetteur, afin de copier l'EDID (Copy HDMI Out TX) de cet écran connecté à l'écran connecté au récepteur.
Ci-dessus, un exemple d'image pour les différents réglages EDID et la façon dont l'EDID communique avec les appareils connectés.
Par exemple, lorsqu'un moniteur/téléviseur 4K est connecté au transmetteur et que l'EDID est copié et envoyé au récepteur, sur lequel est connecté un moniteur 1080p max. 1080p est connecté, il n'y aura pas d'affichage possible pour ce moniteur.
Dans ce cas, vous devez basculer l'EDID sur l'option « Copy Display RX », pour récupérer les informations de résolution du moniteur connecté au récepteur.
Connecter un écran local en boucle
L'unité émettrice dispose d'une sortie HDMI supplémentaire pour connecter un téléviseur ou un moniteur local. Le contenu de l'appareil source peut être affiché sur un téléviseur ou un moniteur situé à proximité de l'unité émettrice.
Mise en cascade via le port HDMI OUT de la boucle locale
Utilisez le port HDMI en boucle locale (émetteur) pour connecter en cascade d'autres prolongateurs HDMI.
Commande infrarouge via l'émetteur et le récepteur IR fournis
Un émetteur et un récepteur infrarouge sont inclus pour contrôler l'appareil source avec sa télécommande par défaut.

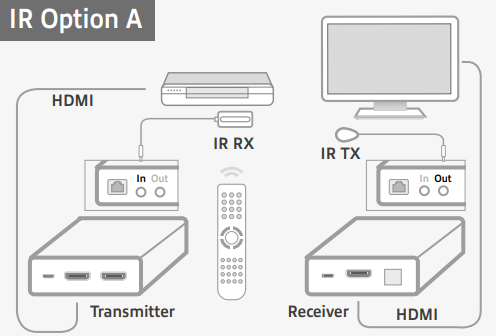

Option A: L'appareil source doit être télécommandé depuis l'unité réceptrice.

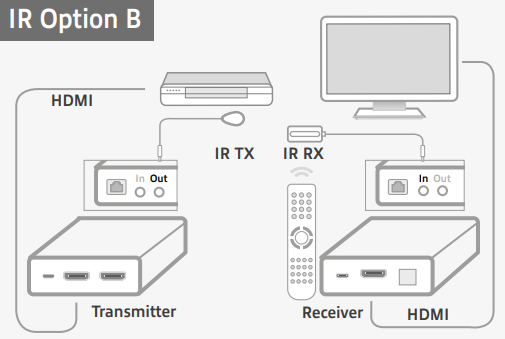

Option B: L'appareil source doit être télécommandé à partir de l'unité émettrice.
