Extender 4K HDMI 1.4 sur CAT6 UTP avec support IR

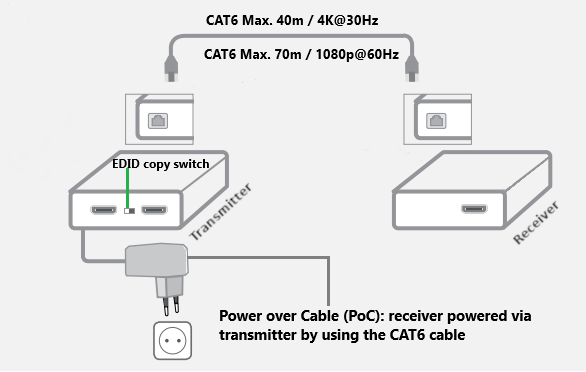

Le kit d'extension HDMI 1.4 AC7801 vous permet d'étendre un signal HDMI via un câble CAT6 UTP, sur une distance allant jusqu'à 40m avec une résolution maximale de 4K@30Hz.
Ou avec une résolution de 1080p@60Hz, sur une distance allant jusqu'à 70m.
Prise en charge de l'alimentation par câble (PoC) via un câble CAT6
Le kit d'extension HDMI prend en charge l'alimentation par câble (PoC) via CAT6 UTP.
Seul l'émetteur a besoin d'être alimenté. L'unité réceptrice est alimentée par l'émetteur-récepteur via le câble UTP connecté.

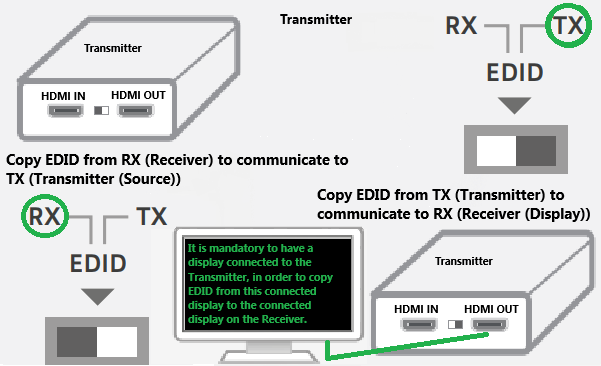

Fonction de copie EDID
La fonction de copie EDID, également connue sous le nom d'Extended Display Identification (identification étendue de l'affichage), assure la communication de la résolution entre la source et les périphériques de sortie.
Sans EDID, les capacités de la source et de l'écran peuvent être complètement différentes et entraîner une perte de débit d'image. Avec EDID, la capacité de l'écran sera communiquée à l'appareil source pour obtenir la meilleure qualité possible.
Il est obligatoire d'avoir un écran connecté à l'émetteur, afin de copier l'EDID de cet écran connecté à l'écran connecté au récepteur.
de cet écran connecté vers l'écran connecté sur le récepteur.

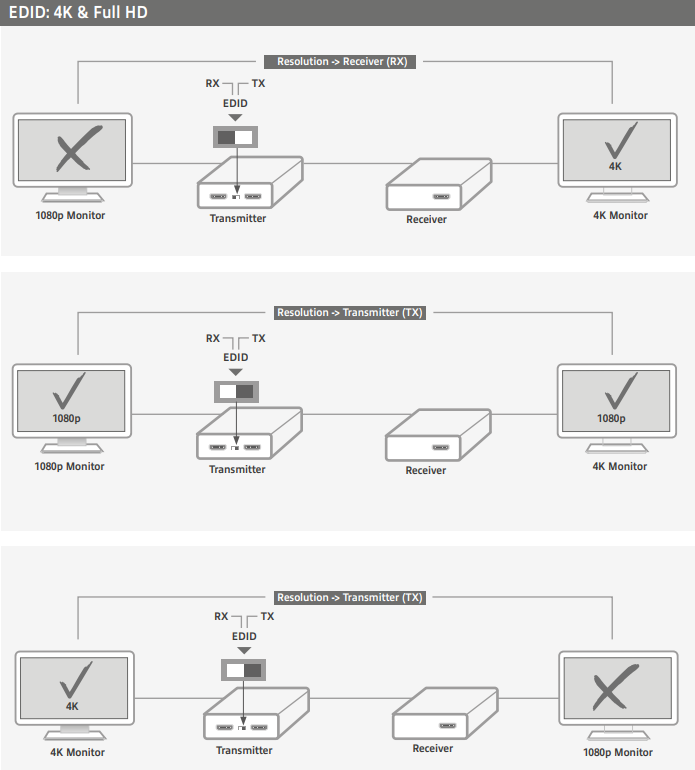

Vous trouverez ci-dessous un exemple de la façon dont l'EDID communique avec les appareils connectés.
Par exemple, lorsqu'un moniteur/téléviseur 4K est connecté au transmetteur et que l'EDID est copié et envoyé au récepteur, sur lequel est connecté un moniteur max. 1080p est connecté, il n'y aura pas d'affichage possible pour ce moniteur.
Il faut alors basculer l'EDID sur l'option RX, pour récupérer les informations de résolution du moniteur connecté au récepteur.
Connecter un afficheur de boucle locale
L'unité émettrice dispose d'une sortie HDMI supplémentaire pour connecter un téléviseur ou un moniteur local. Le contenu de l'appareil source peut être affiché sur un téléviseur ou un moniteur situé à proximité de l'unité émettrice.
Mise en cascade par boucle locale Port HDMI OUT
Utilisez le port HDMI de la boucle locale (Transmetteur) pour connecter en cascade d'autres prolongateurs HDMI.

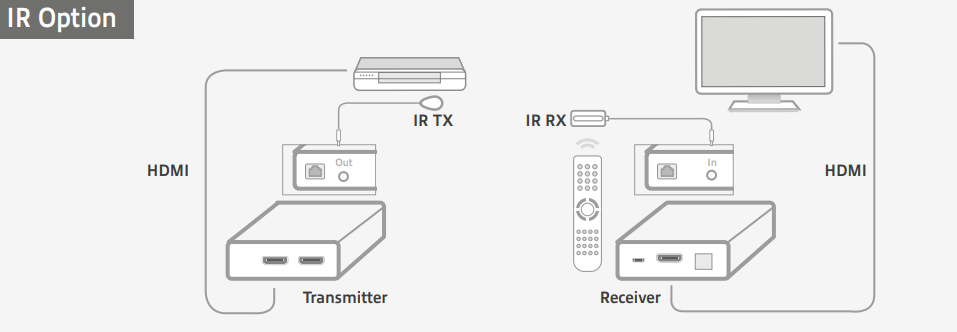

Commande par infrarouge via l'émetteur et le récepteur IR fournis
L'AC7801 est livré avec un émetteur et un récepteur infrarouge pour la commande à distance de l'appareil source (par exemple un lecteur multimédia).
Connectez le câble IR (infrarouge) « TX » inclus à la « sortie IR » de l'émetteur et montez la DEL IR à côté de l'œil IR de l'appareil source capable de fonctionner à distance.
Connectez le câble IR (infrarouge) « RX » inclus à l'« IR IN » du récepteur, et montez la LED IR à un endroit pratique, afin de contrôler l'appareil à distance à partir d'un endroit où se trouve le récepteur.
