Mode adaptatif

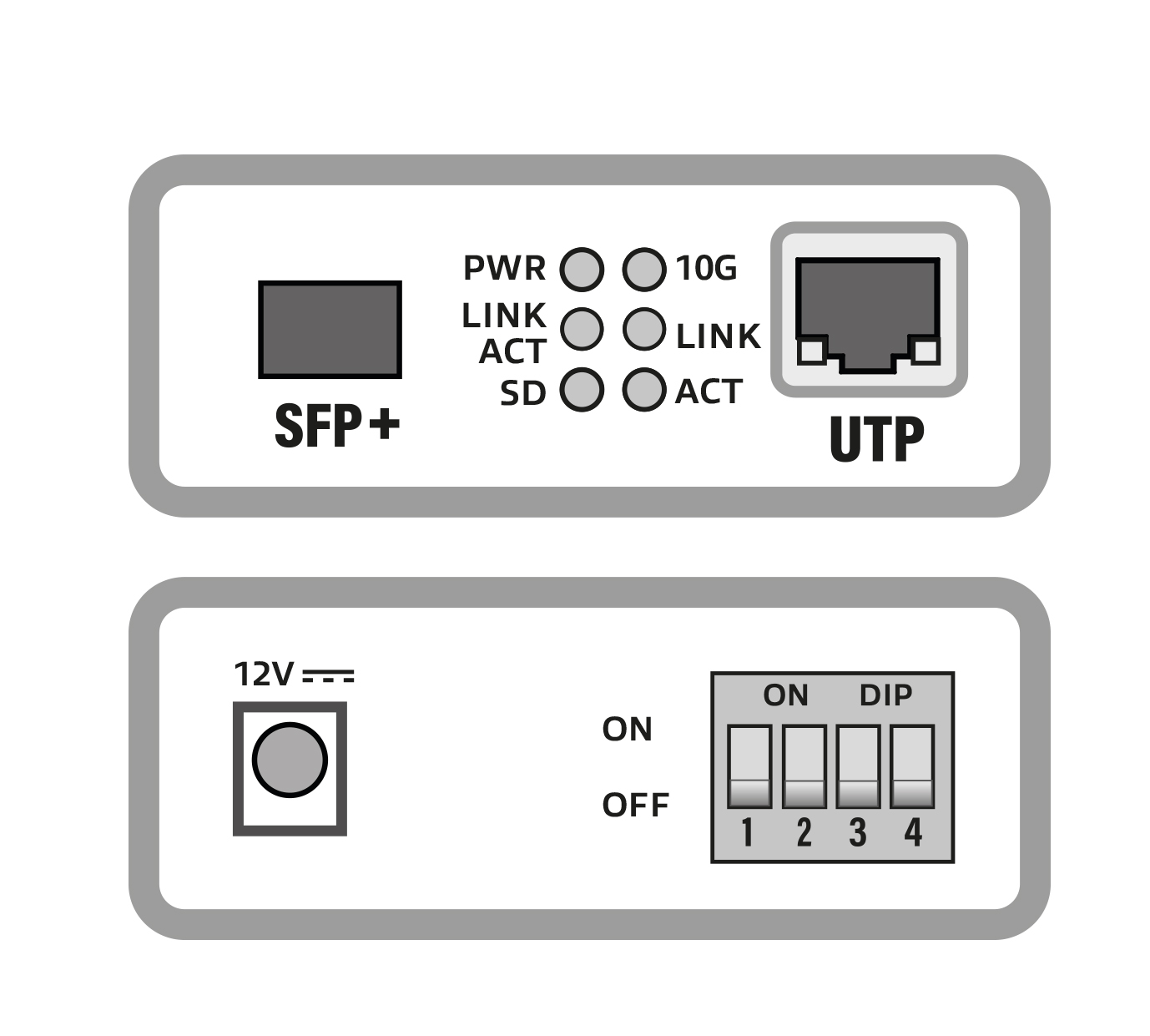

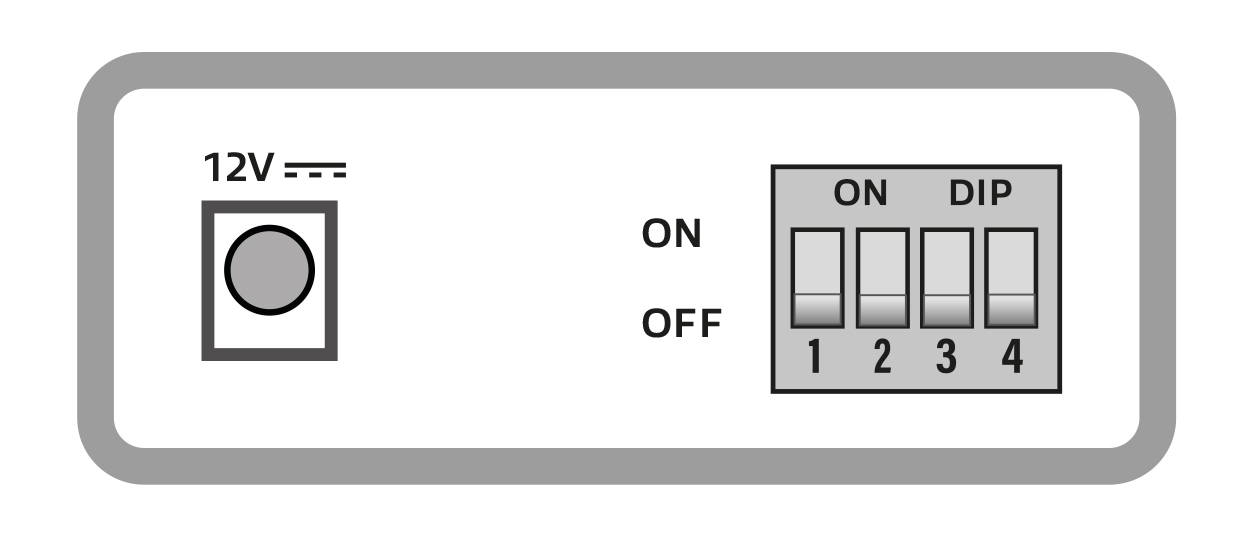

L'AC4455 est livré par défaut avec tous les dip-switchs réglés sur OFF. Dans ce mode, le convertisseur de média est réglé sur « Adaptive Mode ». Dans ce mode, seuls les transceivers SFP+ 10Gbps peuvent être utilisés. Le port Ethernet du convertisseur de média est en mode de négociation automatique et fonctionnera dans les environnements réseau 100/1000Mbps et 10Gbps.
Mode de dérivation

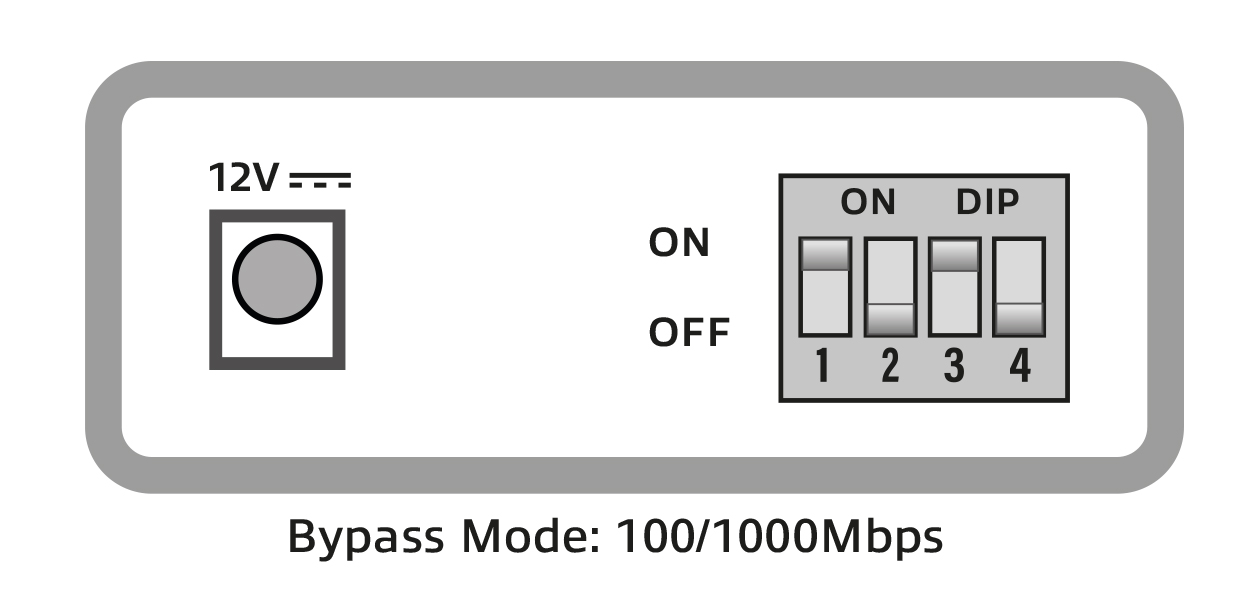

D'autres émetteurs-récepteurs SFP non codés peuvent être utilisés. L'AC4455 supporte les émetteurs-récepteurs SFP de 1,25Gbps / 2,5Gbps / 5Gbps et 10Gbps. Si vous n'utilisez pas d'émetteur-récepteur SFP+ 10Gbps, l'AC4455 doit être configuré en mode « Bypass » (dip switch 1 et 3 sur ON).
Note : Le débit du port fibre et le débit du port Ethernet doivent correspondre. Lorsqu'un SFP de 1,25G est utilisé, le port Ethernet doit être de 1,25G ou 1G. Lors de l'utilisation d'un PC, il peut être nécessaire de régler manuellement le port Ethernet à une vitesse fixe et de ne pas utiliser la négociation automatique.
Mode LFP
Le mode de test LFP (Link Fault Pass-through) est une fonction importante des réseaux à fibres optiques qui permet un dépannage et une maintenance efficaces. Lorsqu'il est activé, le mode de test LFP permet d'identifier rapidement l'emplacement des défauts ou des problèmes sur la liaison par fibre optique.
Dans ce mode, l'équipement de fibre optique surveille en permanence la liaison pour détecter toute perturbation ou anomalie. En cas d'anomalie, telle qu'une rupture ou une perte du signal de la fibre, le mode de test LFP transmet automatiquement les informations relatives à l'anomalie à l'appareil réseau approprié.

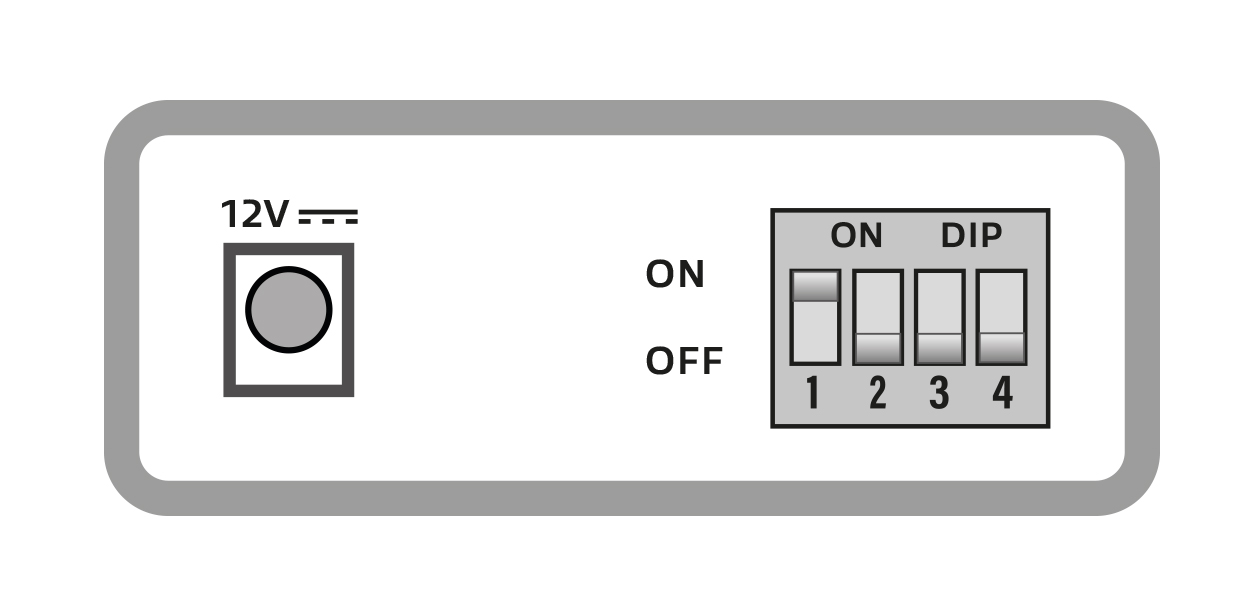

Pour activer le mode LFP sur l'AC4455, le dip switch 1 doit être positionné sur ON.
La LFP ne peut être utilisée qu'en « mode adaptatif ».

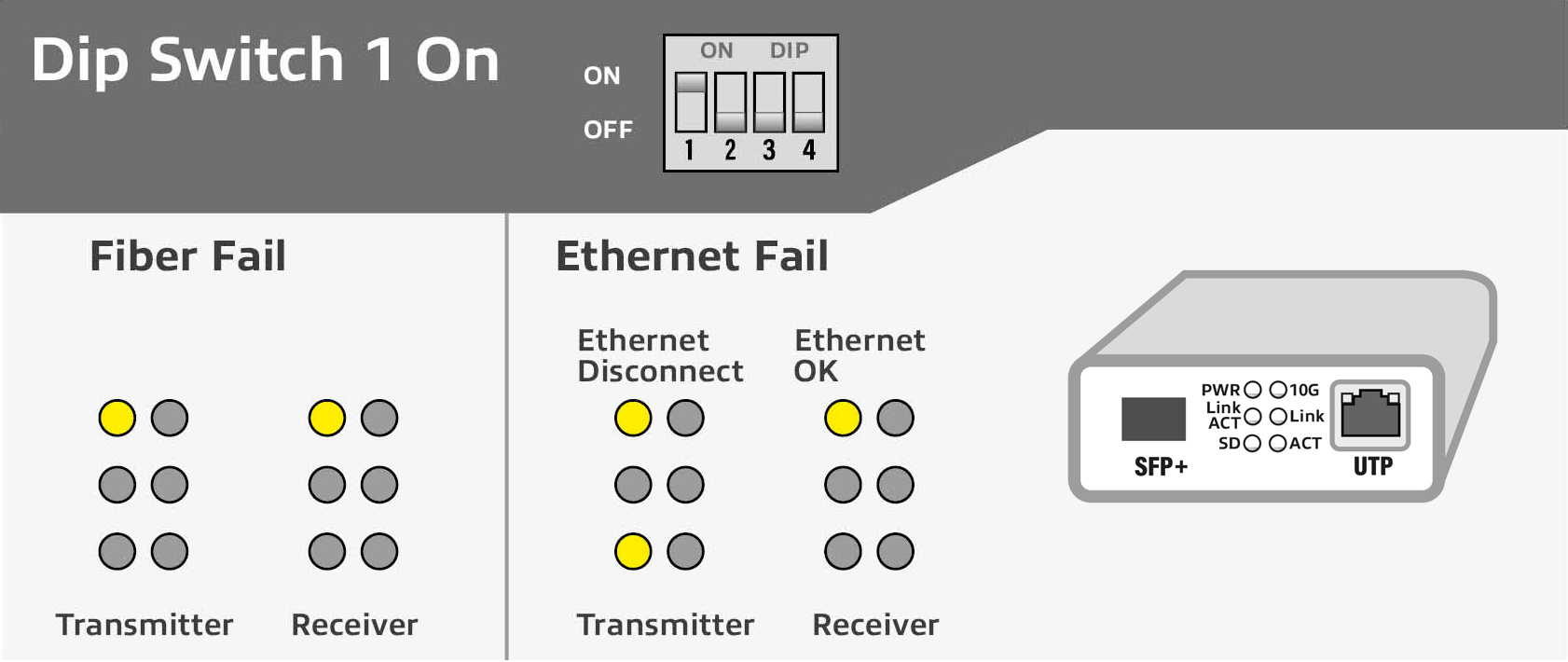

Explication de l'indicateur LED en mode LFP
LED d'indication 10G
Le voyant 10G ne s'allume que lorsque le port UTP est connecté à un réseau 10G. Lorsque le port UTP est connecté à un réseau qui ne prend pas en charge le 10G, le voyant reste éteint.
